0.25 kW - 132 kW (0.33 hp to 200hp)
100 V / 200 V / 400 V

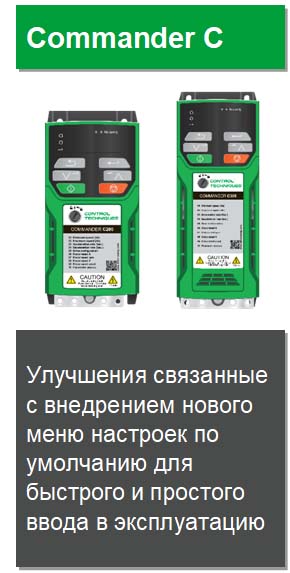

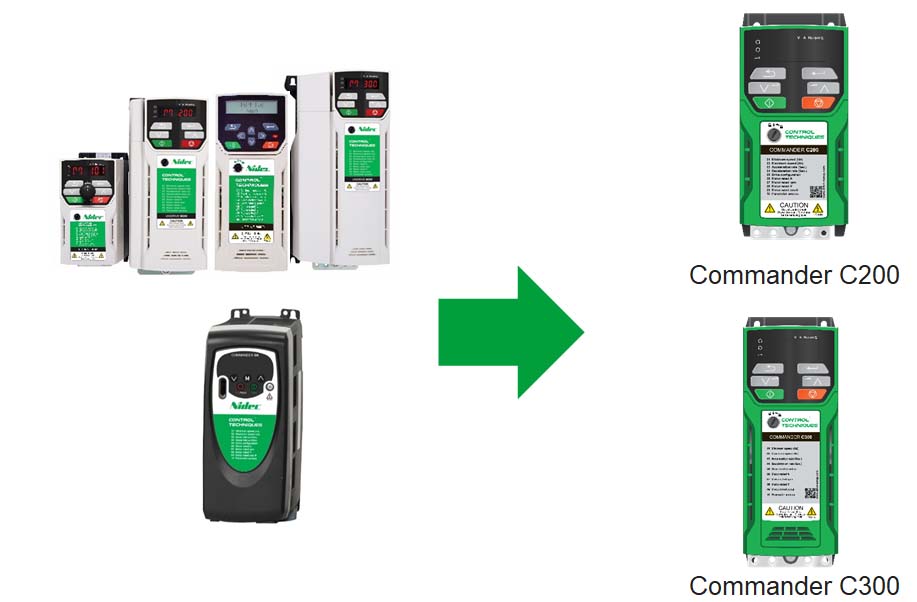

Commander C устанавливает стандарты управления моторами с 1987 года
Новая серия Commander C, произведенная с учетом опыта разработки и построения шести поколений приводов, отвечает всем передовым требованиям в широком спектре приложений и работе с пользователями

Насосная, вентиляционная и компрессорная
|
Ленточные конвееры
|
Лифтинг, подъем и лебедка
|
Доступность и компактность
|
Обработка (Миксеры, Дробилки, Мешалки, Центрифуги, Экструдеры)
|
Простое управление и сопряжение моторов
Простые установка, настройка и конфигурирование

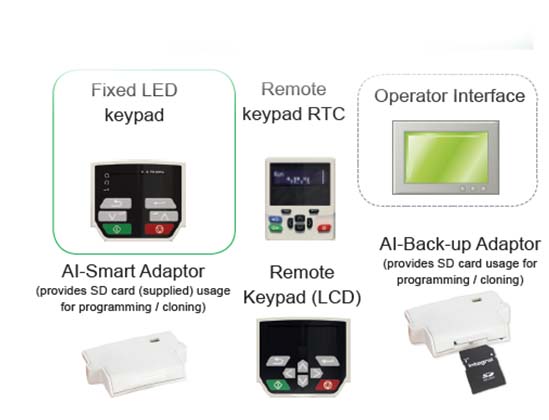

Fixed LED keypad - кнопочная панель управления с индикаторами |
Remote keypad RTC - панель удаленного доступа RTC |
IP66 (NEMA 4) Remote Keypad (LCD) - IP66 (NEMA 4) Панель удаленного доступа (LCD) |
RS485 cable - кабель с интерфейсом RS485 |
AI-Back-up Adaptor (provides SD card usage for programming / cloning) - Адаптер AI-Back-up (обеспечивает использование SD-карт для программирования / копирования) |
AI-Smart Adaptor (provides SD card (supplied) usage for programming / cloning) - адаптор AI-Smart Adaptor (обеспечивает использование SD-карты (прилагается) для программирования / копирования) |
AI-485 24 V Adaptor (adaptor with 24 V input) - AI-485 24 V Adaptor (адаптер с входом 24 В) |
Operator Interface - Панель оператора |

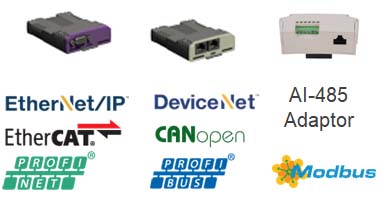

Поддерживаемые протоколы связи с помощью дополнительных опций:
AI-485 A SI-Ethernet daptor |
SI-EtherCAT |
SI-PROFIBUS |
SI-Ethernet |
SI-Device |
SI-CANopen |
SI-PROFINET |
Гибкая связь
Интерфейс «SI» в Commander C обеспечивает интеграцию с широким спектром доступных стандартных отраслевых шин или с расширенным вводом / выводом, что позволяет осуществлять дистанционное управление и диагностику в разных сетях.
Кроме того, опция AI-485 Adapter позволяет подключаться к сетям RS485 с использованием Modbus RTU.

Прочная и надежная конструкция
Больше возможностей за меньшую стоимость
ввод/вывод
|
|
Энергосбережение
Для быстрого ввода в эксплуатацию и простоты обслуживания подключите знакомый интерфейс WindowsTM и интуитивно понятные графические инструменты для улучшения анализа данных. Динамические логические схемы привода позволяют визуализировать и контролировать привод в режиме реального времени. Браузер параметров позволяет просматривать, редактировать и сохранять параметры, а также импортировать файлы параметров с наших устаревших накопителей.

Для более сложных приложений Machine Control Studio предоставляет гибкую и интуитивно понятную среду для программирования. Это возможно благодаря встроенному ПЛК, который увеличивает функциональность приводов без каких-либо дополнительных затрат. Control Techniques также обеспечивает поддержку собственных библиотек функциональных блоков заказчиков, с оперативным мониторингом программных переменных с помощью определяемых пользователем окон наблюдения и помощью для оперативного изменения программы, в соответствии с текущей практикой ПЛК.
Приложение Diagnostic Tool App - это простой инструмент, который позволяет пользователям быстро устранять любые коды ошибок, которые может отображать накопитель: встроенное в приложение приложение позволяет легко найти схемы соединений для первоначальной настройки и поиска неисправностей со ссылками на соответствующие подробные руководства.
Приложение также имеет полную контактную информацию о командах технической поддержки по всему миру, чтобы помочь вам с технической помощью.
Доступно для Apple, Android и WindowsTM, загрузите приложение бесплатно на www.controltechniques.com/mobile-applications
На веб-страницах с бесплатным доступом представлены видеоролики с «практическими рекомендациями», пошаговые руководства и подробные технические руководства.

| Environment | |
|---|---|
| Ambient Operating Temperature | Size 1 - 4: -20°C to 40°C (-4°F to 104°F) @ 3 kHz switching freq. | Operation to 60°C (140°F) with de-rating Size 5-9: -20°C to 40°C (-4°F to 104°F) @ 3 kHz switching freq. | Operation to 55°C (131°F) with de-rating |
| Cooling method | Forced convection |
| Humidity | 95 % non-condensing at 40 °C (104 °F) |
| Storage Temperature | Size 1 - 4: -40°C to 60°C (-40°F to 140°F) — 24 months Max. Size 5 - 9: -40°C to 55°C (-40°F to 131°F) - 24 months Max. |
| Altitude | De-rate the continuous output current by 1% for every 100 m (328 ft) above 1000 m (3.280 ft) to a maximum of 3000 m (9.840 ft) |
| Vibration | Tested in accordance with IEC 60068-2-64 and IEC 60068-2-6 |
| Mechanical Shock | Tested in accordance with IEC 60068-2-27 and IEC 60068-2-29 |
| Enclosure Rating | IP20. NEMA 1 conduit kits available |
| Electromagnetic Capability | 1ЕС/ EN 61800-3 Immunity and Emissions EN 61000-6-2: Immunity for industrial environments EN 61000-6-4: Emissions for industrial environments EN 61000-3-2: Harmonic current emissions An EMC data sheet is available on request |
| RoHS | Complies with the Restriction of Hazardous Substances Directive (2011/65/EU) |
| AC Supply Requirements | |
| Voltage | 100 V models: 100 to 120 Vac ±10% 200 V models: 200 to 240 Vac ±10% 400 V models: 380 to 480 Vac ±10% |
| Phase | 10 and 30 (Model dependent) |
| Maximum Supply Imbalance | 2% negative phase sequence. 3% voltage imbalance between phases |
| Input Frequency | 45 to 66 Hz |
| Input Displacement Power Factor | 0.97 |
| Control | |
| Switching Frequency | Size 1 - 4: 0.667.1. 2. 3. 4. 6. 8 12 & 16 kHz Size 5 - 9: 2. 3. 4. 6. 8 12 & 16 kHz |
| Output Frequency Range | 0 to 550 Hz |
| Frequency Accuracy | ±0.02% of full scale |
| Frequency Resolution | 0.01 Hz |
| Analog Input Resolution | Voltage mode: 11 bits (unipolar) Current mode: 11 bits |
| Braking | Dynamic braking transistor included, requires external resistor |
| Protection | |
| DC Bus Undervoltage Trip | 100 V models: 175 Vdc 200 V models: 175 Vdc 400 V models: 330 Vdc |
| DC Bus Overvoltage Trip | Frame sizes 1 - 4: 100 V models: 510 Vdc200 V models: 510 Vdc 400V models: 870 Vdc |
| Frame size 5 - 9: 200V models: 415 Vdc400 V models: 830 Vdc | |
| Drive Overload Trip | Programmable: Default settings: 180% for 3s. 150% for 60s |
| Instantaneous Overcurrent Trip | 220% of rated motor current |
| Phase Loss Trip | DC bus ripple threshold exceeded |
| Over-temperature Trip | Drive heatsink temperature exceeds 95°C (203°F) |
| Short Circuit Trip | Protects against output phase-to-phase fault |
| Ground Fault Trip | Protects against output phase-to-ground fault |
| Motor Thermal Trip | Electronically protects the motor from overheating due to loading conditions |
| Approval & Listings | |
| UL. cUL | UL file NMMS/8: E171230 |
| CE | CE approval |
| EU | These products comply with the Restriction of Hazardous Substances Directive (2011/65/EU). the Low Voltage Directive (2014/35/ EU) and the Electromagnetic Compatibility Directive. (2014/30/EU). |
| RCM | RCM Registered supplier No. 12003815281 |
| ISO | Manufacturing facilities comply with ISO 9001:2015 and ISO 14001 |
| TOV | C300 models only: The Safe Torque Off (STO) function may be used as a safety component of a machine.Type examination certificates by TOV Rheinland:Frame sizes 1 - 4: No. 01/205/5383.03/18 Frame sizes 5 - 9: No. 01/205/5387.02/18Functional safety parameters:EN ISO 13849-1 - Cat 4. PLe EN61800-5-2/EN62061/IEC 61508 - SIL 3UL functional safety approval: FSPC E171230 |
| EAC | RU C-GB.HA10.B.01062 |


*C300 использует STO, поэтому Pin 11 не используется
** Frames 1 to 4 (Frames 5 to 9) - different terminals by frame size
Frames 1 to 4 - the 0V terminals on the Safe Torque Off are isolated from each other and the 0V common
Frames 5 to 9 - the 0V terminals on the Safe Torque Off are not isolated from each other and the 0V common
The Safe Torque Off / Drive enable terminal is a positive logic only input
Terminal 51 and 52 must be connected to an external 24 V power supply if backup is required (frame sizes 6-9 only)
Как выбрать привод?

![]() |
Размер рамы | Габариты H x W x D mm (in) | Вес 1 kg (lb) |
|---|---|---|---|
| 1 | 160 x 75 x 130 (6.3 x 2.95 x 5.1) | 0.75(1.65) | |
| 2 | 205 x 75 x 150 (8.07 x 2.95 x 5.9) | 1.3(3.0) | |
| 3 | 226 x 90 x 160 (8.9 x 3.54 x 6.3) | 1.5(3.3) | |
| 4 | 277 x 115 x 175 (10.9 x 4.5 x 6.9) | 3.13(6.9) | |
| 5 | 391 x 143 x 200 (15.39 x 5.63 x 7.87) | 7.4(16.3) | |
| 6 | 391 x 210 x 227 (15.39 x 8.27 x 8.94) | 14(30.9) | |
| 7 | 557 x 270 x 280 (21.93 x 10.63 x 11.02) | 28(61.70) | |
| 8 | 804 x 310 x 290 (31.65 x 12.21 x 11.42) | 52(114.6) | |
| 9E | 1069 x 310 x 290 (42.09x12.21 x 11.42) | 46(101.4) | |
| 9A | 1108 x 310 x 290 (43.62 x 12.21 x 11.42) | 66.5(146.6) |
100/120 Vac ±10%
| Заказной код | Supply Phases | Тяжелый режим | Нормальный режим | ||
|---|---|---|---|---|---|
| Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | Max Cont.Current (A) Мощность двигателя (kW) Мощность двигателя (HP) | ||
| Cx00-011 00017A | 1 | 1.7 | 0.25 | 0.33 | Для приложений с Нормальным режимом роботы можно использовать данные Тяжелого режима |
| Cx00-011 00024A | 1 | 2.4 | 0.37 | 0.5 | |
| Cx00-021 00042A | 1 | 42 | 0.75 | 1 | |
| Cx00-021 00056A | 1 | 5.6 | 1.1 | 1.5 | |
200/240 Vac ±10%
| Заказной код | Supply Phases | Тяжелый режим | Нормальный режим | ||||
|---|---|---|---|---|---|---|---|
| Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | ||
| Cx00-012 00017A | 1 | 1.7 | 0.25 | 0.33 | Для приложений с Нормальным режимом роботы можно использовать данные Тяжелого режима | ||
| Cx00-012 00024A | 1 | 2.4 | 0.37 | 0.5 | |||
| Cx00-012 000ЗЗА | 1 | 3.3 | 0.55 | 0.75 | |||
| Cx00-012 00042A | 1 | 4.2 | 0.75 | 1 | |||
| Cx00-022 00024A | 1/3 | 2.4 | 0.37 | 0.5 | |||
| Cx00-022 000ЗЗА | 1/3 | 3.3 | 0.55 | 0.75 | |||
| Cx00-022 00042A | 1/3 | 4.2 | 0.75 | 1 | |||
| Cx00-022 00056A | 1/3 | 5.6 | 1.1 | 1.5 | |||
| Cx00-022 00075A | 1/3 | 7.5 | 1.5 | 2 | |||
| Cx00-032 00100A | 1/3 | 10 | 2.2 | 3 | |||
| Cx00-042 00133A | 1/3 | 13.3 | 3 | 3 | |||
| Cx00-042 00176A | 3 | 17.6 | 4 | 5 | |||
| Cx00-052 00250A | 3 | 25 | 5.5 | 7.5 | 30 | 7.5 | 10 |
| Cx00-062 00ЗЗ0А | 3 | 33 | 7.5 | 10 | 50 | 11 | 15 |
| Cx00-062 00440A | 3 | 44 | 11 | 15 | 58 | 15 | 20 |
| Cx00-072 00610A | 3 | 61 | 15 | 20 | 75 | 18.5 | 25 |
| Cx00-072 00750A | 3 | 75 | 18.5 | 25 | 94 | 22 | 30 |
| Cx00-072 00830A | 3 | 83 | 22 | 30 | 117 | 30 | 40 |
| Cx00-082 01160A | 3 | 116 | 30 | 40 | 149 | 37 | 50 |
| Cx00-082 01320A | 3 | 132 | 37 | 50 | 180 | 45 | 60 |
| Cx00-092 01760A | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Cx00-092 02190A | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
| Cx00-092 01760E | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Cx00-092 02190E | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
380/480 Vac ±10%
| Заказной код | Supply Phases | Тяжелый режим | Нормальный режим | ||||
|---|---|---|---|---|---|---|---|
| Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | ||
| Cx00-024 00013A | 3 | 1.3 | 0.37 | 0.5 | Для приложений с Нормальным режимом роботы можно использовать данные Тяжелого режима | ||
| Cx00-024 00018A | 3 | 1.8 | 0.55 | 0.75 | |||
| Cx00-024 00023A | 3 | 2.3 | 0.75 | 1 | |||
| Cx00-024 00032A | 3 | 3.2 | 1.1 | 1.5 | |||
| Cx00-024 00041A | 3 | 4.1 | 1.5 | 2 | |||
| Cx00-034 00056A | 3 | 5.6 | 2.2 | 3 | |||
| Cx00-034 00073A | 3 | 7.3 | 3 | 3 | |||
| Cx00-034 00094A | 3 | 9.4 | 4 | 5 | |||
| Cx00-044 00135A | 3 | 13.5 | 5.5 | 7.5 | |||
| Cx00-044 00170A | 3ё | 17 | 7.5 | 10 | |||
| Cx00-054 00270A | 3 | 27 | 11 | 20 | 30 | 15 | 20 |
| Cx00-054 00300A | 3 | 30 | 15 | 20 | 31 | 15 | 20 |
| Cx00-064 00350A | 3 | 35 | 15 | 25 | 38 | 18.5 | 25 |
| Cx00-064 00420A | 3 | 42 | 18.5 | 30 | 48 | 22 | 30 |
| Cx00-064 00470A | 3 | 47 | 22 | 30 | 63 | 30 | 50 |
| Cx00-074 00660A | 3 | 66 | 30 | 50 | 79 | 37 | 60 |
| Cx00-074 00770A | 3 | 77 | 37 | 60 | 94 | 45 | 75 |
| Cx00-074 01000A | 3 | 100 | 45 | 75 | 112 | 55 | 75 |
| Cx00-084 01340A | 3 | 134 | 55 | 100 | 155 | 75 | 100 |
| Cx00-084 01570A | 3 | 157 | 75 | 125 | 184 | 90 | 125 |
| Cx00-094 02000A | 3 | 200 | 90 | 150 | 221 | 110 | 150 |
| Cx00-094 02240A | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Cx00-094 02000E | 3 | 200 | 90 | 150 | 221 | 110 | 150 |
| Cx00-094 02240E | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Название | Внешний вид | Заказной код |
|---|---|---|
| Дополнительная панель управления | ||
| панель удаленного доступа | ![]() |
82500000000001 |
| панель удаленного доступа RTC | ![]() |
82400000019600 |
| Дополнительные аксессуары | ||
| AI-Back-up адаптор | ![]() |
82500000000004 |
| AI-485 адаптор | ![]() |
82500000000003 |
| AI-Smart адаптор | ![]() |
82500000018500 |
| RS485 кабель | ![]() |
4500-0096 |
| AI-485 24 V адаптор | ![]() |
82500000019700 |
| Дополнительные модули | ||
| SI-EtherCAT | ![]() |
82400000018000 |
| SI-PROFIBUS | ![]() |
82400000017500 |
| SI-Ethernet | ![]() |
82400000017900 |
| SI-DeviceNet | ![]() |
82400000017700 |
| SI-CANopen | ![]() |
82400000017600 |
| SI-PROFINET | ![]() |
82500000018200 |
| SI-I/O | ![]() |
82400000017800 |
Through hole IP65 kit*
| Размер рамы | Заказной код |
| 5 | 3470-0067 |
| 6 | 3470-0055 |
| 7 | 3470-0079 |
| 8 | 3470-0083 |
| 9A | 3470-0119 |
| 9E | 3470-0105 |
Кольцевая втулка
| Размер рамы | Заказной код |
| 9A / 9E | 3470-0107 |
Line reactor
| Размер рамы | Заказной код |
| 9E (400 V) | 7022-0063 |
Lifting tool
| Размер рамы | Заказной код |
| 9A | 7778-0045 |
| 9E | 7778-0016 |
Комплект для замены вентилятора
| Размер рамы | Заказной код |
| 1 | 3470-0092 |
| 2 | 3470-0095 |
| 3 | 3470-0099 |
| 4 | 3470-0103 |
UL Type 1 Conduit kit
| Размер рамы | Заказной код |
| 1 | 3470-0091 |
| 2 | 3470-0094 |
| 3 | 3470-0098 |
| 4 | 3470-0102 |
| 5 | 3470-0069 |
| 6 | 3470-0059 |
| 7 | 3470-0080 |
| 8/9A | 3470-0088 |
| 9E | 3470-0115 |
Модифицированные монтажные кронштейны
| Размер рамы | Заказной код |
| 3 | 3470-0097 |
| 4 | 3470-0101 |
| 5 | 3470-0066 |
| 6 | 3470-0074 |
| 7 | 3470-0078 |
| 8 | 3470-0087 |
| 9A/9E | 3470-0118 |
*IP65 / UL TYPE 12 rating is achieved on the rear of the drive when through panel mounted using the following kits
**Эти монтажные кронштейны обеспечивают возможность установки привода на уже существующие для Commander SK крепления
Дополнительные EMC фильтры
| Размер рамы | Напряжение | Число фаз | Тип | Заказной код |
|---|---|---|---|---|
| 1 | All | 1 | Стандартный | 4200-1000 |
| All | 1 | Низкая утечка | 4200-1001 | |
| 2 | 100 V | 1 | Стандартный | 4200-2000 |
| 200 V | 1 | Стандартный | 4200-2001 | |
| 1 | Низкая утечка | 4200-2002 | ||
| 3 | Стандартный | 4200-2003 | ||
| 3 | Низкая утечка | 4200-2004 | ||
| 400 V | 3 | Стандартный | 4200-2005 | |
| 3 | Низкая утечка | 4200-2006 | ||
| 3 | 200 V | 1 | Стандартный | 4200-3000 |
| 1 | Низкая утечка | 4200-3001 | ||
| 3 | Стандартный | 4200-3004 | ||
| 3 | Низкая утечка | 4200-3005 | ||
| 400 V | 3 | Стандартный | 4200-3008 | |
| 3 | Низкая утечка | 4200-3009 | ||
| 4 | 200 V | 1 | Стандартный | 4200-4000 |
| 1 | Низкая утечка | 4200-4001 | ||
| 3 | Стандартный | 4200-4002 | ||
| 3 | Низкая утечка | 4200-4003 | ||
| 400 V | 3 | Стандартный | 4200-4004 | |
| 3 | Низкая утечка | 4200-4005 | ||
| 5 | 200 V | 3 | Стандартный | 4200-0312 |
| 400 V | 3 | Стандартный | 4200-0402 | |
| 6 | 200 V | 3 | Стандартный | 4200-2300 |
| 400 V | 3 | Стандартный | 4200-4800 | |
| 7 | 200 V & 400V | 3 | Стандартный | 4200-1132 |
| 8 | 200 V & 400V | 3 | Стандартный | 4200-1972 |
| 9 | 200 V & 400V | 3 | Стандартный | 4200-3021 |
*Встроенный фильтр EMC Commander C соответствует EN / IEC 61800-3. Внешние фильтры ЭМС необходимы для соответствия EN / IEC 61000-6-4 согласно таблице
Приводы: это то, что мы делаем. Независимо от того, разрабатываете ли вы новую машину или устанавливаете замену, мы знаем, что вам нужна быстрая доставка и простота настройки с уверенностью, что ваш привод будет продолжать работать с точным контролем.
Так что оставьте это специалистам. Мы посвятили себя разработке и производству приводов с регулируемой скоростью с 1973 года. Это означает быструю настройку, высокую надежность, максимальное управление двигателем и быстрое и эффективное обслуживание.
Выдающася производительность
Выдающиеся характеристики наших приводов являются результатом более чем 45-летнего опыта проектирования приводов.
Технология, на которую можно положиться
Прочная конструкция и высочайшее качество сборки гарантируют долговечную надежность миллионов приводов, установленных по всему миру.
Открытая архитектура
Основанные на открытой архитектуре, наши накопители интегрируются со всеми основными протоколами связи
Встроенный интеллект
Точное управление двигателем в сочетании с высочайшим встроенным интеллектом обеспечивает максимальную производительность и эффективность вашего оборудования.
Глобальный охват, локальная поддержка
Высококвалифицированные инженеры на местах проектируют и поддерживают технологию приводов, чтобы обеспечить максимальную отдачу, где бы вы ни находились
Общепромышленные приводы Commander C200 - 0 .25 kW to 132 kW, 100V/200V/400V Привод для широкого спектра общепромышленных применений |
Общепромышленные приводы + STO Commander C300 - 0.25 kW to 132 kW, 100V/200V/400V Привод для общепромышленных применений, требующих наличия функции STO |
Преимущества
Parameter 5:014 - Open-Loop Voltage Mode
Parameter 2.039 - Ramp Rate Units
Parameter 2.011 to 02.018 – Acceleration Rates Parameter 2.021 to 02.028 – Deceleration Rates
|
Широкий диапазон мощностей
От 0.25 КВт до 132 КВт (от 0.33 лс до 200 лс) 100В/200В/400В. 9 типоразмеров
Простое подключение мотора и управление производительностью
Встроенный интеллект
ПЛК в базовой конфигурации
Интегрированная система безопасности
Двойной канал безопасного отключения момента (STO) в Commander C300
Простая установка и настройка
Энергосберегающие функции
<Коммуникационные модули
Гибкие возможности подключения
‘SI’ интерфейс в Commander C позволяет интегрировать привод посредствам широкого диапазона доступных стандартных промышленных шин, либо дополнительных входов/выходов для дистанционного управления и диагностики в различных сетях.
Дополнительно адаптер ‘AI-485 Adaptor’ позволяет подключаться к сетям RS485 используя протокол Modbus RTU
Входы / Выходы
Connect – Программное средство ввода в эксплуатацию
Connect - программное средство для конфигурирования привода и ввода в эксплуатацию, для оптимизации и мониторинга производительности привода/системы в среде Windows
Parameter 5:014 - Open-Loop Voltage Mode
|
Machine Control Studio
Parameter 5:014 - Open-Loop Voltage Mode
|
Снижение размеров и стоимости решений
Уменьшение времени простоев с крепким и надежным приводом
Варианты переноса параметров в Commander C: через SD-карту, среду Connect или панель управления

0.25 kW - 132 kW (0.33 hp to 200hp)
100 V / 200 V / 400 V
Commander C устанавливает стандарты управления моторами с 1987 года
Новая серия Commander C, произведенная с учетом опыта разработки и построения шести поколений приводов, отвечает всем передовым требованиям в широком спектре приложений и работе с пользователями

Насосная, вентиляционная и компрессорная
|
Ленточные конвееры
|
Лифтинг, подъем и лебедка
|
Доступность и компактность
|
Обработка (Миксеры, Дробилки, Мешалки, Центрифуги, Экструдеры)
|
Простое управление и сопряжение моторов
Простые установка, настройка и конфигурирование
Fixed LED keypad - кнопочная панель управления с индикаторами |
Remote keypad RTC - панель удаленного доступа RTC |
IP66 (NEMA 4) Remote Keypad (LCD) - IP66 (NEMA 4) Панель удаленного доступа (LCD) |
RS485 cable - кабель с интерфейсом RS485 |
AI-Back-up Adaptor (provides SD card usage for programming / cloning) - Адаптер AI-Back-up (обеспечивает использование SD-карт для программирования / копирования) |
AI-Smart Adaptor (provides SD card (supplied) usage for programming / cloning) - адаптор AI-Smart Adaptor (обеспечивает использование SD-карты (прилагается) для программирования / копирования) |
AI-485 24 V Adaptor (adaptor with 24 V input) - AI-485 24 V Adaptor (адаптер с входом 24 В) |
Operator Interface - Панель оператора |
Поддерживаемые протоколы связи с помощью дополнительных опций:
AI-485 A SI-Ethernet daptor |
SI-EtherCAT |
SI-PROFIBUS |
SI-Ethernet |
SI-Device |
SI-CANopen |
SI-PROFINET |
Гибкая связь
Интерфейс «SI» в Commander C обеспечивает интеграцию с широким спектром доступных стандартных отраслевых шин или с расширенным вводом / выводом, что позволяет осуществлять дистанционное управление и диагностику в разных сетях.
Кроме того, опция AI-485 Adapter позволяет подключаться к сетям RS485 с использованием Modbus RTU.

Прочная и надежная конструкция
Больше возможностей за меньшую стоимость
ввод/вывод
|
|
Энергосбережение
Для быстрого ввода в эксплуатацию и простоты обслуживания подключите знакомый интерфейс WindowsTM и интуитивно понятные графические инструменты для улучшения анализа данных. Динамические логические схемы привода позволяют визуализировать и контролировать привод в режиме реального времени. Браузер параметров позволяет просматривать, редактировать и сохранять параметры, а также импортировать файлы параметров с наших устаревших накопителей.

Для более сложных приложений Machine Control Studio предоставляет гибкую и интуитивно понятную среду для программирования. Это возможно благодаря встроенному ПЛК, который увеличивает функциональность приводов без каких-либо дополнительных затрат. Control Techniques также обеспечивает поддержку собственных библиотек функциональных блоков заказчиков, с оперативным мониторингом программных переменных с помощью определяемых пользователем окон наблюдения и помощью для оперативного изменения программы, в соответствии с текущей практикой ПЛК.
Приложение Diagnostic Tool App - это простой инструмент, который позволяет пользователям быстро устранять любые коды ошибок, которые может отображать накопитель: встроенное в приложение приложение позволяет легко найти схемы соединений для первоначальной настройки и поиска неисправностей со ссылками на соответствующие подробные руководства.
Приложение также имеет полную контактную информацию о командах технической поддержки по всему миру, чтобы помочь вам с технической помощью.
Доступно для Apple, Android и WindowsTM, загрузите приложение бесплатно на www.controltechniques.com/mobile-applications
На веб-страницах с бесплатным доступом представлены видеоролики с «практическими рекомендациями», пошаговые руководства и подробные технические руководства.

| Environment | |
|---|---|
| Ambient Operating Temperature | Size 1 - 4: -20°C to 40°C (-4°F to 104°F) @ 3 kHz switching freq. | Operation to 60°C (140°F) with de-rating Size 5-9: -20°C to 40°C (-4°F to 104°F) @ 3 kHz switching freq. | Operation to 55°C (131°F) with de-rating |
| Cooling method | Forced convection |
| Humidity | 95 % non-condensing at 40 °C (104 °F) |
| Storage Temperature | Size 1 - 4: -40°C to 60°C (-40°F to 140°F) — 24 months Max. Size 5 - 9: -40°C to 55°C (-40°F to 131°F) - 24 months Max. |
| Altitude | De-rate the continuous output current by 1% for every 100 m (328 ft) above 1000 m (3.280 ft) to a maximum of 3000 m (9.840 ft) |
| Vibration | Tested in accordance with IEC 60068-2-64 and IEC 60068-2-6 |
| Mechanical Shock | Tested in accordance with IEC 60068-2-27 and IEC 60068-2-29 |
| Enclosure Rating | IP20. NEMA 1 conduit kits available |
| Electromagnetic Capability | 1ЕС/ EN 61800-3 Immunity and Emissions EN 61000-6-2: Immunity for industrial environments EN 61000-6-4: Emissions for industrial environments EN 61000-3-2: Harmonic current emissions An EMC data sheet is available on request |
| RoHS | Complies with the Restriction of Hazardous Substances Directive (2011/65/EU) |
| AC Supply Requirements | |
| Voltage | 100 V models: 100 to 120 Vac ±10% 200 V models: 200 to 240 Vac ±10% 400 V models: 380 to 480 Vac ±10% |
| Phase | 10 and 30 (Model dependent) |
| Maximum Supply Imbalance | 2% negative phase sequence. 3% voltage imbalance between phases |
| Input Frequency | 45 to 66 Hz |
| Input Displacement Power Factor | 0.97 |
| Control | |
| Switching Frequency | Size 1 - 4: 0.667.1. 2. 3. 4. 6. 8 12 & 16 kHz Size 5 - 9: 2. 3. 4. 6. 8 12 & 16 kHz |
| Output Frequency Range | 0 to 550 Hz |
| Frequency Accuracy | ±0.02% of full scale |
| Frequency Resolution | 0.01 Hz |
| Analog Input Resolution | Voltage mode: 11 bits (unipolar) Current mode: 11 bits |
| Braking | Dynamic braking transistor included, requires external resistor |
| Protection | |
| DC Bus Undervoltage Trip | 100 V models: 175 Vdc 200 V models: 175 Vdc 400 V models: 330 Vdc |
| DC Bus Overvoltage Trip | Frame sizes 1 - 4: 100 V models: 510 Vdc200 V models: 510 Vdc 400V models: 870 Vdc |
| Frame size 5 - 9: 200V models: 415 Vdc400 V models: 830 Vdc | |
| Drive Overload Trip | Programmable: Default settings: 180% for 3s. 150% for 60s |
| Instantaneous Overcurrent Trip | 220% of rated motor current |
| Phase Loss Trip | DC bus ripple threshold exceeded |
| Over-temperature Trip | Drive heatsink temperature exceeds 95°C (203°F) |
| Short Circuit Trip | Protects against output phase-to-phase fault |
| Ground Fault Trip | Protects against output phase-to-ground fault |
| Motor Thermal Trip | Electronically protects the motor from overheating due to loading conditions |
| Approval & Listings | |
| UL. cUL | UL file NMMS/8: E171230 |
| CE | CE approval |
| EU | These products comply with the Restriction of Hazardous Substances Directive (2011/65/EU). the Low Voltage Directive (2014/35/ EU) and the Electromagnetic Compatibility Directive. (2014/30/EU). |
| RCM | RCM Registered supplier No. 12003815281 |
| ISO | Manufacturing facilities comply with ISO 9001:2015 and ISO 14001 |
| TOV | C300 models only: The Safe Torque Off (STO) function may be used as a safety component of a machine.Type examination certificates by TOV Rheinland:Frame sizes 1 - 4: No. 01/205/5383.03/18 Frame sizes 5 - 9: No. 01/205/5387.02/18Functional safety parameters:EN ISO 13849-1 - Cat 4. PLe EN61800-5-2/EN62061/IEC 61508 - SIL 3UL functional safety approval: FSPC E171230 |
| EAC | RU C-GB.HA10.B.01062 |


*C300 использует STO, поэтому Pin 11 не используется
** Frames 1 to 4 (Frames 5 to 9) - different terminals by frame size
Frames 1 to 4 - the 0V terminals on the Safe Torque Off are isolated from each other and the 0V common
Frames 5 to 9 - the 0V terminals on the Safe Torque Off are not isolated from each other and the 0V common
The Safe Torque Off / Drive enable terminal is a positive logic only input
Terminal 51 and 52 must be connected to an external 24 V power supply if backup is required (frame sizes 6-9 only)
Как выбрать привод?

![]() |
Размер рамы | Габариты H x W x D mm (in) | Вес 1 kg (lb) |
|---|---|---|---|
| 1 | 160 x 75 x 130 (6.3 x 2.95 x 5.1) | 0.75(1.65) | |
| 2 | 205 x 75 x 150 (8.07 x 2.95 x 5.9) | 1.3(3.0) | |
| 3 | 226 x 90 x 160 (8.9 x 3.54 x 6.3) | 1.5(3.3) | |
| 4 | 277 x 115 x 175 (10.9 x 4.5 x 6.9) | 3.13(6.9) | |
| 5 | 391 x 143 x 200 (15.39 x 5.63 x 7.87) | 7.4(16.3) | |
| 6 | 391 x 210 x 227 (15.39 x 8.27 x 8.94) | 14(30.9) | |
| 7 | 557 x 270 x 280 (21.93 x 10.63 x 11.02) | 28(61.70) | |
| 8 | 804 x 310 x 290 (31.65 x 12.21 x 11.42) | 52(114.6) | |
| 9E | 1069 x 310 x 290 (42.09x12.21 x 11.42) | 46(101.4) | |
| 9A | 1108 x 310 x 290 (43.62 x 12.21 x 11.42) | 66.5(146.6) |
100/120 Vac ±10%
| Заказной код | Supply Phases | Тяжелый режим | Нормальный режим | ||
|---|---|---|---|---|---|
| Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | Max Cont.Current (A) Мощность двигателя (kW) Мощность двигателя (HP) | ||
| Cx00-011 00017A | 1 | 1.7 | 0.25 | 0.33 | Для приложений с Нормальным режимом роботы можно использовать данные Тяжелого режима |
| Cx00-011 00024A | 1 | 2.4 | 0.37 | 0.5 | |
| Cx00-021 00042A | 1 | 42 | 0.75 | 1 | |
| Cx00-021 00056A | 1 | 5.6 | 1.1 | 1.5 | |
200/240 Vac ±10%
| Заказной код | Supply Phases | Тяжелый режим | Нормальный режим | ||||
|---|---|---|---|---|---|---|---|
| Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | ||
| Cx00-012 00017A | 1 | 1.7 | 0.25 | 0.33 | Для приложений с Нормальным режимом роботы можно использовать данные Тяжелого режима | ||
| Cx00-012 00024A | 1 | 2.4 | 0.37 | 0.5 | |||
| Cx00-012 000ЗЗА | 1 | 3.3 | 0.55 | 0.75 | |||
| Cx00-012 00042A | 1 | 4.2 | 0.75 | 1 | |||
| Cx00-022 00024A | 1/3 | 2.4 | 0.37 | 0.5 | |||
| Cx00-022 000ЗЗА | 1/3 | 3.3 | 0.55 | 0.75 | |||
| Cx00-022 00042A | 1/3 | 4.2 | 0.75 | 1 | |||
| Cx00-022 00056A | 1/3 | 5.6 | 1.1 | 1.5 | |||
| Cx00-022 00075A | 1/3 | 7.5 | 1.5 | 2 | |||
| Cx00-032 00100A | 1/3 | 10 | 2.2 | 3 | |||
| Cx00-042 00133A | 1/3 | 13.3 | 3 | 3 | |||
| Cx00-042 00176A | 3 | 17.6 | 4 | 5 | |||
| Cx00-052 00250A | 3 | 25 | 5.5 | 7.5 | 30 | 7.5 | 10 |
| Cx00-062 00ЗЗ0А | 3 | 33 | 7.5 | 10 | 50 | 11 | 15 |
| Cx00-062 00440A | 3 | 44 | 11 | 15 | 58 | 15 | 20 |
| Cx00-072 00610A | 3 | 61 | 15 | 20 | 75 | 18.5 | 25 |
| Cx00-072 00750A | 3 | 75 | 18.5 | 25 | 94 | 22 | 30 |
| Cx00-072 00830A | 3 | 83 | 22 | 30 | 117 | 30 | 40 |
| Cx00-082 01160A | 3 | 116 | 30 | 40 | 149 | 37 | 50 |
| Cx00-082 01320A | 3 | 132 | 37 | 50 | 180 | 45 | 60 |
| Cx00-092 01760A | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Cx00-092 02190A | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
| Cx00-092 01760E | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Cx00-092 02190E | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
380/480 Vac ±10%
| Заказной код | Supply Phases | Тяжелый режим | Нормальный режим | ||||
|---|---|---|---|---|---|---|---|
| Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | Max Cont.Current (A) | Мощность двигателя (kW) | Мощность двигателя (HP) | ||
| Cx00-024 00013A | 3 | 1.3 | 0.37 | 0.5 | Для приложений с Нормальным режимом роботы можно использовать данные Тяжелого режима | ||
| Cx00-024 00018A | 3 | 1.8 | 0.55 | 0.75 | |||
| Cx00-024 00023A | 3 | 2.3 | 0.75 | 1 | |||
| Cx00-024 00032A | 3 | 3.2 | 1.1 | 1.5 | |||
| Cx00-024 00041A | 3 | 4.1 | 1.5 | 2 | |||
| Cx00-034 00056A | 3 | 5.6 | 2.2 | 3 | |||
| Cx00-034 00073A | 3 | 7.3 | 3 | 3 | |||
| Cx00-034 00094A | 3 | 9.4 | 4 | 5 | |||
| Cx00-044 00135A | 3 | 13.5 | 5.5 | 7.5 | |||
| Cx00-044 00170A | 3ё | 17 | 7.5 | 10 | |||
| Cx00-054 00270A | 3 | 27 | 11 | 20 | 30 | 15 | 20 |
| Cx00-054 00300A | 3 | 30 | 15 | 20 | 31 | 15 | 20 |
| Cx00-064 00350A | 3 | 35 | 15 | 25 | 38 | 18.5 | 25 |
| Cx00-064 00420A | 3 | 42 | 18.5 | 30 | 48 | 22 | 30 |
| Cx00-064 00470A | 3 | 47 | 22 | 30 | 63 | 30 | 50 |
| Cx00-074 00660A | 3 | 66 | 30 | 50 | 79 | 37 | 60 |
| Cx00-074 00770A | 3 | 77 | 37 | 60 | 94 | 45 | 75 |
| Cx00-074 01000A | 3 | 100 | 45 | 75 | 112 | 55 | 75 |
| Cx00-084 01340A | 3 | 134 | 55 | 100 | 155 | 75 | 100 |
| Cx00-084 01570A | 3 | 157 | 75 | 125 | 184 | 90 | 125 |
| Cx00-094 02000A | 3 | 200 | 90 | 150 | 221 | 110 | 150 |
| Cx00-094 02240A | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Cx00-094 02000E | 3 | 200 | 90 | 150 | 221 | 110 | 150 |
| Cx00-094 02240E | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Название | Внешний вид | Заказной код |
|---|---|---|
| Дополнительная панель управления | ||
| панель удаленного доступа | ![]() |
82500000000001 |
| панель удаленного доступа RTC | ![]() |
82400000019600 |
| Дополнительные аксессуары | ||
| AI-Back-up адаптор | ![]() |
82500000000004 |
| AI-485 адаптор | ![]() |
82500000000003 |
| AI-Smart адаптор | ![]() |
82500000018500 |
| RS485 кабель | ![]() |
4500-0096 |
| AI-485 24 V адаптор | ![]() |
82500000019700 |
| Дополнительные модули | ||
| SI-EtherCAT | ![]() |
82400000018000 |
| SI-PROFIBUS | ![]() |
82400000017500 |
| SI-Ethernet | ![]() |
82400000017900 |
| SI-DeviceNet | ![]() |
82400000017700 |
| SI-CANopen | ![]() |
82400000017600 |
| SI-PROFINET | ![]() |
82500000018200 |
| SI-I/O | ![]() |
82400000017800 |
Through hole IP65 kit*
| Размер рамы | Заказной код |
| 5 | 3470-0067 |
| 6 | 3470-0055 |
| 7 | 3470-0079 |
| 8 | 3470-0083 |
| 9A | 3470-0119 |
| 9E | 3470-0105 |
Кольцевая втулка
| Размер рамы | Заказной код |
| 9A / 9E | 3470-0107 |
Line reactor
| Размер рамы | Заказной код |
| 9E (400 V) | 7022-0063 |
Lifting tool
| Размер рамы | Заказной код |
| 9A | 7778-0045 |
| 9E | 7778-0016 |
Комплект для замены вентилятора
| Размер рамы | Заказной код |
| 1 | 3470-0092 |
| 2 | 3470-0095 |
| 3 | 3470-0099 |
| 4 | 3470-0103 |
UL Type 1 Conduit kit
| Размер рамы | Заказной код |
| 1 | 3470-0091 |
| 2 | 3470-0094 |
| 3 | 3470-0098 |
| 4 | 3470-0102 |
| 5 | 3470-0069 |
| 6 | 3470-0059 |
| 7 | 3470-0080 |
| 8/9A | 3470-0088 |
| 9E | 3470-0115 |
Модифицированные монтажные кронштейны
| Размер рамы | Заказной код |
| 3 | 3470-0097 |
| 4 | 3470-0101 |
| 5 | 3470-0066 |
| 6 | 3470-0074 |
| 7 | 3470-0078 |
| 8 | 3470-0087 |
| 9A/9E | 3470-0118 |
*IP65 / UL TYPE 12 rating is achieved on the rear of the drive when through panel mounted using the following kits
**Эти монтажные кронштейны обеспечивают возможность установки привода на уже существующие для Commander SK крепления
Дополнительные EMC фильтры
| Размер рамы | Напряжение | Число фаз | Тип | Заказной код |
|---|---|---|---|---|
| 1 | All | 1 | Стандартный | 4200-1000 |
| All | 1 | Низкая утечка | 4200-1001 | |
| 2 | 100 V | 1 | Стандартный | 4200-2000 |
| 200 V | 1 | Стандартный | 4200-2001 | |
| 1 | Низкая утечка | 4200-2002 | ||
| 3 | Стандартный | 4200-2003 | ||
| 3 | Низкая утечка | 4200-2004 | ||
| 400 V | 3 | Стандартный | 4200-2005 | |
| 3 | Низкая утечка | 4200-2006 | ||
| 3 | 200 V | 1 | Стандартный | 4200-3000 |
| 1 | Низкая утечка | 4200-3001 | ||
| 3 | Стандартный | 4200-3004 | ||
| 3 | Низкая утечка | 4200-3005 | ||
| 400 V | 3 | Стандартный | 4200-3008 | |
| 3 | Низкая утечка | 4200-3009 | ||
| 4 | 200 V | 1 | Стандартный | 4200-4000 |
| 1 | Низкая утечка | 4200-4001 | ||
| 3 | Стандартный | 4200-4002 | ||
| 3 | Низкая утечка | 4200-4003 | ||
| 400 V | 3 | Стандартный | 4200-4004 | |
| 3 | Низкая утечка | 4200-4005 | ||
| 5 | 200 V | 3 | Стандартный | 4200-0312 |
| 400 V | 3 | Стандартный | 4200-0402 | |
| 6 | 200 V | 3 | Стандартный | 4200-2300 |
| 400 V | 3 | Стандартный | 4200-4800 | |
| 7 | 200 V & 400V | 3 | Стандартный | 4200-1132 |
| 8 | 200 V & 400V | 3 | Стандартный | 4200-1972 |
| 9 | 200 V & 400V | 3 | Стандартный | 4200-3021 |
*Встроенный фильтр EMC Commander C соответствует EN / IEC 61800-3. Внешние фильтры ЭМС необходимы для соответствия EN / IEC 61000-6-4 согласно таблице
Приводы: это то, что мы делаем. Независимо от того, разрабатываете ли вы новую машину или устанавливаете замену, мы знаем, что вам нужна быстрая доставка и простота настройки с уверенностью, что ваш привод будет продолжать работать с точным контролем.
Так что оставьте это специалистам. Мы посвятили себя разработке и производству приводов с регулируемой скоростью с 1973 года. Это означает быструю настройку, высокую надежность, максимальное управление двигателем и быстрое и эффективное обслуживание.
Выдающася производительность
Выдающиеся характеристики наших приводов являются результатом более чем 45-летнего опыта проектирования приводов.
Технология, на которую можно положиться
Прочная конструкция и высочайшее качество сборки гарантируют долговечную надежность миллионов приводов, установленных по всему миру.
Открытая архитектура
Основанные на открытой архитектуре, наши накопители интегрируются со всеми основными протоколами связи
Встроенный интеллект
Точное управление двигателем в сочетании с высочайшим встроенным интеллектом обеспечивает максимальную производительность и эффективность вашего оборудования.
Глобальный охват, локальная поддержка
Высококвалифицированные инженеры на местах проектируют и поддерживают технологию приводов, чтобы обеспечить максимальную отдачу, где бы вы ни находились
Общепромышленные приводы Commander C200 - 0 .25 kW to 132 kW, 100V/200V/400V Привод для широкого спектра общепромышленных применений |
Общепромышленные приводы + STO Commander C300 - 0.25 kW to 132 kW, 100V/200V/400V Привод для общепромышленных применений, требующих наличия функции STO |
Преимущества
Parameter 5:014 - Open-Loop Voltage Mode
Parameter 2.039 - Ramp Rate Units
Parameter 2.011 to 02.018 – Acceleration Rates Parameter 2.021 to 02.028 – Deceleration Rates
|
Широкий диапазон мощностей
От 0.25 КВт до 132 КВт (от 0.33 лс до 200 лс) 100В/200В/400В. 9 типоразмеров
Простое подключение мотора и управление производительностью
Встроенный интеллект
ПЛК в базовой конфигурации
Интегрированная система безопасности
Двойной канал безопасного отключения момента (STO) в Commander C300
Простая установка и настройка
Энергосберегающие функции
<Коммуникационные модули
Гибкие возможности подключения
‘SI’ интерфейс в Commander C позволяет интегрировать привод посредствам широкого диапазона доступных стандартных промышленных шин, либо дополнительных входов/выходов для дистанционного управления и диагностики в различных сетях.
Дополнительно адаптер ‘AI-485 Adaptor’ позволяет подключаться к сетям RS485 используя протокол Modbus RTU
Входы / Выходы
Connect – Программное средство ввода в эксплуатацию
Connect - программное средство для конфигурирования привода и ввода в эксплуатацию, для оптимизации и мониторинга производительности привода/системы в среде Windows
Parameter 5:014 - Open-Loop Voltage Mode
|
Machine Control Studio
Parameter 5:014 - Open-Loop Voltage Mode
|
Снижение размеров и стоимости решений
Уменьшение времени простоев с крепким и надежным приводом
Варианты переноса параметров в Commander C: через SD-карту, среду Connect или панель управления
