Преобразователь частоты Siemens SINAMICS G120X

SINAMICS G120X: Идеальное решение для систем водоподготовки/водоотведения

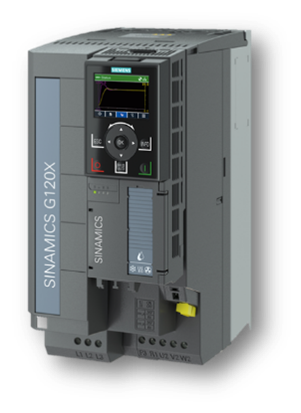

	Типоразмер C, IP20/ UL Open Type
		Новый привод SINAMICS G120X с расширенными функциями для задач водоподготовки/водоотведения в среднем сегменте
		Широкий диапазон мощностей от 0,75 до 630 кВт различных классов питающего напряжения и степеней защиты
		Оптимальное решение благодаря концепции «готов к работе прямо из коробки», быстрого ввода в эксплуатацию и чрезвычайно простому управлению

Необходима система, которую несложно настроить? У нас есть ответ!

Экономия времени и простота благодаря интуитивно понятным пользовательским интерфейсам

Особенности

• Единая концепция до 630кВт
• Компактный, предварительно сконфигурированный привод, готовый к работе
• Панель оператора позволяет легко идентифицировать неисправности и аварийные сообщения

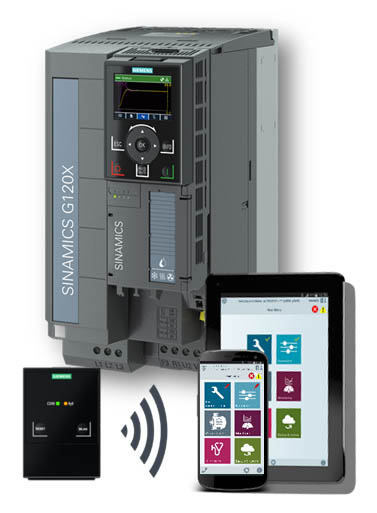

• Модуль Smart Access (Wi-Fi) позволяет легко настраивать на расстоянии до 50м

Решение

	Наш SINAMICS G120X …
		…и сразу готов к работе: из коробки
		…имеет дружественные интерфейсы и улучшенную настройку
		…может быть легко настроен с помощью аксессуаров и компонентов от одного поставщика

Важны ли для вас экономичность, высокое качество и надёжность? Решение есть!

Снижение затратблагодаря гибкой и эффективной работе

Особенности

• Встроенный дроссель звена постоянного тока обеспечивает снижение гармоник (IEC 61000-3-12)

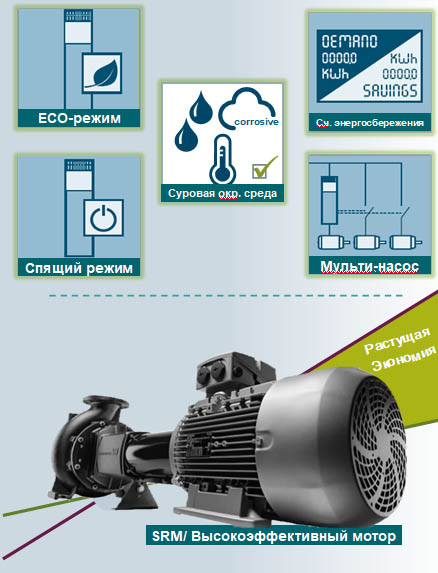

• Гибкая работа высокоэффективных двигателей для обеспечения большей экономии электроэнергии
• 3C3 покрытие + расширенные рабочие температуры от -20 ˚C до 45/ 60˚C включая работу в суровых условиях эксплуатации

Решение

	Наш SINAMICS G120X …
		…с пользой к энергосистеме с низким влиянием на качество электроэнергии
		…работа с высокоэффективными моторами: PMSM + SRM
		…имеет возможность работать в суровых условиях

* PMSM: Синхронный двигатель с постоянными магнитами

* SRM: Синхронно-реактивный мотор

Вам нужно комплексное автоматизированное решение? Решение есть!

Последовательное общениесо всей вашей системой

Особенности

• Дополнительный модуль входов / выходов, например для функции «multi-pump» (доступен как опция)
• Стандартное подключение 24 В (выходное напряжение как питание)
• PCS7 распределённая система управления и совместимость с инженерными продуктами

Решение

	Наш SINAMICS G120X …

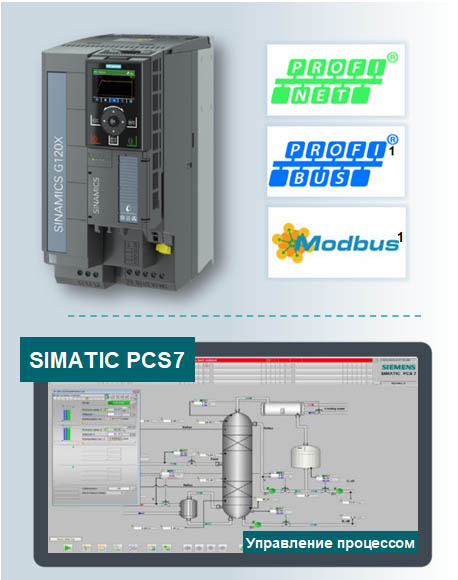

		…предлагает PROFINET, Profibus1, EtherNet/IP & Modbus RTU как стандартное решение – протокол на борту!
		…позволяет просто подключиться к ПЛК и работать эффективно!
		…совместим с PCS 7 распределённой системой управления1 и инженерными продуктами

Необходим привод, специализированный для вашей отрасли и применения? Решение есть!

Оптимизирован для Водоподготовки и Водоотведения

Особенности

• Встроенный дроссель звена постоянного тока уменьшает негативное воздействие на питающую сеть

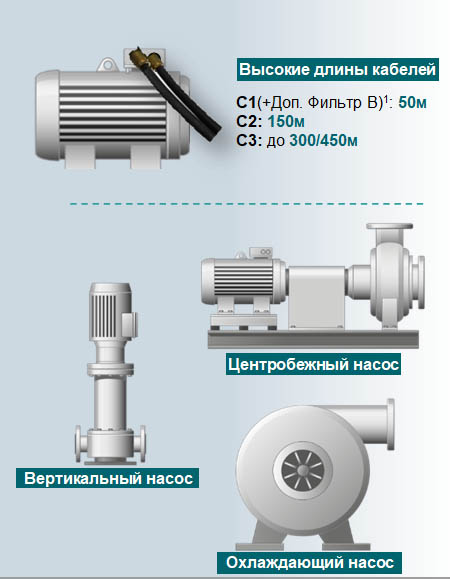

• C1+C2 ЭМС и более высокие длины кабелей до 450м
• Экстренный останов через STO SIL3 на аппаратном уровне
• Перегрузочная способность: 110%/60c или 135%/3c; HO: 150%/60c

Решение

	Наш SINAMICS G120X …
		…может быть использован в 1м и 2м окружении
		…обеспечивает соответствие ЭМС при большой длине кабеля
		…предлагает вариантов степени защиты для использования без шкафа управления

SINAMICS G120X предлагает все необходимые функции и открывает новые возможности!

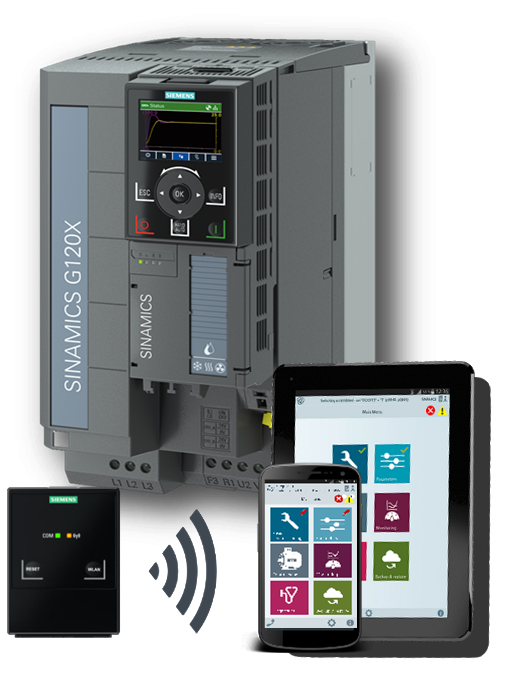

Типоразмер C с Модулем веб-сервера SAM

	Особенности / Функции	Преимущества
	Сразу готов к работе” – Готовый преобразователь, который готов к пуску (от 0,75 кВт до 630 кВт)	Снижение затрат и усилий для: заказа (1 заказной код), доставка и ввод в эксплуатацию
	Понятный пользовательский интерфейс SAM и IOP-2	Быстрый и удобный ввод в эксплуатацию
	3C3 покрытие + работа от -20˚C до 45 …60˚C (с уменьш. мощности)	Готовность работы в суровых условиях (для агрессивных сред)
	ЭМС (C1 + C2) и встроенный дроссель звена постоянного тока	Снижение негативного влияние на сеть и более высокие длины выходных кабелей
	Безопасно отключённый момент SIL 3 (на аппаратном уровне)	Уменьшение электромеханических компонентов и соответствие стандарту SIL3
	Совместим с SINAMICS connect и TIA Portal через GSD-файлы	Подходит для Детализации и для облавных решений Работа с ПЛК (как стандарт)
	Съёмные I/O клеммы и опционально ремонтный выключатель (IP55)	Простая установка, обслуживание и плановый ремонт

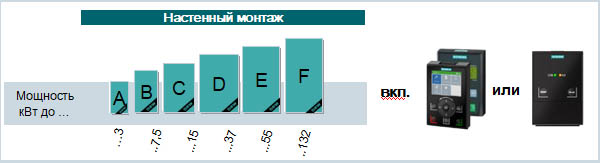

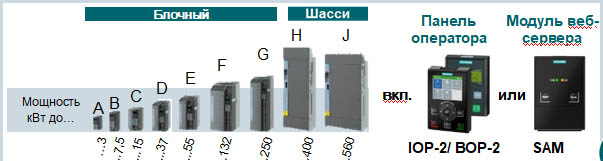

SINAMICS G120X имеет различные степени защиты с единым системным подходом до 630 кВт

Напряжение / мощность

• 3AC200 – 230В (0,75 – 55 кВт)
• 3AC380 – 480В (0,75 – 560 кВт)
• 3AC500 – 690В (3 – 630 кВт)

IP20 /IP21 компл.2,3/ IP20 вариант с выносным вентилятором компл. UL open type Мощность: 0,75 – 560 кВт

(IP21 UL-type 1) Мощность: 0,75 – 132 кВт

(IP55 UL-type 12) Мощность: 0,75 – 132 кВт

Опции

• SD-карта
• IP21 roof top комплект
• IP20 вариант с выносным вентилятором
• I/O доп. модуль
• Фильтр класса B
• Пассивный фильтр гармоник
• Выходной дроссель
• Синусный фильтр
• du/dt-фильтр

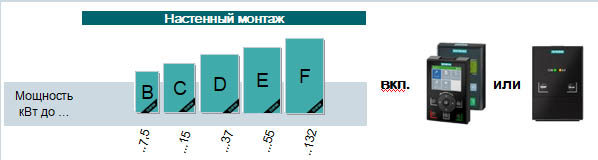

SINAMICS G120X. Технические данные – Диапазон мощностей

SINAMICS G120X. Технические данные – Интерфейсы связи, опции

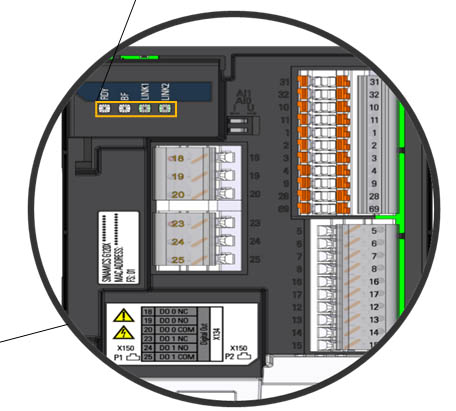

Светодиоды для индикации состояния работы и связи

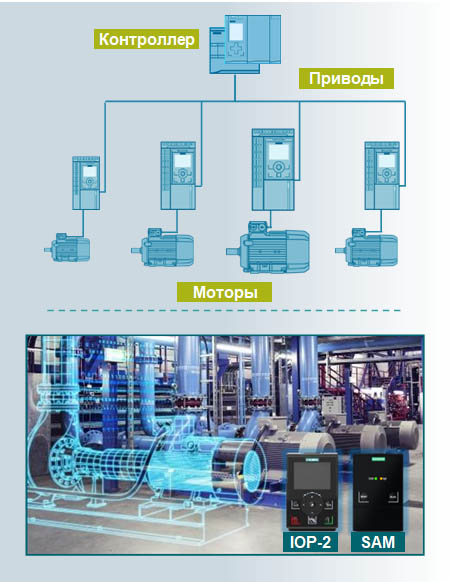

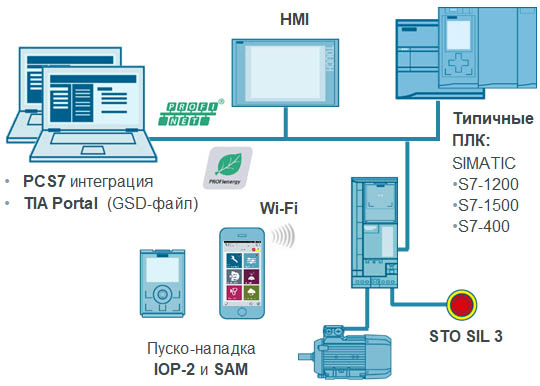

SINAMICS G120X Системная интеграция предлагает 3 основных преимущества

Системные преимущества

	Наш SINAMICS G120X …
		Встроенная функция безопасности STO по стандарту SIL 3 HW обеспечивает защиту персонала, оборудования и процессов
		Простой ввод в эксплуатацию и настройка через SAM или IOP-2 Высокая производительность с PROFINET и PROFIenergy
		Мощный инжиниринг и управление данными через PCS71 TIA Portal - простота использования с фалом GSD

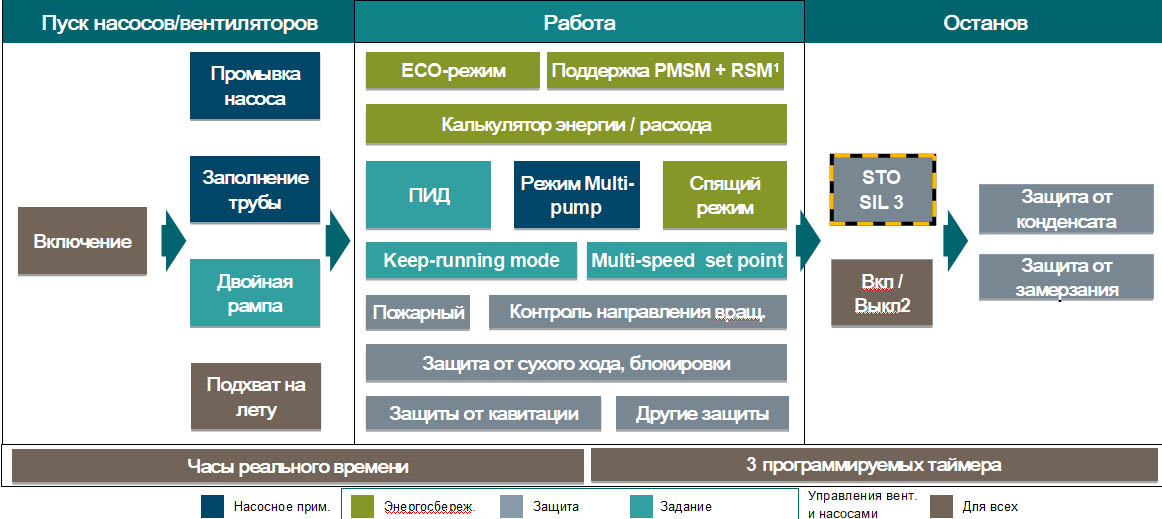

SINAMICS G120X: идеальное управление насосами и вентиляторами - энергоэффективность и безопасность

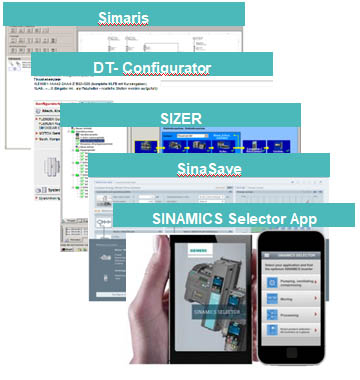

SINAMICS G120X. Инструменты для легкого выбора и ввода в эксплуатацию

Широкий спектр инструментов для лёгкого выбора и настройки

	Доступные продукты
	Simaris	Расчет и измерение нагрузок на сеть
	DT- Configurator	Удобный подбор в режиме on-line
	SIZER	Пошаговый выбор конфигурации опираясь на механику системы
	SinaSave	Расчет потенциала энергосбережения и периода окупаемости
	SINAMICS Selector App	Быстрый и легкий подбор с мобильного телефона

SINAMICS G120X Сервис в течение всего жизненного цикла

Техническая поддержка Техническая и Онлайн поддержа (телефон / эл.почта / чат) Siemens Industry Online Support APP

Гарантия Стандартно: 24месяца + 6месяцев при регистрации продукта

Запчасти и ремонт, полевой сервис Ремонт в сервисном центредля FSA – G, возможенсрочный ремонт Ремонт на месте эксплуатациидля FSH - J Полевой сервис по всему миру Стандартизированные зап.части

Услуги отдела Сервиса Цифровой сервис Обучения Лок. сервисные контракты Расширенная гарантия (опция): + 3 года расширение + 5 лет расширение

SINAMICS G120X Специализированное решение для насосов и вентиляторов

		Единая концепция до 630 кВт с различными вариантами защиты IP
		Простая настройка и оптимизированный пользовательский интерфейс
		Надёжная конструкция позволяет работать в суровых условиях
		ЭМС-совместимость и длинные кабели без выходных дросселей
		Встроенная функция безопасности STO SIL 3 (аппаратные средства)
