Блоки питания SITOP: Надёжность. Эффективность. Гибкость.

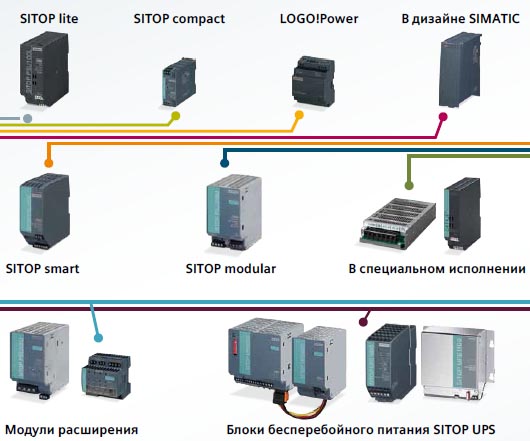

Компания «Сименс» выпускает широкую гамму стабилизированных блоков питания SITOP и блоков бесперебойного питания SITOP UPS. Блоки питания SITOP предназначены для эксплуатации в промышленных условиях. Они отличаются конструктивным исполнением, родом тока входной цепи, уровнем входного и выходного напряжения, допустимым током нагрузки, набором поддерживаемых функций и т. д.

Применение SITOP UPS позволяет избегать негативных эффектов, связанных с неожиданным исчезновением или глубокими провалами напряжения в питающей сети. В зависимости от типа используемого блока бесперебойного питания и условий его эксплуатации длительность автономного питания нагрузки может лежать в диапазоне от нескольких секунд до нескольких часов.

		Uвых/Тип	Uвх	ШхВхГ, мм	Заказной номер	Описание
SITOP lite. Компактные блоки питания
		= 24 В /2.5 A, PSU100L	~93...132 В/ 187...264 В	32,5 x 125 x 125	6EP1332-1LB00	Для промышленного применения. Узкий корпус. Широкий диапазон входного напряжения. Световая индикация рабочего напряжения. Диапазон температур 0...+60°С.
		=24 В /5 A, PSU100L		50 x 125 x 125	6EP1333-1LB00
		=24 В /10 A, PSU100L		70 x 125 x 125	6EP1334-1LB00
SITOP compact
		=12 В/2.0 A, PSU100C	~85...264 В/ =110...300 В	30 x 80 x 100	6EP1321-5BA00	Токи нагрузки до 6.5 А. Высокая эффективность. Настройка необходимого уровня напряжения. Диапазон температур --20...+70°С. NEC class 2 блок питания с ограничением мощности до 100 В-А.
		=12 В/6.5 A, PSU100C		52,5 x 80 x 100	6EP1322-5BA10
		=24 В/0.6 A, PSU100C		22,5 x 80 x 100	6EP1331-5BA00
		=24 В/1.3 A, PSU100C		30 x 80 x 100	6EP1331-5BA10
		=24 В/2.5 A, PSU100C		45 x 80 x 100	6EP1332-5BA00
		=24 В/3.7 A, PSU100C NEC Class2		52,5 x 80 x 100	6EP1332-5BA20
		=24 В/4.0 A, PSU100C		52,5 x 80 x 100	6EP1332-5BA10
LOGO!Power. Блоки питания в формате логических модулей LOGO!
		=5 В/3.0 A	~85...264 В/ =110...300 В	54 x 90 x 55	6EP1311-1SH03	Широкий диапазон входных напряжений постоянного или переменного тока. Низкая стоимость. Диапазон температур --20...+70°С. Ограничение выходного тока при перегрузках. Световой индикатор «Output voltage OK».
		=5 В/6.3 A		72 x 90 x 55	6EP1311-1SH13
		=12 В/1.9 A		54 x 90 x 55	6EP1321-1SH03
		=12 В/4.5 A		72 x 90 x 55	6EP1322-1SH03
		=15 В/1.9 A		54 x 90 x 55	6EP1351-1SH03
		=15 В/4.0 A		72 x 90 x 55	6EP1352-1SH03
		=24 В/1.3 A		54 x 90 x 55	6EP1331-1SH03
		=24 В/2.5 A		72 x 90 x 55	6EP1332-1SH43
		=24 В/4.0 A		90 x 90 x 55	6EP1332-1SH52
SITOP smart. Блоки питания с входным напряжением однофазного или трехфазного переменного тока
		=12 В/7 A, PSU100S	~132 В/ 170...264 В	50 x 125 x 125	6EP1322-2BA00	Эффективная защита нагрузки от коротких замыканий, перенапряжений, перегрузок. Высокая перегрузочная способность (до 150% от вых. ном. тока).Диапазон температур --10...+70°С.Миниатюрный блок питания. PSU 100S может автоматически переключаться 120/230 В AC.
		=12 В/14 A, PSU100S		70 x 125 x 125	6EP1323-2BA00
		=24 В/2.5 A, PSU100S		32,5 x 125 x 125	6EP1332-2BA20
		=24 В/5 A, PSU100S		50 x 125 x 125	6EP1333-2BA20
		=24 В/10 A, PSU100S		70 x 125 x 125	6EP1334-2BA20
		=24 В/20 A, PSU100S		115 x 145 x 150	6EP1336-2BA10
		=24 В/10 A, PSU300S	-340...550 В	90 x 145 x 150	6EP1434-2BA10
		=24 В/20 A, PSU300S		90 x 145 x 150	6EP1436-2BA10
		=24 В/40 A, PSU300S		150 x 145 x 150	6EP1437-2BA20

		Uвых/Тип	Uвх	ШхВхГ, мм	Заказной номер	Описание
SITOP modular. Модульные блоки питания
		=24 В /5 A, PSU8200	~85...132 В/170...264 В	45 x 125 x 125	6EP3333-8SB00-0AY0	Настройка необходимого уровня выходного напряжения. SITOP Modular имеют металлические корпуса со степенью защиты IP20, монтируемые на DIN-рейки. Высокая перегрузочная способность по току.
		=24 В/10 A, PSU8200		55 x 125 x 125	6EP3334-8SB00-0AY0
		=24 В/5 A, PSU200M	~85...264 B/176...500 B	70 x 125 x 125	6EP1333-3BA10
		=24 В/10 A, PSU200M		70 x 125 x 125	6EP1334-3BA10
		=24 В/20 A, PSU8200	~85...275 В/ =88...350 В	90 x 125 x 125	6EP1336-3BA10
		=24 В/40 A, PSU100M	~85...132 В/ 176...264 В	240 x 125 x 125	6EP1337-3BA00
		=24 В/20 A, PSU8200	~340...550В	70 x 125 x 125	6EP3436-8SB00-0AY0
		=24 В/40 A, PSU8200		150 x 125 x 150	6EP1437-3BA10
		=48 В/10 A, PSU300M		70 x 125 x 125	6EP1456-3BA00
SITOP modular. Система блоков питания SITOP PSU8600 с интеграцией в TIA портал
		Базовый модуль PSU8600 =24 В/40A / 4x10 A	~ 320...575 V	125 x 125 x 150	6EP3437-8MB00-2CY0	2 интегрированных Ethernet/ PROFINET порта на борту. Индивидуально настраиваемые выходы. Компактный дизайн, без дополнительных монтажных зазоров. Высокая работоспособность при низких температурах. Гибкая модульная система за счет модулей расширения. Комплексная интеграция в (TIA Portal).
		Модульная система:	Питание от базового модуля PSU8600 и соединение по технологий Clip Link
		Модули расширения CNX8600 • 4 x 5 A		60 x 125 x 150	6EP4436-8XB00-0CY0
		• 4 x 10 A		60 x 125 x 150	6EP4437-8XB00-0CY0
		Буферный модуль BUF8600 • 100 мс/ 40 A		60 x 125 x 150	6EP4297-8HB00-0XY0
		• 300 мс/ 40 A		125 x 125 x 150	6EP4297-8HB10-0XY0
Блоки питания в формате модулей SIMATIC
		=24 В/2.5 A, PM1207	~ 85...132B/ 176...264 B	70 x 100 x 75	6EP1332-1SH71	Компактный блок питания для S7-1200.
		=24 В/2 A, PS 307	~ 85...132B/ 170...264 B	40 x 125 x 120	6ES7307-1BA01-0AA0	Блоки питания для S7-300 с узким корпусом и автоматическим переключением входного напряжения.
		=24 В/5 A, PS 307		60 x 125 x 120	6ES7307-1EA01-0AA0
		=24 В/10 A, PS 307		80 x 125 x 120	6ES7307-1KA02-0AA0
		=24 В/3 A, PM1507	~ 85...132/ 170...264 B	50 x 147 x 135	6EP1332-4BA00	Блоки питания для S7-1500.
		=24 В/8 A, PM1507		75 x 147 x 135	6EP1333-4BA00
		=24 В/8 A, ET200pro PS	~340...550В	310 x 135 x 90	6ES7148-4PC00-0HA0	Блок питания для ET200pro.

			Uвых/Тип	Uвх	ШхВхГ, мм	Заказной номер	Описание
Блоки питания в специальном дизайне
			=12 В/3 A, PSU100D	~85...264 В	97 x 98 x 38	6EP1321-1LD00	Широкий диапазон входных значений. Низкая стоимость. Диапазон температур: -10...+70°С.
			=12 В/8.3 A, PSU100D		97 x 158 x 38	6EP1322-1LD00
			=24 В/2.1 A, PSU100D		97 x 128 x 38	6EP1331-1LD00
			=24 В/3.1 A, PSU100D		97 x 128 x 38	6EP1332-1LD00
			=24 В/4.1 A, PSU100D		97 x 158 x 38	6EP1332-1LD10
			=24 В/6.2 A, PSU100D		97 x 178 x 38	6EP1333-1LD00
			=24 В/12.5 A, PSU100D		105 x 199 x 41	6EP1334-1LD00
			=24 В/5 Aв плоском дизайне	~85...132 В/170...264 В	160 x 130 x 60	6EP1333-1AL12	В металлическом корпусе, крепится на DIN-рейку.
			=24 В/10 A в плоском дизайне		160 x 130 x 60	6EP1334-1AL12
			=24 В/5 A, PSU100P	~85...132 В/170...264 В	120 x 181 x 60	6EP1333-7CA00	Степень защиты IP 67.
			=24 В/8 A, PSU100P		310 x 135 x 90	6EP1334-7CA00
			24 В DC/8 A, ET200pro PS	~380.480 B/~340...550 В	310 x 135 x 90	6ES7148-4PC00-0HA0	Блок питания для распределительных I/O систем. Световой индикатор «Output voltage OK» и «Overtemperature»
			=24 В/20 A, PSU400M	=300...900 В	90 x 125 x 125	6EP1536-3AA00	Модуль выполняет функции конвертора постоянного тока =600 В в постоянный ток =24 В.
			=24 В/ 5 A, PSU300E	~320...550 В	70 x 125 x 125	6EP1433-0AA00	Оптимизированный блок питания для зарядки.
			=12 В/20 A, PSU300B	~320...575 В	70 x 125 x 125	6EP1424-3BA00
			=24 В/17 A, PSU300B		70 x 125 x 125	6EP1436-3BA20
			=24 В/30 A, PSU300B		150 x 125 x 150	6EP1437-3BA20
			=3.52 В/10 A, SITOP Flexi	~85...132 В/ 170...264 В	75 x 125 x 125	6EP1353-2BA00	SITOP Flexi с плавным регулированием выходных значений: один стандартный прибор с разными напряжениями.
			=2x15 В/3.5 A, SITOP Dual	~93...264 В	75 x 125 x 125	6EP1353-0AA00	SITOP Dual с двумя выходами.
Модули расширения
			Сигнальный модуль для SITOP Modular 6EP1...-3BA00	~240 В/6 A	25 x 125 x 125	6EP1961-3BA10	Сигнальный модуль, позволяющий выполнять дистанционное включение/ отключение блока питания SITOP Modular, а также использовать свой сигнальный контакт для мониторинга состояния блока питания. Модуль ограничения пусковых токов.
			Резервный модуль, PSE202U • 24 В/10 A	=19...29 В	30 x 80 x 100	6EP1964-2BA00
			• 24 В/NEC Class2	=19...29 В	30 x 80 x 100	6EP1962-2BA00
			• 24 В/40 A	=24...28.8 В	70 x 125 x 125	6EP1961-3BA21
			PSE200U • 4x 0.5...3 A	=22...30 В	72 x 80 x 72	6EP1961-2BA11
			• 4x 3.10 A	=22...30 В	72 x 80 x 72	6EP1961-2BA21
			• 4x 0.5...3 A	=22...30 В	72 x 80 x 72	6EP1961-2BA31
			• 4x 3 . 10 A	=22...30 В	72 x 80 x 72	6EP1961-2BA41
			Диагностический модуль SITOP • 4x 2.10 A	=22...30 В	72 x 90 x 90	6EP1961-2BA00
			Буферный модуль для SITOP Smart SITOP Modular	=24...28.8 В	70 x 125 x 125	6EP1961-3BA01

	Uвых/Тип	Uвх	ШхВхГ, мм	Заказной номер	Описание
Конденсаторные блоки бесперебойного питания SITOP UPS500S и UPS500P
	=24 В/15 A, 2.5 кВтс, UPS500S	=22...29 В, входное напряжение =24 В SITOP блок питания	120 x 125 x 125	6EP1933-2EC41	Автономное питание нагрузки в диапазоне от нескольких секунд до нескольких минут. Быстрый заряд батарей. Модификации со степенью со степенью защиты IP65 (UPS500P), устанавливаемые вне шкафов управления.
	=24 В/15 A, 5 кВтс, UPS500S		120 x 125 x 125	6EP1933-2EC51
	=24 В/15 A, 5 кВтс, UPS501S	=24 В, модуль расширения для UPS500S	70 x 125 x 125	6EP1935-5PG01
	=24 В/7 A, 5 кВтс, UPS500P	=22.5...29 В входное напряжение = 24 в SITOP блок питания	400 x 80 x 80	6EP1933-2NC01
	=24 В/7 A, 10 кВтс, UPS500P		470 x 80 x 80	6EP1933-2NC11
Аккумуляторные блоки бесперебойного питания SITOP DC UPS и UPS1600
	SITOP UPS1600 =24 В/10 A	=22...29 В	50 x 125 x 125	6EP4134-3AB00-0AY0	Блоки бесперебойного питания UPS1600 с выходным напряжением =24 В и токами нагрузки 10 или 20А. Опционально могут иметь интерфейс USB или PROFINET. Модификации со встроенным интерфейсом PROFINET оснащены встроенным вебсервером.
	с USB-интерфейсом		50 x 125 x 125	6EP4134-3AB00-1AY0
	с Ethernet/Profinet интерфейсом (2 порта)		50 x 125 x 125	6EP4134-3AB00-2AY0
	SITOP UPS1600, =24 В /40 A		70 x 125 x 125	6EP4137-3AB00-0AY0
	с USB-интерфейсом		70 x 125 x 125	6EP4137-3AB00-1AY0
	С Ethernet/Profinet-интерфейсом (2 порта)		70 x 125 x 125	6EP4137-3AB00-2AY0
	SITOP UPS1600, =24В/20 A		50 x 125 x 125	6EP4136-3AB00-0AY0
	с USB-интерфейсом		50 x 125 x 125	6EP4136-3AB00-1AY0
	с Ethernet/Profinet-интерфейсом (2 порта)		50 x 125 x 125	6EP4136-3AB00-2AY0
	SITOP UPS1100 Модуль батарей =24В/1.2 Aч	UPS1600: =26.4...27.3 В (> +20°C), =27.3...29.0 В (<+ 20°C), Модуль батарей 2.5 Aч: =29...27.9 В (-10.+20°C) =27.9...26.4 В (+20.+60°C)	89 x 130 x 107	6EP4131-0GB00-0AY0	Модули аккумуляторных батарей UPS1100 емкостью 1.2, 3.2 или 7.0 Ач.К одному модулю UPS1600 допускается подключать до 6 модулей UPS1100.
	Модуль батарей =24 В/ 3.2 Aч		190 x 169 x 80	6EP4133-0GB00-0AY0
	Модуль батарей =24 В/ 7 Aч		186 x 186 x 111	6EP4134-0GB00-0AY0
	Модуль батарей =24 В / 12 Aч		253 x 168 x 110	6EP4135-0GB00-0AY0
	Модуль батарей =24 / 2.5 Ач, =24 В/2.5 Ач с расширенным температурным диапазоном		265 x 115 x 63	6EP4132-0GB00-0AY0
