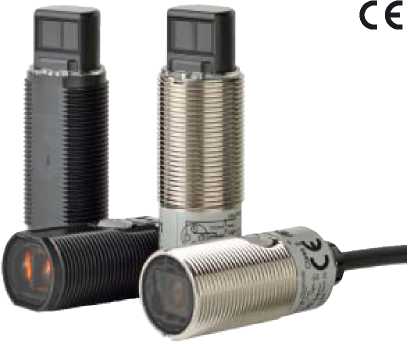

Фотоэлектрические датчики E3FA / E3RA / E3FB / E3RB

05.02.2016

Новые стандарты характеристик обнаружения

Высокая надежность и новая конструкция при наилучшем соотношении цены и характеристик — для решения стандартных задач внутри промышленных помещений. Простота Легко выбрать Легко установить Одно семейство для всех задач Решение любых стандартных задач обнаружения Широкий ассортимент моделей Модели специального назначения Бесперебойное обнаружение Высокое качество и надежность Высокая помехоустойчивость Высокая устойчивость к внешней засветке Прочный водонепроницаемый корпус

Свойства и преимущества

Простота

Компактные фотоэлектрические датчики серии E3FA компании Omron отличаются простотой и высокой скоростью монтажа, а также удобной и интуитивно понятной системой настройки. Чувствительность датчика очень удобно регулировать с помощью прочного регулировочного колесика большого диаметра, а задачу центровки и выравнивания упрощает яркий светодиод красного цвета, хорошо видимый даже на большом расстоянии. Светодиодный индикатор состояния датчика также отлично виден с большого расстояния в широком диапазоне углов.

Компактные размеры и форма. Можно установить практически в любом месте	Видимый светодиодный луч упрощает центровку.	Яркие светодиодные индикаторы для удобного наблюдения за состоянием датчика.	Возможность монтажа вровень с поверхностью обеспечивает отсутствие выступающих частей.

Одно семейство для всех задач

О какой бы отрасли применения ни шла речь — будь то пищевое, текстильное, керамическое или кирпичное производство или логистическая инфраструктура — в семействе E3FA всегда найдется подходящий датчик. В эту обширную серию фотоэлектрических датчиков, отличающихся повышенной надежностью и высокими рабочими характеристиками, входят модели на пересечение луча, на диффузное отражение и на отражение от рефлектора с продольным или поперечным направлением луча. Также доступны специализированные модели с продольным лучом: с подавлением дальней зоны, с ограниченной зоной отражения и для обнаружения прозрачных объектов.

Модели специального назначения

Датчики с ограниченным расстоянием отражения подходят для обнаружения прозрачной пленки на фоне блестящей или зеркальной поверхности.	Датчики для обнаружения прозрачных объектов используют уникальную технологию Omron для обнаружения объектов, способных к двойному лучепреломлению.	Датчики с подавлением дальней зоны обеспечивают стабильное обнаружение различных объектов разного цвета.

Бесперебойное обнаружение

Ориентированные на безостановочное производство, датчики серии E3FA обеспечивают абсолютную надежность измерений и выполнены в прочном водонепроницаемом корпусе, способном выдержать даже мойку под высоким давлением. Эта серия также обладает высокой устойчивостью к электромагнитным и световым помехам, превосходя требования отраслевых стандартов. А дополнительное преимущество в виде мощного светодиода гарантирует высокую стабильность обнаружения объектов даже в средах с повышенной вибрацией или содержанием пыли.

Информация для заказа

Датчики (E3FA, пластиковый корпус)

Тип датчика	Расстояние срабатывания	Способ подключения	Модель
			Выход NPN	Выход PNP
Пересечение луча *1	20m	Встроенный кабель	комплект E3FA-TN11 2M	комплект E3FA-TP11 2M
			Излучатель E3FA-TN11-L 2M	Излучатель E3FA-TP11-L 2M
			Приемник E3FA-TN11-D 2M	Приемник E3FA-TP11-D 2M
		Разъем M12	комплект E3FA-TN21	комплект E3FA-TP21
			Излучатель E3FA-TN21-L	Излучатель E3FA-TP21-L
			Приемник E3FA-TN21-D	Приемник E3FA-TP21-D
		Встроенный кабель	комплект E3FA-TN12 2M	комплект E3FA-TP12 2M
			Излучатель E3FA-TN12-L 2M	Излучатель E3FA-TP12-L 2M
			Приемник E3FA-TN12-D 2M	Приемник E3FA-TP12-D 2M
		Разъем M12	комплект E3FA-TN22	комплект E3FA-TP22
			Излучатель E3FA-TN22-L	ИзлучательE3FA-TP22-L
			Приемник E3FA-TN22-D	Приемник E3FA-TP22-D
Отражение от рефлектора, с функцией MSR*2.	От 0,1 до 4 м (с E39-R1S)	Встроенный кабель	E3FA-RN11 2M	E3FA-RP11 2M
		Разъем M12	E3FA-RN21	E3FA-RP21
Коаксиальная система, отражение от рефлектора, с функцией MSR*2.	От 0 до 500 мм (с E39-R1S)	Встроенный кабель	E3FA-RN122M	E3FA-RP12 2M
		Разъем M12	E3FA-RN22	E3FA-RP22
Диффузное отражение	100 мм	Встроенный кабель	E3FA-DN11 2M	E3FA-DP11 2M
		Разъем M12	E3FA-DN21	E3FA-DP21
	300 мм	Встроенный кабель	E3FA-DN122M	E3FA-DP12 2M
		Разъем M12	E3FA-DN22	E3FA-DP22
	1 м	Встроенный кабель	E3FA-DN132M	E3FA-DP13 2M
		Разъем M12	E3FA-DN23	E3FA-DP23
	100 мм	Встроенный кабель	E3FA-DN142M	E3FA-DP14 2M
		Разъем M12	E3FA-DN24	E3FA-DP24
	300 мм	Встроенный кабель	E3FA-DN152M	E3FA-DP15 2M
		Разъем M12	E3FA-DN25	E3FA-DP25
	1 м	Встроенный кабель	E3FA-DN16 2M	E3FA-DP16 2M
		Разъем M12	E3FA-DN26	E3FA-DP26
BGS (подавление дальней зоны)	100 мм	Встроенный кабель	E3FA-LN11 2M	E3FA-LP11 2M
		Разъем M12	E3FA-LN21	E3FA-LP21
	200 мм	Встроенный кабель	E3FA-LN12 2M	E3FA-LP12 2M
		Разъем M12	E3FA-LN22	E3FA-LP22
С ограниченным расстоянием отражения	От 10 до 50 мм	Встроенный кабель	E3FA-VN11 2M	E3FA-VP11 2M
		Разъем M12	E3FA-VN21	E3FA-VP21
Обнаружение прозрачных объектов с помощью поляризационного фильтра *2	От 100 до 500 мм (с E39-RP1)	Встроенный кабель	E3FA-BN112M	E3FA-BP11 2M
		Разъем M12	E3FA-BN21	E3FA-BP21
Обнаружение прозрачных объектов с помощью поляризационного фильтра* 2	От 0,1 до 2 м (с E39-RP1)	Встроенный кабель	E3FA-BN12 2M	E3FA-BP12 2M
		Разъем M12	E3FA-BN22	E3FA-BP22
Пересечение луча*1.	15 м	Встроенный кабель	комплект E3RA-TN11 2M	комплект E3RA-TP11 2M
			Излучатель E3RA-TN11-L 2M	Излучатель E3RA-TP11-L 2M
			Приемник E3RA-TN11-D 2M	Приемник E3RA-TP11-D 2M
		Разъем M12	комплект E3RA-TN21	комплект E3RA-TP21
			Излучатель E3RA-TN21-L	Излучатель E3RA-TP21-L
			Приемник E3RA-TN21-D	Приемник E3RA-TP21-D
Отражение от рефлектора, с функцией MSR*2.	От 0,1 до 3 м (с E39-R1S)	Встроенный кабель	E3RA-RN11 2M	E3RA-RP11 2M
		Разъем M12	E3RA-RN21	E3RA-RP21
Диффузное отражение	100 мм	Встроенный кабель	E3RA-DN11 2M	E3RA-DP11 2M
		Разъем M12	E3RA-DN21	E3RA-DP21
	300 мм	Встроенный кабель	E3RA-DN12 2M	E3RA-DP12 2M
		Разъем M12	E3RA-DN22	E3RA-DP22
	700 мм	Встроенный кабель	E3RA-DN13 2M	E3RA-DP13 2M
		Разъем M12	E3RA-DN23	E3RA-DP23

*1. Комплект состоит из излучателя и приемника.

*2. Рефлектор продается отдельно. Выберите модель рефлектора согласно требованиям прикладной задачи.

Датчики (E3FB/E3RB, металлический корпус)

Тип датчика	Расстояние срабатывания	Способ подключения	Модель
			Выход NPN	Выход PNP
Пересечение луча *1	20m	Встроенный кабель	комплект E3FB-TN11 2M	комплект E3FB-TP11 2M
			Излучатель E3FB-TN11-L 2M	Излучатель E3FB-TP11-L 2M
			Приемник E3FB-TN11-D 2M	Приемник E3FB-TP11-D 2M
		Разъем M12	комплект E3FB-TN21	комплект E3FB-TP21
			Излучатель E3FB-TN21-L	Излучатель E3FB-TP21-L
			Приемник E3FB-TN21-D	Приемник E3FB-TP21-D
Отражение от рефлектора, с функцией MSR*2.	От 0,1 до 4 м (с E39-R1S)	Встроенный кабель	E3FB-RN11 2M	E3FB-RP11 2M
		Разъем M12	E3FB-RN21	E3FB-RP21
Коаксиальная система, отражение от рефлектора, с функцией MSR *2	От 0 до 500 мм (с E39-R1S)	Встроенный кабель	E3FB-RN12 2M	E3FB-RP12 2M
		Разъем M12	E3FB-RN22	E3FB-RP22
Диффузное отражение	100 мм	Встроенный кабель	E3FB-DN11 2M	E3FB-DP11 2M
		Разъем M12	E3FB-DN21	E3FB-DP21
	300 мм	Встроенный кабель	E3FB-DN122M	E3FB-DP12 2M
		Разъем M12	E3FB-DN22	E3FB-DP22
	1 м	Встроенный кабель	E3FB-DN132M	E3FB-DP13 2M
		Разъем M12	E3FB-DN23	E3FB-DP23
BGS (подавление дальней зоны)	100 мм	Встроенный кабель	E3FB-LN11 2M	E3FB-LP11 2M
		Разъем M12	E3FB-LN21	E3FB-LP21
	200 мм	Встроенный кабель	E3FB-LN12 2M	E3FB-LP12 2M
		Разъем M12	E3FB-LN22	E3FB-LP22
С ограниченным расстоянием отражения	От 10 до 50 мм	Встроенный кабель	E3FB-VN11 2M	E3FB-VP11 2M
		Разъем M12	E3FB-VN21	E3FB-VP21
Обнаружение прозрачных объектов с помощью поляризационного фильтра *2	От 100 до 500 мм (с E39-RP1)	Встроенный кабель	E3FB-BN11 2M	E3FB-BP11 2M
		Разъем M12	E3FB-BN21	E3FB-BP21
Обнаружение прозрачных объектов с помощью поляризационного фильтра* 2	От 0,1 до 2 м (с E39-RP1)	Встроенный кабель	E3FB-BN12 2M	E3FB-BP12 2M
		Разъем M12	E3FB-BN22	E3FB-BP22
Пересечение луча *1.	15 м	Встроенный кабель	комплект E3RB-TN11 2M	комплект E3RB-TP11 2M
			Излучатель E3RB-TN11-L 2M	Излучатель E3RB-TP11-L 2M
			Приемник E3RB-TN11-D 2M	Приемник E3RB-TP11-D 2M
		Разъем M12	комплект E3RB-TN21 Излучатель E3RB-TN21-L Приемник E3RB-TN21-D	комплект E3RB-TP21 Излучатель E3RB-TP21-L Приемник E3RB-TP21-D
Отражение от рефлектора, с функцией MSR*2.	От 0,1 до 3 м (с E39-R1S)	Встроенный кабель	E3RB-RN112M	E3RB-RP11 2M
		Разъем M12	E3RB-RN21	E3RB-RP21
Диффузное отражение	100 мм	Встроенный кабель	E3RB-DN11 2M	E3RB-DP11 2M
		Разъем M12	E3RB-DN21	E3RB-DP21
	300 мм	Встроенный кабель	E3RB-DN12 2M	E3RB-DP12 2M
		Разъем M12	E3RB-DN22	E3RB-DP22
	700 мм	Встроенный кабель	E3RB-DN13 2M	E3RB-DP13 2M
		Разъем M12	E3RB-DN23	E3RB-DP23

*1. Комплект состоит из излучателя и приемника.

*2. Рефлектор продается отдельно. Выберите модель рефлектора согласно требованиям прикладной задачи.

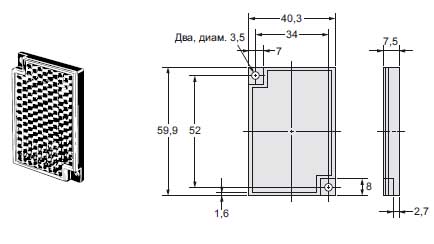

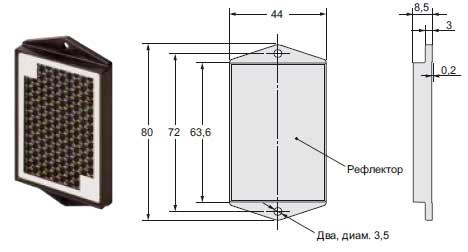

Рефлекторы (отражатели)

Рефлекторы требуются для датчиков, работающих на отражение от рефлектора.

Рефлектор в комплекте с датчиком не поставляется и должен заказываться отдельно.

Датчик	Расстояние срабатывания	Внешний вид	Модель	Количество	Примечания

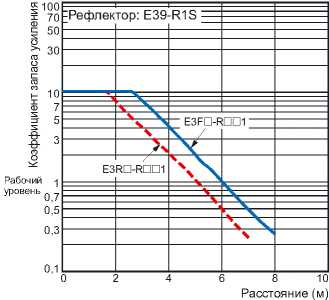

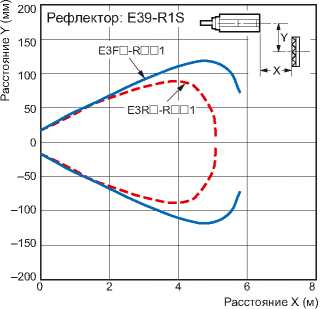

E3FA-R_1	0,1...4 м		E39-R1S	1	для E3FA-R_, E3RA-R_, E3FB-R_ и E3RB-R_
E3FB-R_1
E3FA-R_2	0...500 мм
E3FB-R_2

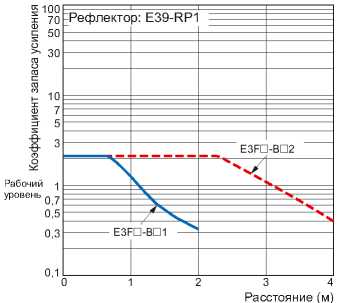

E3FA-B_1	100...500 мм		E39-RP1	1	для E3FA-B_ и E3FB-B_
E3FB-B_1
E3FA-B_2	0,1...2 м
E3FB-B_2

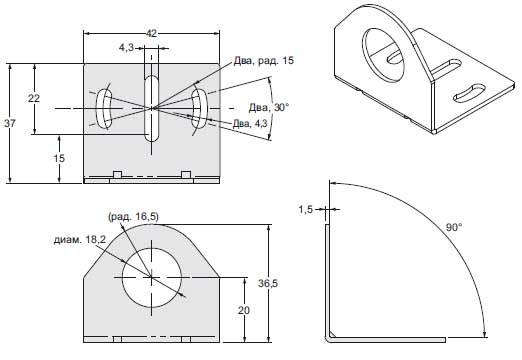

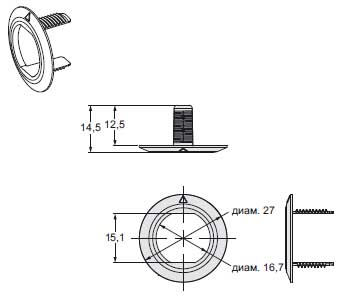

Монтажные кронштейны

Монтажный кронштейн в комплекте с датчиком не поставляется и, при необходимости, должен заказываться отдельно.

Датчик	Внешний вид	Модель (материал)	Количество	Примечания
Для всех моделей		E39-L183 (SUS304)	1	Монтажный кронштейн
E3FA-_		E39-L182 (полиформальдегид)	1	Утопленный монтажный кронштейн
E3RA-_

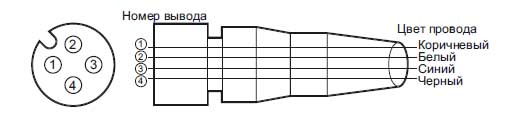

Разъемы для входов/выходов датчика

Предназначены для моделей с разъемом. Ответный разъем в комплекте с датчиком не поставляется и должен заказываться отдельно.

Датчик	Размер	Кабель	Внешний вид	Тип кабеля		Модель
Модели с разъемом M12	M12	Стандартный	Продольный луч	2 м	4 вывода	XS2F-M12PVC4S2M
				5 м		XS2F-M12PVC4S5M
			Г-образный	2 м		XS2F-M12PVC4A2M
				5 м		XS2F-M12PVC4A5M

Расшифровка номера модели

1. Название серии
   • FA: Цилиндрический, продольный луч, пластиковый корпус
   • RA: Цилиндрический, поперечный луч, пластиковый корпус
   • FB: Цилиндрический, продольный луч, металлический корпус
   • RB: Цилиндрический, поперечный луч, металлический корпус
2. Оптическая система
   • T: Пересечение луча
   • R: Отражение от рефлектора, с функцией MSR
   • D: Диффузное отражение
   • L: С подавлением дальней зоны
   • V: С ограниченным расстоянием отражения

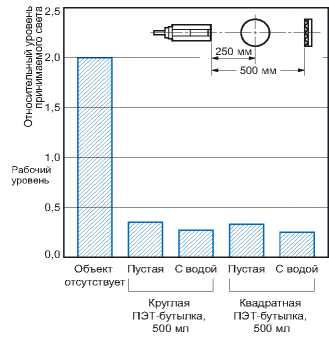

   • B: Обнаружение прозрачных объектов с помощью поляризационного фильтра
3. Выход
   • P: PNP
   • N: NPN
4. Подключение
   • Кабель
   • Разъем M12 (4-конт.)
5. Обозначение расстояния срабатывания, обозначение источника света
   • Порядковый номер
6. Излучатель/приемник
   • D: Приемник
   • L: Излучатель
7. Длина кабеля
   • Пропуск: модель с разъемом

Пример:

E3FA-TP11 2M - Цилиндрический датчик, продольный луч, пластиковый корпус/на пересечение луча/PNP/кабель/обозначение расстояния срабатывания/длина кабеля 2 м

E3RA-TN12-D - Цилиндрический датчик, поперечный луч, пластиковый корпус/на пересечение луча/NPN/разъем M12 (4-конт.)/ обозначение расстояния срабатывания/приемник/модель с разъемом

E3FA-VP12 - Цилиндрический датчик, продольный луч, пластиковый корпус/ограниченное расстояние отражения/PNP/ разъем M12 (4-конт.)/обозначение расстояния срабатывания/модель с разъемом

Номинальные параметры и технические характеристики

Модели с продольным лучом (E3FA/E3FB)

Оптическая система			Пересечение луча		Отражение от рефлектора, с функцией MSR	Коаксиальная система, отражение от рефлектора, с функцией MSR
Модель	Выход NPN	Кабель	E3F_-TN11 2M	E3FA-TN12 2M	E3F_-RN11 2M	E3F_-RN12 2M
		Разъем М12	E3F_-TN21	E3FA-TN22	E3F_-RN21	E3F_-RN22
	Выход PNP	Кабель	E3F_-TP11 2M	E3FA-TP12 2M	E3F_-RP11 2M	E3F_-RP12 2M
Параметр		Разъем М12	E3F_-TP21	E3FA-TP22	E3F_-RP21	E3F_-RP22
Расстояние срабатывания			20 м	15 м	0,1...4 м (с E39-R1S)	0...500 мм (с E39-R1S)
Диаметр пятна (справочное значение)			----
Стандартный обнаруживаемый объект			Непрозрачный объект: миним. диам. 7 мм		Непрозрачный объект: миним. диам. 75 мм
Гистерезис			----
Рабочий угол			Миним. 2°
Источник света (длина волны)			Красный светодиод (624 нм)	Инфракрасный светодиод (850 нм)	Красный светодиод (624 нм)
Напряжение источника питания			10…30 В= (с учетом пульсаций напряжения 10 % (размах) макс.)
Потребление тока			Макс. 40 мA (Излучатель: макс. 25 мА. Приемник: макс. 15 мА)		Макс. 25 мA
Управляющий выход			NPN/PNP (с открытым коллектором) Ток нагрузки: макс. 100 мА (остаточное напряжение: макс. 3 В), напряжение питания нагрузки: макс. 30 В=
Режим срабатывания			Включение по свету или затенению (определяется схемой подключения)
Индикаторы			Индикатор срабатывания (оранжевый)
			Индикатор стабильности (зеленый)
			Индикатор питания (зеленый): только излучатель модели на пересечение луча
Электрическая защита			Защита от обратной полярности по питанию, защита от короткого замыкания на выходе, защита от обратной полярности на выходе
Время срабатывания			0,5 мс
Регулировка чувствительности			Регулятор на один оборот
Внешнее освещение (сторона приемника)			Лампа накаливания: макс. 3000 лк; дневной свет: макс. 10000 лк
Температура окружающего воздуха			Эксплуатация: от –25 до 55°C/хранение: от –30 до 70°C (без обледенения или конденсации)
Относительная влажность окружающего воздуха			Эксплуатация: 35...85 %; хранение: 35 %...95 % (без конденсации)
Сопротивление изоляции			Миним. 20 MОм при 500 В=
Испытательное напряжение изоляции			1000 В~ при 50/60 Гц в течение 1 мин между токонесущими частями и корпусом
Вибропрочность			Разрушение: 10...55 Гц, с амплитудой размаха 1,5 мм по 2 часа в каждом из направлений X, Y и Z
Ударопрочность			Разрушение: 500 м/с2, 3 раза по каждой из осей X, Y, и Z
Степень защиты			IEC: IP67, DIN 40050-9: IP69K*
Масса (в упаковке/ только датчик)	Встроенный кабель (2M)		E3FA: приблиз. 110 г/приблиз. 50 г		E3FA: приблиз. 60 г/приблиз. 50 г
			E3FB: приблиз. 175 г/приблиз. 65 г		E3FB: Приблиз. 95 г/приблиз. 65 г
	Разъем		E3FA: приблиз. 30 г/приблиз. 10 г		E3FA: приблиз. 20 г/приблиз. 10 г
			E3FB: приблиз. 85 г/приблиз. 20 г		E3FB: Приблиз. 50 г/приблиз. 20 г
Материал	Корпус		E3FA: АБС-сополимер, E3FB: никелированная латунь
	Линза и индикаторы		Полиметилметакрилат (PMMA)
	Ручка регулировки		Полиформальдегид (POM)

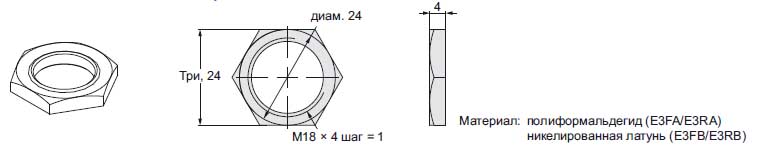

	Гайка		E3FA: полиформальдегид, E3FB: никелированная латунь
Дополнительные принадлежности			Инструкция по эксплуатации Гайка M18 (4 шт.)		Инструкция по эксплуатации Гайка M18 (2 шт.)

* Согласно спецификации степени защиты IP69K

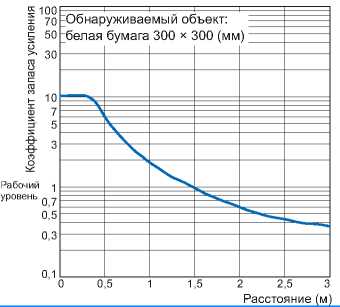

Оптическая система			Диффузное отражение
Модель	Выход NPN	Кабель	E3F_-DN11 2M	E3F_-DN12 2M	E3F_-DN13 2M	E3FA-DN14 2M	E3FA-DN15 2M	E3FA-DN16 2M
		Разъем М12	E3F_-DN21	E3F_-DN22	E3F_-DN23	E3FA-DN24	E3FA-DN25	E3FA-DN26
	Выход PNP	Кабель	E3F_-DP11 2M	E3F_-DP12 2M	E3F_-DP13 2M	E3FA-DP14 2M	E3FA-DP15 2M	E3FA-DP16 2M
Параметр		Разъем М12	E3F_-DP21	E3F_-DP22	E3F_-DP23	E3FA-DP24	E3FA-DP25	E3FA-DP26
Расстояние срабатывания (белая бумага:300 x 300 мм)			100 мм	300 мм	1 м	100 мм	300 мм	1 м
Диаметр пятна (справочное значение)			40 x 45 мм	40 x 50 мм	120 x 150 мм	40 x 45 мм	40 x 50 мм	120 x 150 мм
Стандартный обнаруживаемый объект			----
Гистерезис			Макс. 20 %
Рабочий угол			----
Источник света (длина волны)			Красный светодиод (624 нм)			Инфракрасный светодиод (850 нм)
Напряжение источника питания			10…30 В= (с учетом пульсаций напряжения 10 % (размах) макс.)
Потребление тока			Макс. 25 мA
Управляющий выход			NPN/PNP (с открытым коллектором) Ток нагрузки: макс. 100 мА (остаточное напряжение: макс. 3 В), напряжение питания нагрузки: макс. 30 В=
Режим срабатывания			Включение по свету или затенению (определяется схемой подключения)
Индикаторы			Индикатор срабатывания (оранжевый). Индикатор стабильности (зеленый)
Электрическая защита			Защита от обратной полярности по питанию, защита от короткого замыкания на выходе, защита от обратной полярности на выходе
Время срабатывания			0,5 мс
Регулировка чувствительности			Регулятор на один оборот
Внешнее освещение (сторона приемника)			Лампа накаливания: макс. 3000 лк; дневной свет: макс. 10000 лк
Температура окружающего воздуха			Эксплуатация: от –25 до 55°C/хранение: от –30 до 70°C (без обледенения или конденсации)
Относительная влажность окружающего воздуха			Эксплуатация: 35...85 %; хранение: 35 %...95 % (без конденсации)
Сопротивление изоляции			Миним. 20 MОм при 500 В=
Испытательное напряжение изоляции			1000 В~ при 50/60 Гц в течение 1 мин между токонесущими частями и корпусом
Вибропрочность			Разрушение: 10...55 Гц, с амплитудой размаха 1,5 мм по 2 часа в каждом из направлений X, Y и Z
Ударопрочность			Разрушение: 500 м/с2, 3 раза по каждой из осей X, Y, и Z
Степень защиты			IEC: IP67, DIN 40050-9: IP69K*
Масса (в упаковке/ только датчик)	Встроенный кабель (2M)		E3FA: приблиз. 60 г/приблиз. 50 г
			E3FB: Приблиз. 95 г/приблиз. 65 г
	Разъем		E3FA: приблиз. 20 г/приблиз. 10 г
			E3FB: Приблиз. 50 г/приблиз. 20 г
Материал	Корпус		E3FA: АБС-сополимер, E3FB: никелированная латунь
	Линза и индикаторы		Полиметилметакрилат (PMMA)
	Ручка регулировки		Полиформальдегид (POM)
	Гайка		E3FA: полиформальдегид, E3FB: никелированная латунь
Дополнительные принадлежности			Инструкция по эксплуатации. Гайка M18 (2 шт.)

* Согласно спецификации степени защиты IP69K

Оптическая система			BGS (подавление дальней зоны)		С ограниченным расстоянием отражения	Обнаружение прозрачных объектов с помощью поляризационного фильтра
Модель	Выход NPN	Кабель	E3F_-LN11 2M	E3F_-LN12 2M	E3F_-VN11 2M	E3F_-BN11 2M	E3F_-BN12 2M
		Разъем М12	E3F_-LN21	E3F_-LN22	E3F_-VN21	E3F_-BN21	E3F_-BN22
	Выход PNP	Кабель	E3F_-LP11 2M	E3F_-LP12 2M	E3F_-VP11 2M	E3F_-BP11 2M	E3F_-BP12 2M
Параметр		Разъем М12	E3F_-LP21	E3F_-LP22	E3F_-VP21	E3F_-BP21	E3F_-BP22
Расстояние срабатывания (белая бумага: 300 x 300 мм)			100 мм	200 мм	От 10 до 50 мм (стекло (t = 1,0 мм): 150 x 150 мм)	100...500 мм (с E39-RP1)	0,1...2 м (с E39-RP1)
Диаметр пятна (справочное значение)			10 x 10 мм	10 x 15 мм	10 x 10 мм	----
Стандартный обнаруживаемый объект			----			(стекло (t = 1,0 мм): 150 x 150 мм
Гистерезис			Макс. 20 %		----
Рабочий угол			----
Источник света (длина волны)			Красный светодиод (624 нм)
Напряжение источника питания			10…30 В= (с учетом пульсаций напряжения 10 % (размах) макс.)
Потребление тока			Макс. 25 мA
Управляющий выход			NPN/PNP (с открытым коллектором) Ток нагрузки: макс. 100 мА (остаточное напряжение: макс. 3 В), напряжение питания нагрузки: макс. 30 В=
Режим срабатывания			Включение по свету или затенению (определяется схемой подключения)
Индикаторы			Индикатор срабатывания (оранжевый)
			Индикатор стабильности (зеленый)
			Индикатор питания (зеленый): только излучатель модели на пересечение луча
Электрическая защита			Защита от обратной полярности по питанию, защита от короткого замыкания на выходе, защита от обратной полярности на выходе
Время срабатывания			0,5 мс
Регулировка чувствительности			Фиксированная чувствительность		Регулятор на один оборот
Внешнее освещение (сторона приемника)			Лампа накаливания: макс. 3000 лк; дневной свет: макс. 10000 лк
Температура окружающего воздуха			Эксплуатация: от –25 до 55°C/хранение: от –30 до 70°C (без обледенения или конденсации)
Относительная влажность окружающего воздуха			Эксплуатация: 35...85 %; хранение: 35 %...95 % (без конденсации)
Сопротивление изоляции			Миним. 20 MОм при 500 В=
Испытательное напряжение изоляции			1000 В~ при 50/60 Гц в течение 1 мин между токонесущими частями и корпусом
Вибропрочность			Разрушение: 10...55 Гц, с амплитудой размаха 1,5 мм по 2 часа в каждом из направлений X, Y и Z
Ударопрочность			Разрушение: 500 м/с2, 3 раза по каждой из осей X, Y, и Z
Степень защиты			IEC: IP67, DIN 40050-9: IP69K*
Масса (в упаковке/ только датчик)	Встроенный кабель (2M)		E3FA: приблиз. 60 г/приблиз. 50 г
			E3FB: Приблиз. 95 г/приблиз. 65 г
	Разъем		E3FA: приблиз. 20 г/приблиз. 10 г
			E3FB: Приблиз. 50 г/приблиз. 20 г
Материал	Корпус		E3FA: АБС-сополимер, E3FB: никелированная латунь
	Линза и индикаторы		Полиметилметакрилат (PMMA)
	Ручка регулировки		Полиформальдегид (POM)
	Гайка		E3FA: полиформальдегид, E3FB: никелированная латунь
Дополнительные принадлежности			Инструкция по эксплуатации Гайка M18 (2 шт.)

* Согласно спецификации степени защиты IP69K

Модели с поперечным лучом (E3RA/E3RB)

Оптическая система			Пересечение луча	Отражение от рефлектора с функцией MSR	Диффузное отражение
Модель	Выход NPN	Кабель	E3R_-TN11 2M	E3R_-RN11 2M	E3R_-DN11 2M	E3R_-DN12 2M	E3R_-DN13 2M
		Разъем М12	E3R_-TN21	E3R_-RN21	E3R_-DN21	E3R_-DN22	E3R_-DN23
	Выход PNP	Кабель	E3R_-TP11 2M	E3R_-RP11 2M	E3R_-DP11 2M	E3R_-DP12 2M	E3R_-DP13 2M
Параметр		Разъем М12	E3R_-TP21	E3R_-RP21	E3R_-DP21	E3R_-DP22	E3R_-DP23
Расстояние срабатывания			15 м	0,1...3 м с E39-R1S)	100 мм (белая бумага: 300 x 300 мм)	300 мм (белая бумага: 300 x 300 мм)	700 мм (белая бумага: 300 x 300 мм)
Диаметр пятна (справочное значение)			----		35 x 40 мм Расстояние срабатывания 100 мм	40 x 45 мм Расстояние срабатывания 300 мм	90 x 120 мм Расстояние срабатывания 700 мм
Стандартный обнаруживаемый объект			Непрозрачный объект: миним. диам. 7 мм	Непрозрачный объект: миним. диам. 75 мм	----
Гистерезис			----		Макс. 20 %
Рабочий угол			Миним. 2°		----
Источник света (длина волны)			Красный светодиод (624 нм)
Напряжение источника питания			10…30 В= (с учетом пульсаций напряжения 10 % (размах) макс.)
Потребление тока			Макс. 40 мА. (Излучатель: макс. 25 мА. Приемник: макс. 15 мА)	Макс. 25 мA
Управляющий выход			NPN/PNP (с открытым коллектором) Ток нагрузки: макс. 100 мА (остаточное напряжение: макс. 3 В), напряжение питания нагрузки: макс. 30 В=
Режим срабатывания			Включение по свету или затенению (определяется схемой подключения)
Индикаторы			Индикатор срабатывания (оранжевый)
			Индикатор стабильности (зеленый)
			Индикатор питания (зеленый): только излучатель модели на пересечение луча
Электрическая защита			Защита от обратной полярности по питанию, защита от короткого замыкания на выходе, защита от обратной полярности на выходе
Время срабатывания			0,5 мс
Регулировка чувствительности			Регулятор на один оборот
Внешнее освещение (сторона приемника)			Лампа накаливания: макс. 3000 лк; дневной свет: макс. 10000 лк
Температура окружающего воздуха			Эксплуатация: от –25 до 55°C/хранение: от –30 до 70°C (без обледенения или конденсации)
Относительная влажность окружающего воздуха			Эксплуатация: 35...85 %; хранение: 35 %...95 % (без конденсации)
Сопротивление изоляции			Миним. 20 MОм при 500 В=
Испытательное напряжение изоляции			1000 В~ при 50/60 Гц в течение 1 мин между токонесущими частями и корпусом
Вибропрочность			Разрушение: 10...55 Гц, с амплитудой размаха 1,5 мм по 2 часа в каждом из направлений X, Y и Z
Ударопрочность			Разрушение: 500 м/с2, 3 раза по каждой из осей X, Y, и Z
Степень защиты			IEC: IP67, DIN 40050-9: IP69K*
Масса (в упаковке/ только датчик)	Встроенный кабель (2M)		E3RA: приблиз. 110 г/ приблиз. 50 г	E3RA: приблиз. 60 г/приблиз. 50 г
			E3RB: приблиз. 175 г/ приблиз. 65 г	E3RB: Приблиз. 95 г/приблиз. 65 г
	Разъем		E3RA: приблиз. 30 г/ приблиз. 10 г	E3RA: приблиз. 20 г/приблиз. 10 г
			E3RB: приблиз. 85 г/ приблиз. 20 г	E3RB: Приблиз. 50 г/приблиз. 20 г
Материал	Корпус		E3RA: АБС-сополимер, E3RB: никелированная латунь
	Линза и индикаторы		Полиметилметакрилат (PMMA)
	Ручка регулировки		Полиформальдегид (POM)
	Гайка		E3RA: полиформальдегид, E3RB: никелированная латунь
Дополнительные принадлежности			Инструкция по эксплуатации Гайка M18 (4 шт.)	Инструкция по эксплуатации Гайка M18 (2 шт.)

* Согласно спецификации степени защиты IP69K

Технические данные (справочные)

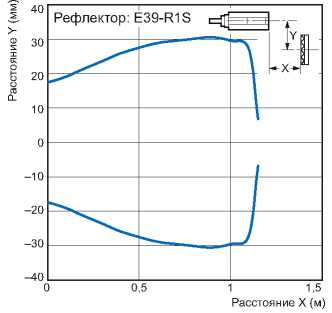

Рабочая зона обнаружения при параллельном расположении

Модели на пересечение луча	Модели на отражение от рефлектора (с функцией MSR)
E3F_-T_, E3R_-T_	E3F_-R_1, E3R_-R_1	E3F_-R_2

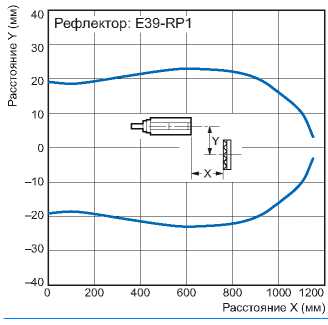

Обнаружение прозрачных объектов с помощью поляризационного фильтра
E3F_-B_1	E3F_-B_2

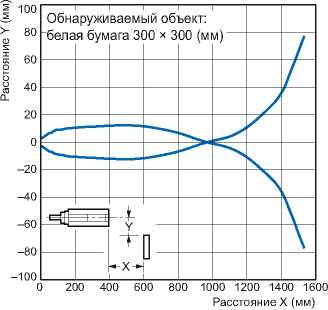

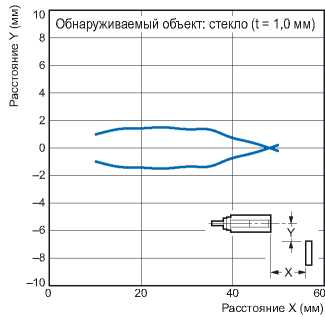

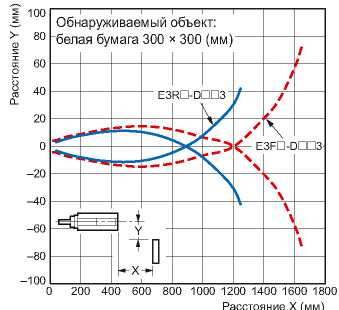

Рабочая зона обнаружения

Модели на диффузное отражение
E3F_-D_1, E3F_-D_2, E3R_-D_1, E3R_-D_2	E3F_-D_3, E3R_-D_3	E3FA-D_4, E3FA-D_5
	Модели с подавлением дальней зоны (BGS	С ограниченным расстоянием отражения
E3FA-D_6	E3F_-L_1, E3F_-L_2	E3F_-V_

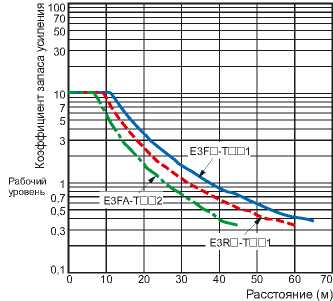

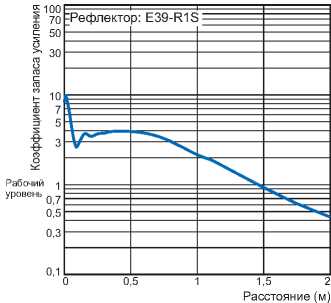

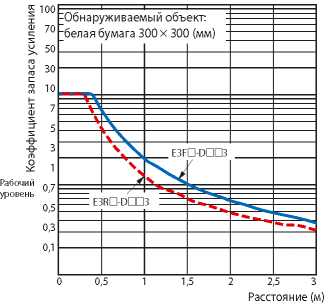

Зависимость запаса по усилению от расстояния

Модели на пересечение луча	Модели на отражение от рефлектора (с функцией MSR)
E3F_-T_, E3R_-T_	E3F_-R_1, E3R_-R_1	E3F_-R_2
Модели на диффузное отражение
E3F_-D_1, E3F_-D_2, E3R_-D_1, E3R_-D_2	E3F_-D_3, E3R_-D_3	E3FA-D_4, E3FA-D_5
	Обнаружение прозрачных объектов с помощью поляризационного фильтра	С ограниченным расстоянием отражения
E3FA-D_6	E3F_-B_1, E3F_-B_2	E3F_-V_

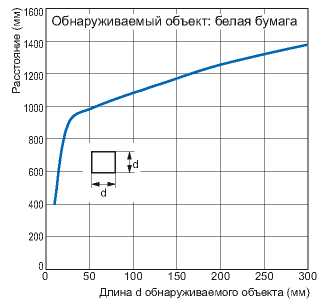

Зависимость расстояния срабатывания от размера обнаруживаемого объекта

Модели на диффузное отражение
E3F_-D_1, E3F_-D_2, E3R_-D_1, E3R_-D_2	E3F_-D_3, E3R_-D_3
E3FA-D_4, E3FA-D_5	E3FA-D_6

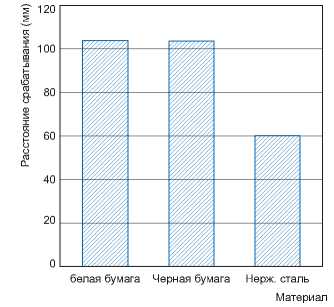

Зависимость расстояния срабатывания от материала обнаруживаемого объекта

Модели с подавлением дальней зоны (BGS)
E3F_-L_1	E3F_-L_2

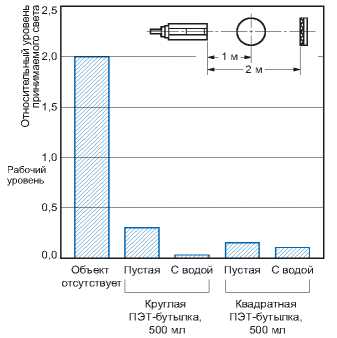

Зависимость запаса по усилению при затенении от характеристик обнаруживаемого объекта

Обнаружение прозрачных объектов с помощью поляризационного фильтра
E3F_-B_1	E3F_-B_2

Зависимость расстояния срабатывания от цвета поверхности объекта

Модели на диффузное отражение
E3FA-D_4	E3FA-D_5	E3FA-D_6

Схемы выходных цепей

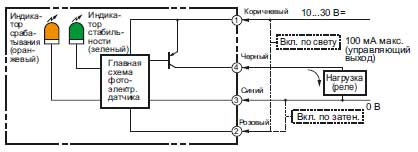

Выход PNP

Модель	Режим срабатывания	Временная диаграмма	Выбор режима срабатывания	Схема выхода
	Вкл. по свету		Соедините розовый провод (вывод 2) с коричневым (вывод 1).	Приемники моделей на пересечение луча, модели на отражение от рефлектора, модели на диффузное отражение, модели с ограниченной зоной отражения. Обнаружение прозрачных объектов с помощью поляризационного фильтра.
E3F_-TP_	Вкл. по затен		Соедините розовый провод (вывод 2) с синим (вывод 3) или оставьте розовый провод (вывод 2) не подсоединенным.
E3F_-RP_
E3F_-DP_
E3F_-VP_
E3F_-BP_
E3R_-TP_
E3R_-RP_
E3R_-DP_

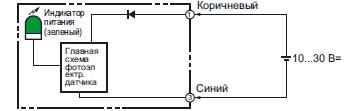

	Излучатель датчика на пересечение луча
E3F_-LP_	Вкл. по свету		Соедините розовый провод (вывод 2) с коричневым (вывод 1).	Подавление дальней зоны
	Вкл. по затен.		Соедините розовый провод (вывод 2) с синим (вывод 3) или оставьте розовый провод (вывод 2) не подсоединенным.

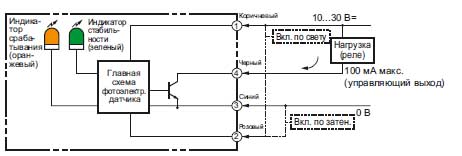

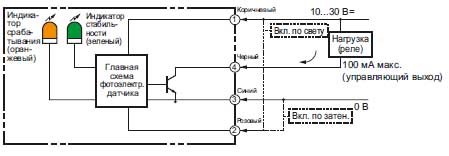

Выход NPN

Модель	Режим срабатывания	Временная диаграмма	Выбор режима срабатывания	Схема выхода
	Вкл. по свету		Соедините розовый провод (вывод 2) с коричневым (вывод 1) или оставьте розовый провод (вывод 2) не подсоединенным.	Приемники моделей на пересечение луча, модели на отражение от рефлектора, модели на диффузное отражение, модели с ограниченной зоной отражения. Обнаружение прозрачных объектов с помощью поляризационного фильтра.
E3F_-TN_	Вкл. по затен		Соедините розовый провод (вывод 2) с синим (вывод 3).
E3F_-RN_
E3F_-DN_
E3F_-VN_
E3F_-BN_
E3R_-TN_
E3R_-RN_
E3R_-DN_
	Излучатель датчика на пересечение луча
E3F_-LN_	Вкл. по свету		Соедините розовый провод (вывод 2) с коричневым (вывод 1) или оставьте розовый провод (вывод 2) не подсоединенным.	Подавление дальней зоны
	Вкл. по затен.		Соедините розовый провод (вывод 2) с синим (вывод 3).

Назначение выводов разъема

- Расположение выводов разъема M12

Разъемы (разъемы для входов/выходов датчика)

- Разъемы M12 на 4 вывода

Назначение проводов

1. Коричневый провод - Напряжение питания (+V)
2. Белый провод - Выбор вкл. по свету/затен.
3. Синий провод - Напряжение питания (0 В)
4. Черный провод - Выход

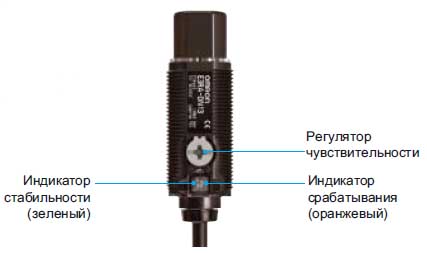

Органы управления и индикации

Продольный луч, пластиковый корпус		Поперечный луч, пластиковый корпус
С регулировкой:		С регулировкой:
E3FA-T_-D		E3RA-T_-D
E3FA-R_		E3RA-R_
E3FA-D_		E3RA-D_
E3FA-V_		Без регулировки:
E3FA-A_		E3RA-T_-L*
Без регулировки:
E3FA-T_-L*
E3FA-L_

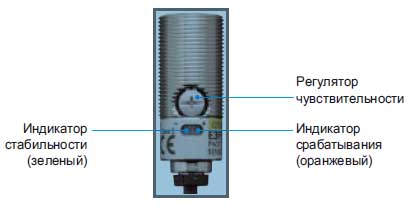

Продольный луч, металлический корпус		Поперечный луч, металлический корпус
С регулировкой:		С регулировкой:
E3FB-T_-D		E3RB-T_-D
E3FB-R_		E3RB-R_
E3FB-D_		E3RB-D_
E3FB-V_		Без регулировки:
E3FB-A_		E3RB-T_-L*
Без регулировки:
E3FB-T_-L*
E3FB-L_

Габаритные размеры

Датчики (E3FA/E3RA пластиковый корпус)

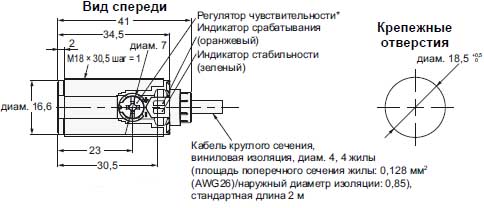

Серия E3FA. Модели с кабелем
E3FA-T_1_
E3FA-R_1_
E3FA-D_1_
E3FA-L_1_
E3FA-V_11
E3FA-B_1_
	Подходящие модели	Подходящие модели	Подходящие модели
	E3FA-T_1_	E3FA-R_11	E3FA-T_1_-D
	E3FA-R_12	E3FA-D_1_	E3FA-R_12
	E3FA-B_11	E3FA-L_1_	E3FA-D_1_
		E3FA-V_11	E3FA-V_11
		E3FA-B_12	E3FA-B_12

Серия E3FA. Модели с разъемом M12
E3FA-T_2_
E3FA-R_2_
E3FA-D_2_
E3FA-L_2_
E3FA-V_21
E3FA-B_2_
	Подходящие модели	Подходящие модели	Подходящие модели
	E3FA-T_2_	E3FA-R_21	E3FA-T_2_-D
	E3FA-R_22	E3FA-D_2_	E3FA-R_22
	E3FA-B_21	E3FA-L_2_	E3FA-D_2_
		E3FA-V_21	E3FA-V_21
		E3FA-B_22	E3FA-B_22

Серия E3RA. Модели с кабелем
E3RA-T_11
E3RA-R_11
E3RA-D_1_
	Подходящие модели	Подходящие модели	Подходящие модели
	E3RA-T_11	E3RA-R_11
		E3RA-D_1_

Серия E3RA. Модели с разъемом M12
E3RA-T_21
E3RA-R_21
E3RA-D_2_
	Подходящие модели	Подходящие модели
	E3RA-T_21	E3RA-R_21
		E3RA-D_2_

Датчики (E3FB/E3RB металлический корпус)

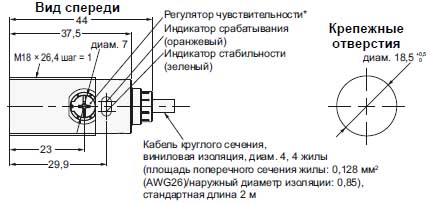

Серия E3FB. Модели с кабелем
E3FB-T_11
E3FB-R_1_
E3FB-D_1_
E3FB-L_1_
E3FB-V_11
E3FB-B_1_
	Подходящие модели	Подходящие модели	Подходящие модели
	E3FB-T_11	E3FB-R_11	E3FB-T_11-D
	E3FB-R_12	E3FB-D_1_	E3FA-R_12
	E3FB-B_11	E3FB-L_1_	E3FB-D_1_
		E3FB-V_11	E3FB-V_11
		E3FB-B_12	E3FB-B_12

Серия E3FB. Модели с разъемом M12
E3FB-T_21
E3FB-R_2_
E3FB-D_2_
E3FB-L_2_
E3FB-V_21
E3FB-B_2_
	Подходящие модели	Подходящие модели	Подходящие модели
	E3FB-T_21	E3FB-R_21	E3FB-T_21-D
	E3FB-R_22	E3FB-D_2_	E3FB-R_22
	E3FB-B_21	E3FB-L_2_	E3FB-D_2_
		E3FB-V_21	E3FB-V_21
		E3FB-B_22	E3FB-B_22

Серия E3RB. Модели с кабелем
E3RB-T_11
E3RB-R_11
E3RB-D_1_
	Подходящие модели	Подходящие модели	Подходящие модели
	E3RB-T_11	E3RB-R_11
		E3RB-D_1_

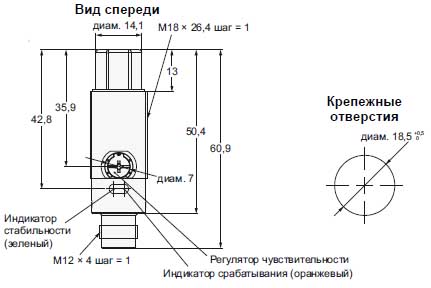

Серия E3RB. Модели с разъемом M12
E3RB-T_21
E3RB-R_21
E3RB-D_2_
	Подходящие модели	Подходящие модели
	E3RB-T_21	E3RB-R_21
		E3RB-D_2_

Гайка (поставляется в комплекте с датчиком)

Принадлежности (заказываются отдельно)

Рефлекторы (отражатели)

E39-L183	E39-RP1

Монтажные кронштейны

E39-L183	E39-L182
