Фотоэлектрические датчики серии E3Z

Преимущества E3Z

• Стабильность работы, подтвержденная практикой
  • …при изменении рабочих условий
  • …намного дольше ожидаемого срока службы
  • …где бы ни работало ваше оборудование
• Упрощение конструирования – одинаковый типоразмер корпуса независимо от функций
• Наилучшее соотношение цены и функциональности – создано для массового производства

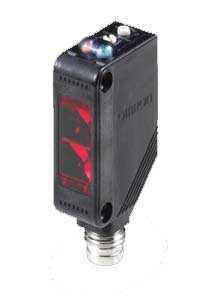

E3Z - Контроль рабочих условий	E3Z - Общее назначение
Снижение общих эксплуатационных расходов	Надежные, точные, простые в эксплуатации
Даже самый надежный датчик может не сработать, если будет нарушена центровка, если он покроется пылью или если произойдет отсоединение или обрыв кабеля. Серия датчиков E3Z с функцией контроля рабочих условий, которая состоит в активной или пассивной проверке функционирования датчика, способна распознавать неисправности, упрощая ремонт и сокращая время простоя оборудования. Объедините этот датчик с ПЛК или системой ввода/вывода SmartSlice компании Omron, и ваше оборудование всегда будет работать безотказно!	Серия датчиков E3Z общего назначения – превосходный выбор для большинства систем, в которых требуется применение фотоэлектрических датчиков. Встроенная микросхема высокочувствительного фотоприемника, а также автоматизированное совмещение всех оптических узлов позволили добиться необычайно высоких эксплуатацион- ных характеристик. К тому же, серия обладает исключительной гибкостью с точки зрения монтажа и подключения.

Датчики E3Z – новое определение надежности

Ничто не способно остановить датчики E3Z – ведь они сконструированы в расчете на преодоление любых трудностей. Например, усовершенствованная технология импульсной синхронизации обеспечивает непрерывную работу даже в условиях изменяющейся освещенности, что имеет место при искусственном освещении и высокой яркости объектов на заднем плане. Тщательное экранирование исключает сбои из-за помех, источниками которых являются преобразователи переменного тока или оборудование беспроводной связи. А прецизионная оптическая система с мощным светодиодом сводит к минимуму вероятность неправильного срабатывания из-за неточного совмещения или загрязнения.

E3Z - Лазерный. Идеальное решение для точных задач

В серии лазерных датчиков E3Z используется лазерный источник видимого света, который позволяет точно обнаруживать и определять положение даже очень мелких объектов. Благодаря мощному лазерному диоду красного цвета (Класс 1) обеспечивается высокий эксплуатационный ресурс, а за счет функции прецизионного подавления дальней зоны и низкой ошибки темного/светлого гарантируется точное обнаружение. Уникальная технология высокоточной юстировки, предложенная компанией Omron, сводит к минимуму отклонение оси луча.

E3Z-B Образцовое обнаружение бутылок

Датчики серии E3Z-B обеспечивают простое и надежное обнаружение широко распро- страненных бутылок и прозрачных объектов. Мощность светодиода оптимизирована для работы с прозрачными бутылками из полиэтилентерефталата (ПЭТ), однако все датчики данной серии снабжены потенциометром, который позволяет легко отрегулировать мощность для обнаружения широкого круга стандартных прозрачных объектов, как отдельных, так и объединенных в группы.

E3Z	E3Z - Лазерный	E3Z-[]G E3Z-[]J	E3Z-B
Обнаружение стандартных объектов	Точное обнаружение и определение положения	Обнаружение объектов + контроль состояния датчика	Обнаружение прозрачных бутылок

E3ZM – надежный и практичный, из нержавеющей стали

Высокие требования к гигиене или жесткие условия эксплуатации означают, что предпочтение будет отдано нержавеющей стали. Применив новую технологию формования, компания Omron создала датчики в корпусе из нержавеющей стали, доступные для более широкого круга потребителей на рынке. При сроке службы, который в 20 или даже больше раз превышает срок службы обычных датчиков в пластмассовом или металлическом корпусе, датчики серии E3ZM сокращают простои оборудования и расходы на обслуживание, связанные с неисправностью датчиков из-за воздействия агрессивных веществ, мойки под высоким давлением или механических повреждений.

E3ZM-B Повышенная стабильность обнаружения ПЭТ бутылок

Новое техническое решение, реализованное в датчике E3ZM-B, состоит в использовании эффекта поляризации света в ПЭТ материалах с целью достижения более высокого запаса по уровню сигнала. Это гарантирует стабильную работу и устраняет влияние температурного дрейфа, толщины стенок или формы бутылок.

E3ZM Датчик в корпусе из нержавеющей стали

Датчики серии E3ZM выпускаются в корпусах из высококачественной нержавеющей стали марки SUS 316L, при изготовлении которых используется специальный процесс литья металла под давлением. Компактный корпус и мощный светодиод обеспечивают оптимальное сочетание функциональности и компактности. Датчики этой серии отличаются повышенной прочностью и отлично подходят для работы в наиболее неблагоприятных условиях, когда требования к гигиене и коррозионной стойкости имеют первостепенное значение.

E3ZM	E3ZM-C	E3ZM-V	E3ZM-B
Обнаружение объектов в жестких условиях эксплуатации	Обнаружение объектов + повышенная стойкость к маслам	Обнаружение печатных меток	Обнаружение ПЭТ бутылок

Преимущества E3ZM

• Более длительный срок службы в жестких условиях эксплуатации
• Более высокая защита от механических повреждений
• кономически эффективное решение для конструкций из нержавеющей стали

E3ZM-V Надежное обнаружение меток	E3ZM-C Повышенная стойкость к маслам
Серия E3ZM-V обеспечивает надежное обнаружение любой стандартной печатной маркировки в системах упаковки пищевых продуктов. Особенностью данной серии является белый светодиод для стабильного обнаружения разноцветных печатных меток, а также простое и удобное обучение нажатием одной кнопки или дистанционное обучение.	E3ZM-C - это маслостойкий датчик в корпусе из нержавеющей стали, который также отличается высочайшей водонепроницаемостью. Рекомендуется для применения в условиях повышенной загрязненности и сильных механических воздействий, характерных, например, для сборочных конвейеров автомобильных заводов. Обладает повышенным эксплуатационным ресурсом и обеспечивает уверенное обнаружение объектов при любых обстоятельствах. Оранжевый светодиод высокой яркости в модели на пересечение луча гарантирует простую центровку.

Жесткие условия эксплуатации	Контроль состояния датчика	Устойчивость к электромагнитным помехам
Герметичный корпус	Высокая устойчивость к интенсивному внешнему освещению	Надежная конструкция

Гарантия долгой и безотказной работы

Как и вся продукция компании Omron, семейство E3Z производится с соблюдением исключительно высоких технических стандартов, которые по своим требованиям намного превосходят даже самые строгие современные международные нормативы. Каковы бы ни были применение или среда эксплуатации, в надежности этих датчиков можно не сомневаться.

• Прочные, водонепроницаемые корпуса отвечают таким строгим стандартам на защиту от проникновения, как IP67 и IP69K.
• Высокая степень устойчивости к электромагнитным помехам гарантирует отсутствие влияния случайно возникающих полей на работу датчиков.
• Передовое схемное решение обеспечивает исключительную стабильность при любых условиях эксплуатации – даже в системах с плавающим заземлением.

Более того, строгий контроль качества в процессе производства гарантирует исключительно высокий уровень качества конечной продукции, ставший визитной карточкой компании Omron. Благодаря этому датчики семейства E3Z отличаются чрезвычайно низким процентом возврата. Это одновременно сокращает затраты на пусконаладочные работы для новых установок, а также затраты на техническое обслуживание в процессе эксплуатации.

Omron E3Z. Информация для заказа

Тип датчика	Внешний вид	Способ подключения	Расстояние обнаружения	Модель
				Выход NPN	Выход PNP
Пересечение луча		Встроенный кабель 2м *1	30м	E3Z-T62	E3Z-T82
		Разъем		E3Z-T62-G0 *2	E3Z-T82-G0
		Встроенный кабель 2м *1	15м	E3Z-T67	E3Z-T87
		Разъем		E3Z-T67-G0	E3Z-T87-G0
		Встроенный кабель 2м *1	10м	E3Z-T61	E3Z-T81
		Разъем		E3Z-T66	E3Z-T86
Отражение от рефлектора (с функцией MRS)	*3	Встроенный кабель 2м *1	4м [100мм] *4	E3Z-R61	E3Z-R81
		Разъем		E3Z-R66	E3Z-R86
Модель с диффузным отражением		Встроенный кабель 2м *1	от 5 до 100мм (широкий угол обзора)	E3Z-D61	E3Z-D81
		Разъем		E3Z-D66	E3Z-D86
		Встроенный кабель 2м *1, *5	1м	E3Z-D62	E3Z-D82
		Разъем		E3Z-D67	E3Z-D87
Модель с тонким лучем отражение от рефлектора		Встроенный кабель 2м *1	90±30 мм	E3Z-L61	E3Z-L81
		Разъем		E3Z-L66	E3Z-L86
Модель с устанавливаемым расстоянием		Встроенный кабель 2м *1		E3Z-LS61	E3Z-LS81
		Разъем		E3Z-LS66	E3Z-LS86
Отражение от рефлектора (без функции MSR), определение прозрачных ПЭТ бутылок	*3	Встроенный кабель 2м *1	500мм [80мм] *4	E3Z-B61	E3Z-B81
		Разъем		E3Z-B66	E3Z-B86
		Встроенный кабель 2м *1	2м [100мм] *4	E3Z-B62	E3Z-B82
		Разъем		E3Z-B67	E3Z-B87
Вилкообразная модель на пересечении луча		Встроенный кабель 2м *1	25мм	E3Z-G61	E3Z-G81
				E3Z-G62	E3Z-G82
		Соединительный разъем		E3Z-G61-M3J	E3Z-G81-M3J
				E3Z-G62-M3J	E3Z-G82-M3J

*1. Доступны для заказа модели с кабелем 0,5 м. При оформлении заказа укажите длину кабеля, добавив код "0.5М" к номеру модели (например, E3Z-T61 0.5M).

*2. С функцией "Прерывания излучения". Эта функция может использоваться для изменения состояния приемника (проверка работоспособности датчика).

*3. Рефлектор поставляется отдельно. Выбирайте опциональный рефлектор (9 видов) с учетом имеющихся условий его применения.

*4. Указанное расстояние обнаружения возможно при использовании E39-R1S. В скобках указано минимальное необходимое расстояние между датчиком и рефлектором.

*5. Доступны для заказа модели со встроенным кабелем с разъемом М12. Обозначение моделей заканчивается на -М1. (Пример: E3Z-T61-M1J).

Рефлекторы. Не входят в комплект с моделями на отражение от рефлектора, заказываются отдельно

Наименование	Расстояние обнаружения (типовое) *	Модель	Количество	Примечания
Рефлекторы	3 м [100 мм] (номин. значение)	E39-R1	1
	4 м [100 мм] (номин. значение)	E39-R1S	1
	500 мм [80 мм]	E39-R1S	1	для E3Z-B # 1/6
	2 м [100 мм ]			для E3Z-B # 2/7
	5 м [100 мм]	E39-R2	1
	2.5 м [100 мм]	E39-R9	1
	3.5 м [100 мм]	E39-R10	1
С противотуманным покрытием	500 мм [80 мм]	E39-R1K	1	для E3Z-B # 1/6
	2 м [100 мм ]			для E3Z-B # 2/7
Малый рефлектор	1.5 м [50 мм]	E39-R3	1
Ленточный рефлектор	700 мм [150 мм]	E39-RS1	1
	1.1 м [150 мм]	E39-RS2	1
	1.4 м [150 мм]	E39-RS3	1

* В скобках указано минимальное необходимое расстояние между датчиком и рефлектором.

Omron E3ZM. Информация для заказа

Тип датчика	Внешний вид	Способ подключения	Расстояние обнаружения	Модель
				Выход NPN	Выход PNP
Пересечение луча *1		Встроенный кабель (2 м) *2	15м	E3ZM-T61	E3ZM-T81
		Разъем (M8, 4-конт.) *3		E3ZM-T66	E3ZM-T86
		Встроенный кабель (2 м) *2	0.8 м ( с продольными прорезями)	E3ZM-T63	E3ZM-T83
		Разъем (M8, 4-конт.) *3		E3ZM-T68	E3ZM-T88
Отражение от рефлектора (с функцией М.S.R.)	*4	Встроенный кабель (2 м) *2	4м [100мм] *5 (с использованием E39-R1S)	E3ZM-R61	E3ZM-R81
		Разъем (M8, 4-конт.) *3		E3ZM-R66	E3ZM-R86
Диффузное отражение		Встроенный кабель (2 м) *2	1 м	E3ZM-D62	E3ZM-D82
		Разъем (M8, 4-конт.) *3		E3ZM-D67	E3ZM-D87
Диффузное отражение с подавлением дальней зоны (BGS)		Встроенный кабель (2 м) *2	10 - 100мм	E3ZM-LS61H	E3ZM-LS81H
		Разъем (M8, 4-конт.) *3		E3ZM-LS66H	E3ZM-LS86H
		Встроенный кабель (2 м) *2	10 - 150мм	E3ZM-LS62H	E3ZM-LS82H
		Разъем (M8, 4-конт.) *3		E3ZM-LS67H	E3ZM-LS87H
		Встроенный кабель (2 м) *2	10 - 200мм	E3ZM-LS64H	E3ZM-LS84H
		Разъем (M8, 4-конт.) *3		E3ZM-LS69H	E3ZM-LS89H

*1 Также имеются модели на пересечение луча с функцией прерывания излучения. При заказе таких моделей указывайте после номера модели код «-G0» (например, E3ZM-T61-G0).

*2 Также имеются модели со встроенным кабелем длиной 5 м. При заказе таких моделей указывайте после номера модели код «5M»(например, E3ZM-LT61 5M).
Также имеются модели со встроенным кабелем с разъемом M12. При заказе таких моделей указывайте после номера модели код «-M1J» (например, E3ZM-R61-M1J 0,3 м).

*3 Также имеются модели с 3-контактными разъемами M8. При заказе таких моделей указывайте после номера модели код «-M5» (например, E3ZM-T66-M5).
Это не относится к моделям на диффузное отражение с подавлением дальней зоны, поскольку для таких моделей требуется 4 вывода.

*4 Рефлектор продается отдельно. Выбирайте модель рефлектора с учетом особенностей его применения.

*5 В скобках указано минимальное требуемое расстояние между датчиком и рефлектором.

Рефлекторы. Не входят в комплект с моделями на отражение от рефлектора, заказываются отдельно

Наименование	Расстояние обнаружения (типовое) *	Модель	Количество	Примечания
Рефлекторы	3 м [100 мм] (номин. значение)	E39-R1	1	Рефлекторы не входят в комплект поставки моделей на отражение от рефлектора Функция MSR (поляризации) включена.
	4 м [100 мм] (номин. значение)	E39-R1S	1
	500 мм [80 мм]	E39-R1S	1
	2 м [100 мм ]
	5 м [100 мм]	E39-R2	1
	2.5 м [100 мм]	E39-R9	1
	3.5 м [100 мм]	E39-R10	1
С противотуманным покрытием	500 мм [80 мм]	E39-R1K	1
	2 м [100 мм ]
Малый рефлектор	1.5 м [50 мм]	E39-R3	1
Ленточный рефлектор	700 мм [150 мм]	E39-RS1	1
	1.1 м [150 мм]	E39-RS2	1
	1.4 м [150 мм]	E39-RS3	1

* В скобках указано минимальное необходимое расстояние между датчиком и рефлектором.

Omron E3ZM-C. Информация для заказа

Тип датчика	Внешний вид	Способ подключения	Расстояние обнаружения	Модель
				Выход NPN	Выход PNP
Пересечение луча		Встроенный кабель (2м)	15м	E3ZM-CT61	E3ZM-CT81
		Встроенный кабель (5м)		E3ZM-CT61 5M	E3ZM-CT81 5M
		Разъем (M12) + кабель 0.3м		E3ZM-CT61-M1TJ	E3ZM-CT81-M1TJ
		Разъем (M8, 4-конт.)		E3ZM-CT66	E3ZM-CT86
		Встроенный кабель (2м)	20м	E3ZM-CT62B	E3ZM-CT82B
		Встроенный кабель (5м)		E3ZM-CT62B 5M	E3ZM-CT82B 5M
		Разъем (M12) + кабель 0.3м		E3ZM-CT62B-M1TJ	E3ZM-CT82B-M1TJ
		Разъем (M8, 4-конт.)		E3ZM-CT67B	E3ZM-CT87B
Отражение от рефлектора		Встроенный кабель (2м)	4м [100мм] (с использованием E39-R1S)	E3ZM-CR61	E3ZM-CR81
		Разъем (M12) + кабель 0.3м		E3ZM-CR61-M1TJ	E3ZM-CR81-M1TJ
		Разъем (M8, 4-конт.)		E3ZM-CR66	E3ZM-CR86
Диффузное отражение		Встроенный кабель (2м)	1 м	E3ZM-CD62	E3ZM-CD82
		Разъем (M12) + кабель 0.3м		3ZM-CD62-M1TJ	3ZM-CD82-M1TJ
		Разъем (M8, 4-конт.)		E3ZM-CD67	E3ZM-CD87
Диффузное отражение с подавлением дальней зоны (BGS)		Встроенный кабель (2м)	10 - 100мм	E3ZM-CL61H	E3ZM-CL81H
		Разъем (M12) + кабель 0.3м		E3ZM-CL61H-M1TJ	E3ZM-CL81H-M1TJ
		Разъем (M8, 4-конт.)		E3ZM-CL66H	E3ZM-CL86H
		Встроенный кабель (2м)	10 - 150мм	E3ZM-CL62H	E3ZM-CL82H
		Разъем (M12) + кабель 0.3м		E3ZM-CL62H-M1TJ	E3ZM-CL82H-M1TJ
		Разъем (M8, 4-конт.)		E3ZM-CL67H	E3ZM-CL87H
		Встроенный кабель (2м)	10 - 200мм	E3ZM-CL64H	E3ZM-CL84H
		Разъем (M12) + кабель 0.3м		E3ZM-CL64H-M1TJ	E3ZM-CL84H-M1TJ
		Разъем (M8, 4-конт.)		E3ZM-CL69H	E3ZM-CL89H

Рефлекторы. Не входят в комплект с моделями на отражение от рефлектора, заказываются отдельно

Наименование	Расстояние обнаружения (типовое) *	Модель	Количество	Примечания
Рефлекторы	3 м [100 мм] (номин. значение)	E39-R1	1	Рефлекторы не входят в комплект поставки моделей на отражение от рефлектора Функция MSR (поляризации) включена.
	4 м [100 мм] (номин. значение)	E39-R1S	1
	5 м [100 мм]	E39-R2	1
	2.5 м [100 мм]	E39-R9	1
	3.5 м [100 мм]	E39-R10	1
Малый рефлектор	1.5 м [50 мм]	E39-R3	1

Omron E3S-LS3. Информация для заказа

Тип датчика	Внешний вид	Способ подключения	Расстояние обнаружения	Таймер	Модель
					Выход NPN	Выход PNP
Ограниченная зона отражения		Встроенный кабель (2м)	20-35 мм	Нет	E3S-LS3N
			10-60 мм		E3S-LS3NW
		Встроенный кабель (2м)	20-35 мм	Нет		E3S-LS3P
				Да		E3S-LS3PT
		Разъем (M8 3-pin) + кабель 0.3м		Нет		E3S-LS3P-M5J
				Да		E3S-LS3PT-M5J
		Разъем (M8 4-pin) + кабель 0.3м		Нет		E3S-LS3P-M3J
				Да		E3S-LS3PT-M3J
		Встроенный кабель (2м)	10-60 мм	Нет		E3S-LS3PW
				Да		E3S-LS3PWT
		Разъем (M8 3-pin) + кабель 0.3м		Нет		E3S-LS3PW-M5J
				Да		E3S-LS3PWT-M5J
		Разъем (M8 4-pin) + кабель 0.3м		Нет		E3S-LS3PW-M3J
				Да		E3S-LS3PWT-M3J
