Разработка “идеального переключателя” |
|
| Средства автоматизации распространились по всей Японии, поэтому увеличивался спрос на высокопроизводительные прецизионные переключатели, способные выдерживать более 100 миллионов циклов. Г-н Татеиси (основатель компании Omron) считал, что этого можно достичь только путем разработки бесконтактного (твердотельного) переключателя, поэтому поставил такую задачу перед своими инженерами. Группа из семи молодых исследователей, которых коллеги называли “семь самураев”, в конце концов, добилась успеха. | ||

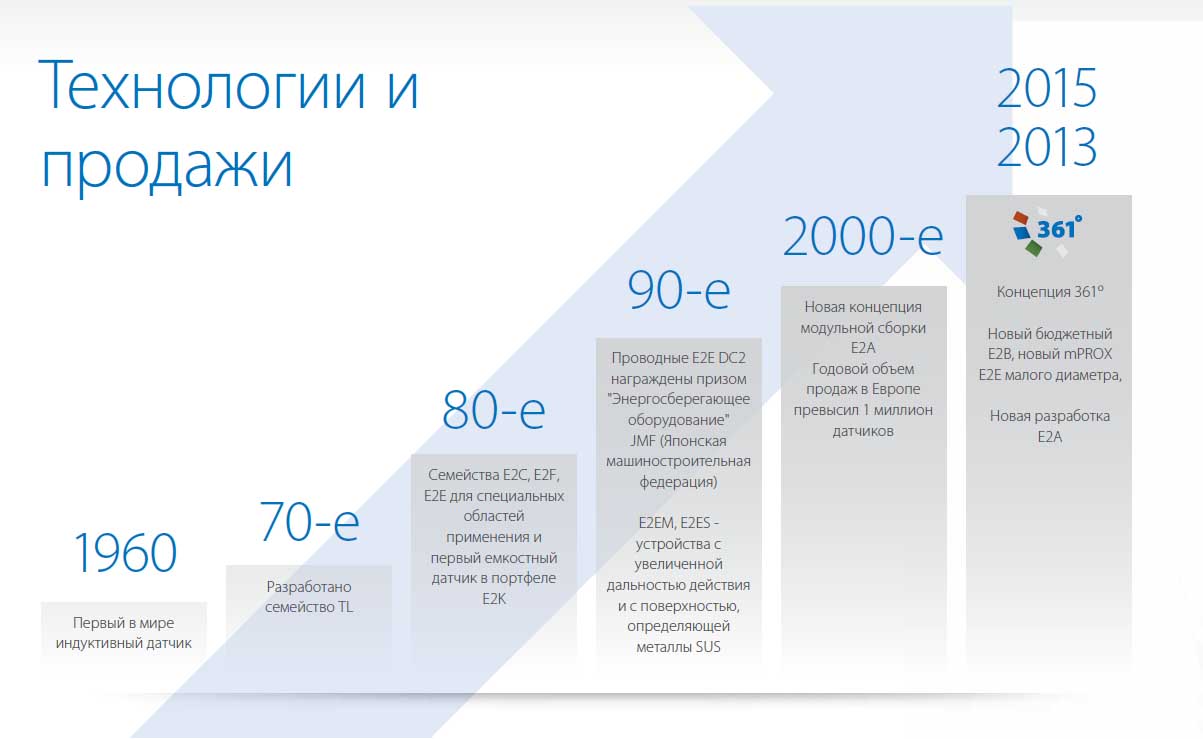

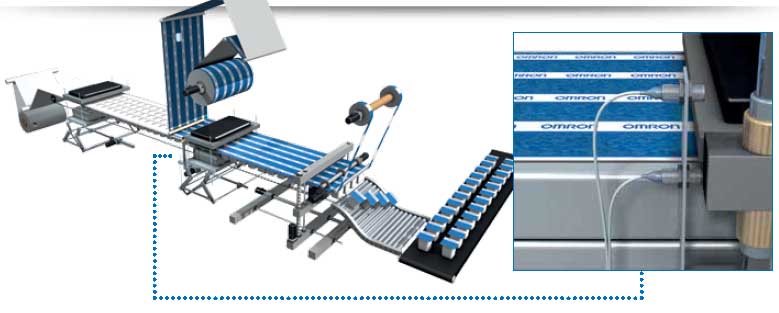

Созданный и поступивший на рынок в 1960 году бесконтактный переключатель является краеугольным камнем традиционного бизнеса Omron, благодаря чему мы стали первым в мире производителем по объемам продукции. Мы продолжаем разрабатывать НОВУЮ технологию бесконтактных переключателей, поэтому история индуктивных датчиков Omron - это и мировая история бесконтактных переключателей.
Наши индуктивные датчики разрабатываются и испытываются так, чтобы обеспечить многолетнюю службу даже в самых сложных условиях. Эта надежность, которой доверяют потребители, делает наши индуктивные датчики одними из самых популярных в мире. Мы разрабатываем датчики, способные выдерживать самые тяжелые условия внешней среды, которые только можно представить во время эксплуатации. Поэтому наша 50-летняя история разработки индуктивных датчиков работает на нас: история, в течение которой более 200 миллионов датчиков Omron поставлены нашим заказчикам по всему миру.
Мы спросили себя: "Что необходимо в датчиках и компонентах?" Естественно, прежде всего надежность. Затем разнообразие и выбор уровней производительности. Также может потребоваться расширенная функциональность, специальные функции, определяемые вами – или же стандартные решения по крайне выгодным ценам.
Чтобы это ни было, это можно добавить в перечень пожеланий, которые сложно было реализовать. Так было до сегодняшнего дня. Потому что наша новая Концепция 361° не только обеспечивает комплексное предложение, но и дает вам возможность участвовать в процессе выбора необходимого продукта. Этот подход ведет к выбору идеального продукта – с дополнительным градусом уверенности, которую дают все изделия Omron.

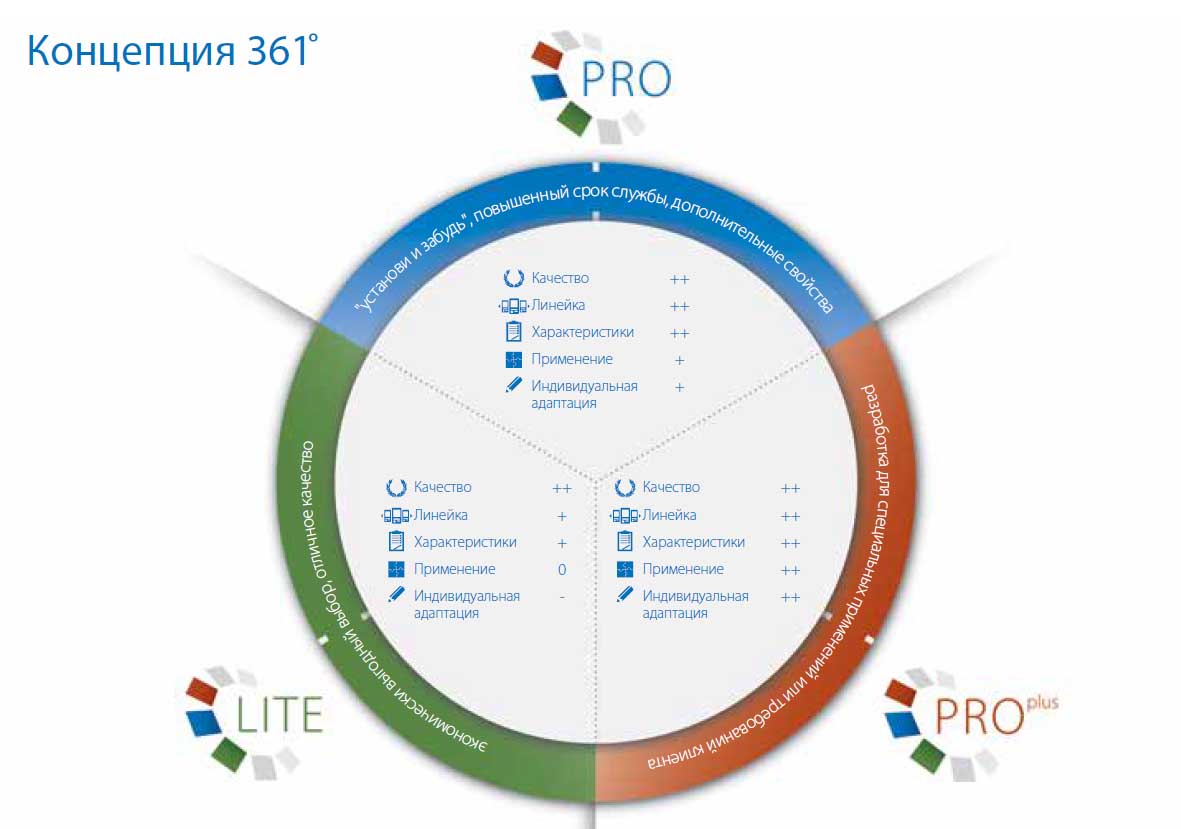

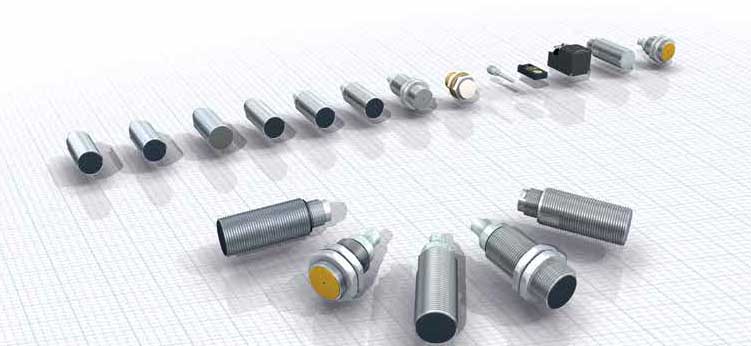

Концепция 361° предлагает три ярко выраженные линейки продукции в каждой категории датчиков или компонентов. Продукты LITE - это бюджетный вариант, но без какого-либо ущерба для качества. Продукты PRO основаны на принципе “установил и забыл” - они отличаются более длительным сроком службы, более надежной защитой и более широкими функциями. Продукты PROplus предназначены для специальных областей применения или особых требований заказчиков.
| Pro plus - μPRO X E2E | ||
|
|
|
| Pro - E2A | ||
|
|
|
| Lite - E2B | ||
|
|
|
|
"Качество" означает стандарт производства и выбора используемых материалов с переходом в надежность. |
|
"Линейка" отражает количество типов моделей. |
|
"Характеристики" означают выбор уровня производительности. |
|
"Применение" указывает на сложность автоматизации. |
|
"Индивидуальная адаптация" — это возможность вносить в продукт модификации. |
| Форма | Цилиндрические | |||||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
| PRO | PRO | PRO plus | PRO | Lite | ||
| Модель | E2A | E2A 2- и 4-проводные, постоянного тока | E2A3 | E2A-S | E2B | |
| Тип | Компактные | Компактные | С увеличенным расстоянием срабатывания | Компактные | Компактные | |
| Материал | Латунь, нерж. сталь (SUS) | Латунь, нерж. сталь (SUS) | Латунь | Нержавеющая сталь | Нержавеющая сталь | |
Макс. расстояние срабатывания |
Диаметр 3 | -- | -- | -- | -- | -- |
| Диаметр 4 | -- | -- | -- | -- | -- | |
| M5 | -- | -- | -- | -- | -- | |
| Диаметр 6.5 | -- | -- | -- | -- | -- | |
| M8 | 2/4 мм | 2/4 мм | 3 мм/– | 2/4 мм | 2/4 мм | |
| M12 | 4/8 мм | 4/8 мм | 6 мм/– | 4/8 мм | 4/8 мм | |
| M18 | 8/16 мм | 8/16 мм | 11 мм/– | 8/16 мм | 8/16 мм | |
| M30 | 15/30 мм | 15/30 мм | 20 мм/– | 15/30 мм | 15/30 мм | |
| 19 x 6 x 6 | -- | -- | -- | -- | -- | |
| 22 x 8 x 6 | -- | -- | -- | -- | -- | |
| 31 x 18 x 10 | -- | -- | -- | -- | -- | |
| 53 x 40 x 23 | -- | -- | -- | -- | -- | |
| 67 x 40 x 40 | -- | -- | -- | -- | -- | |
Монтаж |
Экранированные |  |
|
|
|
|
| Неэкранированные | |
|
-- | |
|
|
Состояние выхода |
НО | |
|
|
|
|
| НЗ | |
|
|
|
|
|
| НО + НЗ | -- | |
-- | -- | -- | |
Подключение |
2-пров., пост. тока | -- | |
-- | -- | -- |
| 3-пров., пост. тока | |
-- | |
|
|
|
| 4-пров., пост. тока | -- | |
-- | -- | -- | |
| 2-пров., переменного тока | -- |  |
-- | -- | -- | |
Напряжение |
10...30 В= | |
|
|
|
|
| 12...240 В~ | -- | |
-- | -- | -- | |
Степень защиты |
IP67 | |
|
|
|
|
| IP69K | |
|
|
|
|
|
| Стр. | 9 | -- | -- | 11 | 15 | |
| Форма | Прямоугольные | |||
|---|---|---|---|---|
|
|
|
||
| Модель | TL-W | E2S | E2Q5 | |
| Тип | Компактные | Миниатюрные | С увеличенным расстоянием срабатывания | |
| Материал | АБС (ABS) | Полиарилат | Полибутилентерефталат (PBT) | |
Макс. расстояние срабатывания |
Диаметр 3 | -- | -- | -- |
| Диаметр 4 | -- | -- | -- | |
| M5 | -- | -- | -- | |
| Диаметр 5.4 | -- | -- | -- | |
| M8 | -- | -- | -- | |
| M12 | -- | -- | -- | |
| M18 | -- | -- | -- | |
| M30 | -- | -- | -- | |
| 19 x 6 x 6 | -- | 1.6 мм | -- | |
| 22 x 8 x 6 | 3 мм | 2.5 мм | -- | |
| 31 x 18 x 10 | 5 мм | -- | -- | |
| 53 x 40 x 23 | 20 мм | -- | -- | |
| 67 x 40 x 40 | -- | -- | 40 мм | |
Монтаж |
Экранированные | |
-- | |
| Неэкранированные | |
|
|
|
Состояние выхода |
НО | |
|
|
| НЗ | |
|
-- | |
| НО + НЗ | -- | -- | |
|
Подключение |
2-пров., пост. тока | |
|
-- |
| 3-пров., пост. тока | |
|
|
|
| 4-пров., пост. тока | -- | -- | |
|
| 2-пров., переменного тока | -- | -- | -- | |
Напряжение |
10...30 В= | |
|
|
| 12...240 В~ | -- | -- | -- | |
Степень защиты |
IP67 | |
|
|
| IP69K | -- | -- | |
|
| Стр. | 24 | -- | 21 | |
| Тип | Сертификат на применение в транспортных средствах | Устойчивые к воздействию тепла и моющих средств | Устойчивые к химическому воздействию | Малого диаметра | |
|---|---|---|---|---|---|
|
|
|
|
|
|
|
| PRO plus | PRO plus | PRO plus | PRO plus | PRO plus | |
| Модель | E2AU | E2EH | E2FQ | μPROX E2E | E2EC |
| Основные свойства |
|
|
|
|
|
| Диаметр 3 | -- | -- | -- | От 0,8 до 2 мм | 0,6 мм |
| Диаметр 4 | -- | -- | -- | От 1,2 до 3 мм | -- |
| Диаметр 6.5 | -- | -- | -- | От 2 до 4 мм | -- |
| M5 | -- | -- | -- | От 1,2 до 3 мм | -- |
| M8 | -- | -- | -- | -- | -- |
| M12 | |
|
|
-- | 2 мм |
| M18 | |
|
|
-- | 7 мм |
| M30 | |
|
|
-- | -- |
| Стр. | 13 | 19 | 19 | 17 | -- |
| Тип | Полностью металлическая рабочая поверхность |
Маслостойкость | Определение положения с высокой точностью |
|---|---|---|---|
|
|
|
|
|
| PRO plus | PRO plus | PRO plus | |
| Модель | E2FM | E2E | E2C-EDA |
| Основные свойства |
|
|
|
| Диаметр 3 | -- | -- | |
| Диаметр 4 | -- | -- | -- |
| Диаметр 6.5 | -- | -- | -- |
| M5 | -- | -- | -- |
| M8 | |
|
-- |
| M12 | |
|
|
| M18 | |
|
|
| M30 | |
|
-- |
| Стр. | 23 | 22 | -- |
- Стандартные
- Возможное исполнение
-- - Нет/Не предусмотрено
|
|
|
|

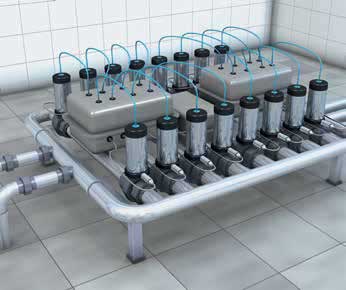

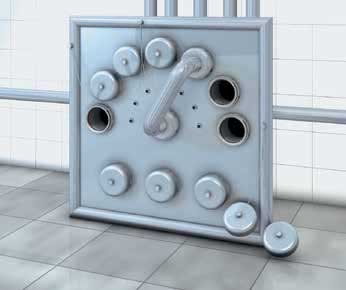

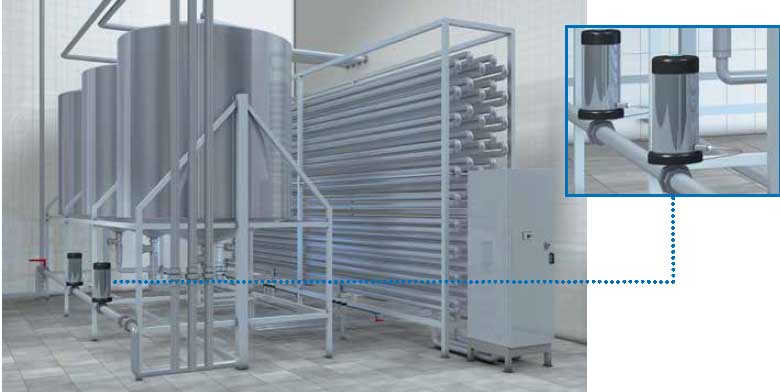

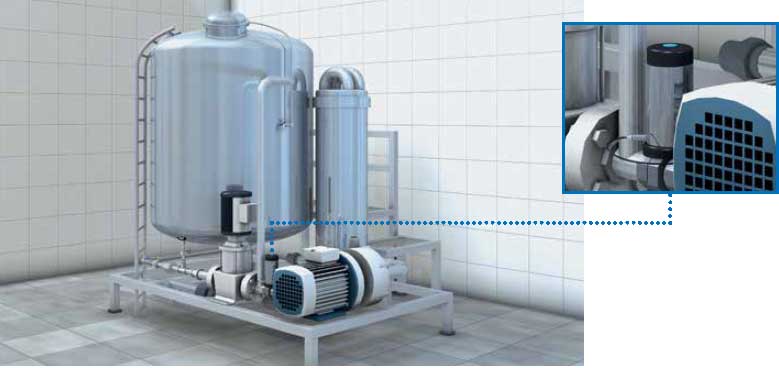

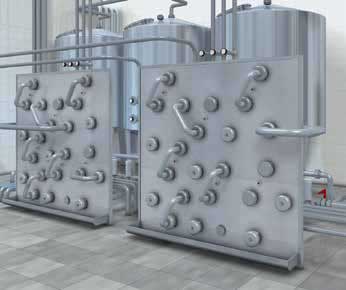

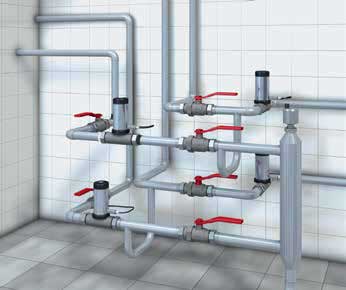

| Контроль положения клапанов на линии по производству молочных продуктов или пива | Контроль положения перемычки разделительного узла на линии по производству напитков |
|
|
|
|
|
|
| Высокая водостойкость | Высокая механическая прочность | Высокая устойчивость к электромагнитным помехам | Высокая стойкость к вибрации | Высокая стойкость к перепадам температуры | Защита от разрыва кабеля |
|
Высокое качество датчика E2A, долговечная конструкция и увеличенное расстояние срабатывания являются гарантией его высокой эксплуатационной надежности, точности и продолжительного срока службы при решении широкого круга задач.
|
Встроенный кабель
| Размер |
|
|
Расстояние срабатывания | Длина резьбовой части (общая длина) | Тип выхода | Код заказа (модели со встроенным кабелем, 2 м, ПВХ) | |
|---|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||||
| M8 | |
-- | 2 мм | 27 (40) мм | PNP *1 | E2A-S08KS02-WP-B1 2M *2 | E2A-S08KS02-WP-B2 2M *2 |
| -- | |
4 мм | 21 (40) мм | PNP *1 | E2A-S08KN04-WP-B1 2M *2 | E2A-S08KN04-WP-B2 2M*2 | |
| M12 | |
-- | 4 мм | 34 (50) мм | PNP *1 | E2A-M12KS04-WP-B1 2M | E2A-M12KS04-WP-B2 2M |
| -- | |
8 мм | 27 (50) мм | PNP *1 | E2A-M12KN08-WP-B1 2M | E2A-M12KN08-WP-B2 2M | |
| M18 | |
-- | 8 мм | 39 (59) мм | PNP *1 | E2A-M18KS08-WP-B1 2M | E2A-M18KS08-WP-B2 2M |
| -- | |
16 мм | 29 (59) мм | PNP *1 | E2A-M18KN16-WP-B1 2M | E2A-M18KN16-WP-B2 2M | |
| M30 | |
-- | 15 мм | 44 (64) мм | PNP *1 | E2A-M30KS15-WP-B1 2M | E2A-M30KS15-WP-B2 2M |
| -- | |
20 мм *3 | 29 (64) мм | PNP *1 | E2A-M30KN20-WP-B1 2M | E2A-M30KN20-WP-B2 2M | |
- Модели с разъемом (M12)
| Размер |
|
|
Расстояние срабатывания | Длина резьбовой части (общая длина) | Тип выхода | Код заказа (модели с разъемом M12) | |
|---|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||||
| M8 | |
-- | 2 мм | 27 (43) мм | PNP *1 | E2A-S08KS02-M1-B1 *2 | E2A-S08KS02-M1-B2 *2 |
| -- | |
4 мм | 21 (43) мм | PNP *1 | E2A-S08KN04-M1-B1 *2 | E2A-S08KN04-M1-B2 *2 | |
| M12 | |
-- | 4 мм | 24 (48) мм | PNP *1 | E2A-M12KS04-M1-B1 | E2A-M12KS04-M1-B2 |
| -- | |
8 мм | 27 (48) мм | PNP *1 | E2A-M12KN08-M1-B1 | E2A-M12KN08-M1-B2 | |
| M18 | |
-- | 8 мм | 39 (53) мм | PNP *1 | E2A-M18KS08-M1-B1 | E2A-M18KS08-M1-B2 |
| -- | |
16 мм | 29 (53) мм | PNP *1 | E2A-M18KN16-M1-B1 | E2A-M18KN16-M1-B2 | |
| M30 | |
-- | 15 мм | 44 (58) мм | PNP *1 | E2A-M30KS15-M1-B1 | E2A-M30KS15-M1-B2 |
| -- | |
20 мм *3 | 29 (58) мм | PNP *1 | E2A-M30KN20-M1-B1 | E2A-M30KN20-M1-B2 | |
*1 - Также доступны модели с выходом NPN-типа. Для заказа поменяйте «-B1» или «-B2» на «-C1» или «-C2».
*2 - Корпуса размером M8 изготавливаются только из нержавеющей стали (SUS 303).
*3 - Доступны модели с увеличенным расстоянием срабатывания: 30 мм и 35 мм.
(Данные для экранированных моделей.)
| Параметр | M8 | M12 | M18 | M30 | |
|---|---|---|---|---|---|
| E2A-S08KS | E2A-M12KS | E2A-M18KS | E2A-M30KS | ||
| Расстояние срабатывания | 2 мм ±10 % | 4 мм ±10 % | 8 мм ±10 % | 15 мм ±10 % | |
| Частота срабатывания | 1500 Гц | 1000 Гц | 500 Гц | 250 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12...24 В=, пульсации (размах): макс. 10 % (10...32 В=) | ||||
| Цепи защиты | Защита от обратной полярности по питанию, ограничение перенапряжений, защита от короткого замыкания | Защита выхода от обратной полярности, защита от обратной полярности по питанию, ограничение перенапряжений, защита от короткого замыкания | |||
| Температура окружающего воздуха | Эксплуатация | –40...70°C | |||
| Хранение | От –40 до 85°C (без обледенения или конденсации) | ||||
| Степень защиты | IP67 согласно IEC 60529; IP69K согласно DIN 40050 Часть 9 | ||||
| Материал | Корпус | Нержавеющая сталь | Никелированная латунь | ||
| Рабочая поверхность | Полибутилентерефталат (PBT) | ||||

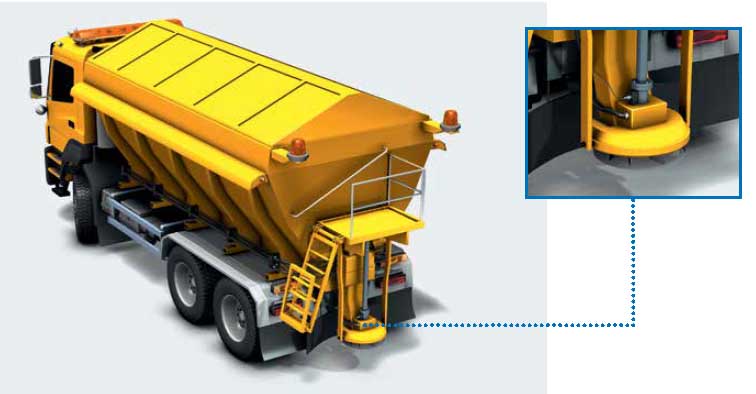

В автомобиле-пескоразбрызгивателе индуктивные датчики контролируют надлежащую скорость вращения ротора при разбрызгивании песка и химреактивов на дорогу в зимнее время. Датчики работают в чрезвычайно жестких условиях на открытом воздухе, поэтому они должны обладать высочайшей прочностью, а также стойкостью к ударным и вибрационным нагрузкам.

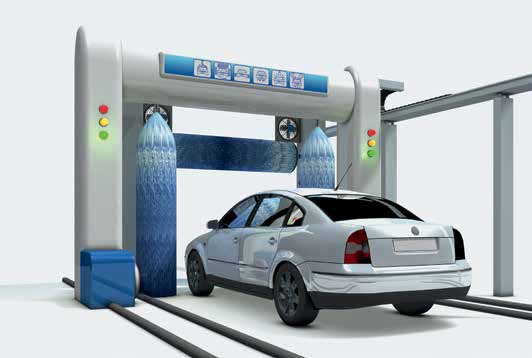

Установка для мойки автомобилей. С помощью индуктивных датчиков контролируется конечное положение автомобиля, а также текущее положение моющих щеток. Для обеспечения продолжительного срока службы должны использоваться датчики, способные работать в среде с повышенной влажностью и постоянно меняющейся температурой.
|
|
|
| Высокая стойкость к вибрации | Высокая стойкость к перепадам температуры |
|
Датчики семейства E2A с высокими характеристиками и эксплуатационной надежностью доступны и в корпусе из нержавеющей стали.
|
Встроенный кабель
| Размер |
|
|
Расстояние срабатывания | Длина резьбовой части (общая длина) | Тип выхода | Код заказа (модели со встроенным кабелем, 2 м, ПВХ) | |
|---|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||||
| M8 | |
-- | 2 мм | 27 (40) мм | PNP *1 | E2A-S08KS02-WP-B1 2M | E2A-S08KS02-WP-B2 2M |
| -- | |
4 мм | 21 (40) мм | PNP *1 | E2A-S08KN04-WP-B1 2M | E2A-S08KN04-WP-B2 2M | |
| M12 | |
-- | 4 мм | 34 (50) мм | PNP *1 | E2A-S12KS04-WP-B1 2M | E2A-S12KS04-WP-B2 2M |
| -- | |
8 мм | 27 (50) мм | PNP *1 | E2A-S12KN08-WP-B1 2M | E2A-S12KN08-WP-B2 2M | |
| M18 | |
-- | 8 мм | 39 (59) мм | PNP *1 | E2A-S18KS08-WP-B1 2M | E2A-S18KS08-WP-B2 2M |
| -- | |
16 мм | 29 (59) мм | PNP *1 | E2A-S18KN16-WP-B1 2M | E2A-S18KN16-WP-B2 2M | |
| M30 | |
-- | 15 мм | 44 (64) мм | PNP *1 | E2A-S30KS15-WP-B1 2M | E2A-S30KS15-WP-B2 2M |
| -- | |
20 мм *2 | 29 (64) мм | PNP *1 | E2A-S30KN20-WP-B1 2M | E2A-S30KN20-WP-B2 2M | |
- Модели с разъемом (M12)
| Размер |
|
|
Расстояние срабатывания | Длина резьбовой части (общая длина) | Тип выхода | Код заказа (модели с разъемом M12) | |
|---|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||||
| M8 | |
-- | 2 мм | 27 (43) мм | PNP *1 | E2A-S08KS02-M1-B1 | E2A-S08KS02-M1-B2 |
| -- | |
4 мм | 21 (43) мм | PNP *1 | E2A-S08KN04-M1-B1 | E2A-S08KN04-M1-B2 | |
| M12 | |
-- | 4 мм | 24 (48) мм | PNP *1 | E2A-S12KS04-M1-B1 | E2A-S12KS04-M1-B2 |
| -- | |
8 мм | 27 (48) мм | PNP *1 | E2A-S12KN08-M1-B1 | E2A-S12KN08-M1-B2 | |
| M18 | |
-- | 8 мм | 39 (53) мм | PNP *1 | E2A-S18KS08-M1-B1 | E2A-S18KS08-M1-B2 |
| -- | |
16 мм | 29 (53) мм | PNP *1 | E2A-S18KN16-M1-B1 | E2A-S18KN16-M1-B2 | |
| M30 | |
-- | 15 мм | 44 (58) мм | PNP *1 | E2A-S30KS15-M1-B1 | E2A-S30KS15-M1-B2 |
| -- | |
20 мм *2 | 29 (58) мм | PNP *1 | E2A-S30KN20-M1-B1 | E2A-S30KN20-M1-B2 | |
*1 - Также доступны модели с выходом NPN-типа. Для заказа поменяйте «-B1» или «-B2» на «-C1» или «-C2».
*2 - Доступны модели с увеличенным расстоянием срабатывания: 30 мм и 35 мм.
(Данные для экранированных моделей)
| Параметр | M8 | M12 | M18 | M30 | |
|---|---|---|---|---|---|
| E2A-S08KS | E2A-M12KS | E2A-M18KS | E2A-M30KS | ||
| Расстояние срабатывания | 2 мм ±10 % | 4 мм ±10 % | 8 мм ±10 % | 15 мм ±10 % | |
| Частота срабатывания | 1500 Гц | 1000 Гц | 500 Гц | 250 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12...24 В=, пульсации (размах): макс. 10 % (10...32 В=) | ||||
| Цепи защиты | Защита от обратной полярности по питанию, ограничение перенапряжений, защита от короткого замыкания | Защита выхода от обратной полярности, защита от обратной полярности по питанию, ограничение перенапряжений, защита от короткого замыкания | |||
| Температура окружающего воздуха | Эксплуатация | –40...70°C | |||
| Хранение | От –40 до 85°C (без обледенения или конденсации) | ||||
| Степень защиты | IP67 согласно IEC 60529; IP69K согласно DIN 40050 Часть 9 | ||||
| Материал | Корпус | Нержавеющая сталь (SUS 303) | |||
| Рабочая поверхность | Полибутилентерефталат (PBT) | ||||

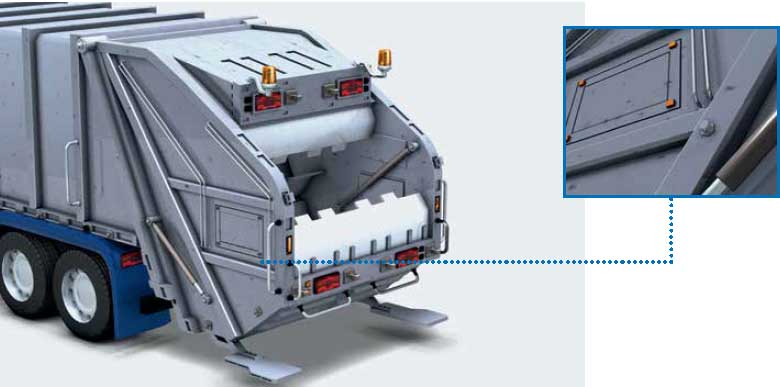

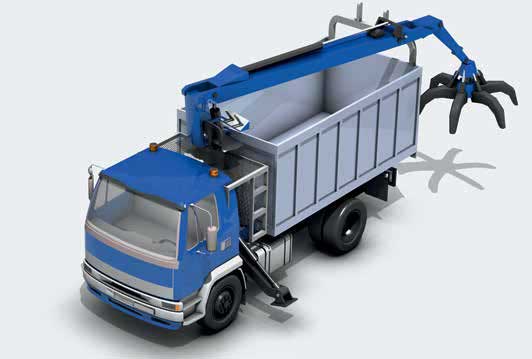

Мусоровоз. Предназначенные специально для тяжелых условий эксплуатации на подвижном оборудовании, таком как самосвалы для перевозки отходов, землеройные установки, а также строительные и сельскохозяйственные машины, датчики E2AU по своим параметрам соответствуют наиболее строгим из действующих стандартов, введенных для подвижного оборудования и транспортных средств. Среди таких стандартов маркировка соответствия типу «e1» (eMark) согласно Директиве 95/54/EC и устойчивость к электромагнитным помехам вплоть до 100 В/м в соответствии со стандартом ISO 11452-2.
|
|
|
|
| Высокая устойчивость к электромагнитным помехам (излучаемым и наводимым) | e1 - знак соответствия Директиве 2005/83/EC | E1 - знак соответствия нормам ECE-R10 | |
|
|
Сконструирован и испытан для применения на подвижном оборудовании.
|
Встроенный кабель
| Размер |
|
|
Расстояние срабатывания | Длина резьбовой части (общая длина) | Тип выхода | Код заказа (модели со встроенным кабелем, 2 м, ПВХ) *1 | |
|---|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||||
| M12 | |
-- | 4 мм | 34 (50) мм | PNP | E2AU-M12KS04-WP-B1 2M | E2AU-M12KS04-WP-B2 2M |
|
-- | 4 мм | 56 (72) мм | PNP | E2AU-M12LS04-WP-B1 2M | E2AU-M12LS04-WP-B2 2M | |
| M18 | |
-- | 8 мм | 39 (59) мм | PNP | E2AU-M18KS08-WP-B1 2M | E2AU-M18KS08-WP-B2 2M |
|
-- | 8 мм | 61 (81) мм | PNP | E2AU-M18LS08-WP-B1 2M | E2AU-M18LS08-WP-B2 2M | |
| M30 | |
-- | 15 мм | 44 (64) мм | PNP | E2AU-M30KS15-WP-B1 2M | E2AU-M30KS15-WP-B2 2M |
|
-- | 15 мм | 66 (86) мм | PNP | E2AU-M30LS15-WP-B1 2M | E2AU-M30LS15-WP-B2 2M | |
*1 Также доступны модели с выходом NPN-типа и модели с кабелем в полиуретановой оболочке. Обратитесь в региональное представительство Omron.
- Модели с разъемом (M12)
| Размер |
|
|
Расстояние срабатывания | Длина резьбовой части (общая длина) | Тип выхода | Код заказа (модели с разъемом M12) | |
|---|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||||
| M12 | |
-- | 4 мм | 34 (48) мм | PNP | E2AU-M12KS04-M1-B1 | E2AU-M12KS04-M1-B2 |
|
-- | 4 мм | 56 (70) мм | PNP | E2AU-M12LS04-M1-B1 | E2AU-M12LS04-M1-B2 | |
| M18 | |
-- | 8 мм | 39 (53) мм | PNP | E2AU-M18KS08-M1-B1 | E2AU-M18KS08-M1-B2 |
|
-- | 8 мм | 61 (75) мм | PNP | E2AU-M18LS08-M1-B1 | E2AU-M18LS08-M1-B2 | |
| M30 | |
-- | 15 мм | 44 (58) мм | PNP | E2AU-M30KS15-M1-B1 | E2AU-M30KS15-M1-B2 |
|
-- | 15 мм | 66 (80) мм | PNP | E2AU-M30LS15-M1-B1 | E2AU-M30LS15-M1-B2 | |
| Параметр | M12 | M18 | M30 | |
|---|---|---|---|---|
| E2AU-M12_ | E2AU-M18_ | E2AU-M30_ | ||
| Расстояние срабатывания | 4 мм ±10 % | 8 мм ±10 % | 15 мм ±10 % | |
| Частота срабатывания | 1000 Гц | 500 Гц | 250 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12...24 В=, пульсации (размах): макс. 10 % (10...32 В=) | |||
| Цепи защиты | Защита выхода от обратной полярности, защита от обратной полярности по питанию, ограничение перенапряжений, защита от короткого замыкания | |||
| Температура окружающего воздуха | Эксплуатация | –40...70°C | ||
| Хранение | От –40 до 85°C (без обледенения или конденсации) | |||
| Степень защиты | IP67 согласно IEC 60529; IP69K согласно DIN 40050 Часть 9 | |||
| Материал | Корпус | Никелированная латунь | ||
| Рабочая поверхность | Полибутилентерефталат (PBT) | |||

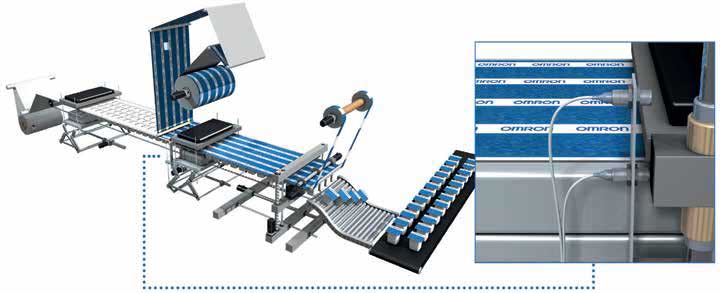

Контроль положения нажимных элементов при нанесении этикеток на линии фасовки йогуртов.

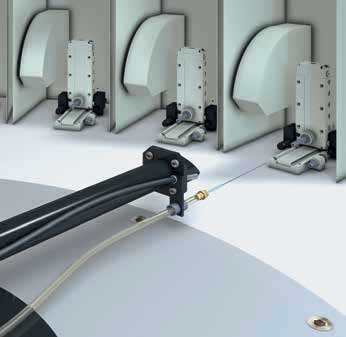

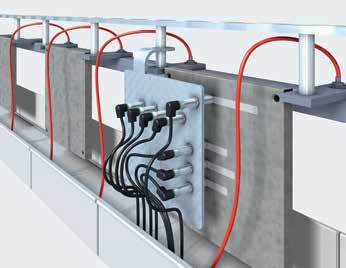

| Станочное оборудование | Контроль доступа |
|---|---|
|
|
| Линейный кодовый датчик контролирует правильное положение устройств автоматической подачи прутка в одношпиндельных и многошпиндельных станках. | Контроль положения подвижных частей турникета на железнодорожных станциях и в метро. |
|
|
| Светодиодный индикатор, хорошо видимый со всех сторон | Лазерная гравировка маркировки |
|

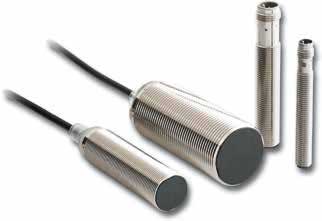

Благодаря простой конструкции и инновационной технологии производства с применением термоплавкого клея (технология Omron) датчики E2B отличаются высокой надежностью при наилучшем соотношении цены и характеристик.
|
Встроенный кабель
| Размер |
|
|
Расстояние срабатывания | Тип выхода | Код заказа (модели со встроенным кабелем, 2 м, ПВХ) | |
|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | |||||
| M8 | |
-- | 2 мм | PNP *1 | E2B-S08KS02-WP-B1 2M *2 | E2B-S08KS02-WP-B2 2M *2 |
| -- | |
4 мм | PNP *1 | E2B-S08KN04-WP-B1 2M *2 | E2B-S08KN04-WP-B2 2M *2 | |
| M12 | |
-- | 4 мм | PNP *1 | E2B-M12KS04-WP-B1 2M | E2B-M12KS04-WP-B2 2M |
| -- | |
8 мм | PNP *1 | E2B-M12KN08-WP-B1 2M | E2B-M12KN08-WP-B2 2M | |
| M18 | |
-- | 8 мм | PNP *1 | E2B-M18KS08-WP-B1 2M | E2B-M18KS08-WP-B2 2M |
| -- | |
16 мм | PNP *1 | E2B-M18KN16-WP-B1 2M | E2B-M18KN16-WP-B2 2M | |
| M30 | |
-- | 15 мм | PNP *1 | E2B-M30KS15-WP-B1 2M | E2B-M30KS15-WP-B2 2M |
| -- | |
30 мм | PNP *1 | E2B-M30LN30-WP-B1 2M | E2B-M30LN30-WP-B2 2M | |
Типы разъемов
| Размер |
|
|
Расстояние срабатывания | Тип выхода | Заказной код | |
|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | |||||
| M8 | |
-- | 2 мм | PNP *1 | E2B-S08KS02-MC-B1 *2 | E2B-S08KS02-MC-B2 *2 |
| -- | |
4 мм | PNP *1 | E2B-S08KN04-MC-B1 *2 | E2B-S08KN04-MC-B2 *2 | |
| M12 | |
-- | 4 мм | PNP *1 | E2B-M12KS04-M1-B1 | E2B-M12KS04-M1-B2 |
| -- | |
8 мм | PNP *1 | E2B-M12KN08-M1-B1 | E2B-M12KN08-M1-B2 | |
| M18 | |
-- | 8 мм | PNP *1 | E2B-M18KS08-M1-B1 | E2B-M18KS08-M1-B2 |
| -- | |
16 мм | PNP *1 | E2B-M18KN16-M1-B1 | E2B-M18KN16-M1-B2 | |
| M30 | |
-- | 15 мм | PNP *1 | E2B-M30KS15-M1-B1 | E2B-M30KS15-M1-B2 |
| -- | |
30 мм | PNP *1 | E2A-M30LN30-M1-B1 | E2B-M30LN30-M1-B2 | |
*1 - Также доступны модели с выходом NPN-типа. Для заказа поменяйте «-B1» или «-B2» на «-C1» или «-C2».
*2 - Корпуса размером M8 изготавливаются только из нержавеющей стали (SUS 303).
(Данные для экранир
| Параметр | M8 | M12 | M18 | M30 | |
|---|---|---|---|---|---|
| E2B-S08KS | E2B-M12KS | E2B-M18KS | E2B-M30KS | ||
| Расстояние срабатывания | 2 мм ±10 % | 4 мм ±10 % | 8 мм ±10 % | 15 мм ±10 % | |
| Частота срабатывания | 1500 Гц | 1000 Гц | 500 Гц | 250 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12...24 В=, пульсации (размах): макс. 10 % (10...32 В=) | ||||
| Цепи защиты | Защита выхода от обратной полярности, защита от обратной полярности по питанию | ||||
| Температура окружающего воздуха | Эксплуатация | –25...+70°C | |||
| Хранение | –25...+70°C | ||||
| Степень защиты | IP67 в соотв. с IEC 60529 | ||||
| Материал | Корпус | Нержавеющая сталь | Никелированная латунь | ||
| Рабочая поверхность | Полибутилентерефталат (PBT) | ||||
| Станочное оборудование | Упаковка |
|---|---|
|
|
| Контроль положения захватного устройства робота | Контроль положения сварочных элементов в компактных упаковочных машинах. |
|

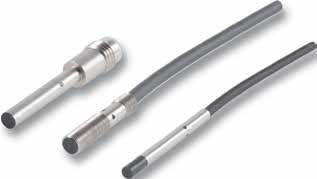

Ассортимент миниатюрных моделей общепринятого стандартного диаметра: 3, 4, 6,5, M4, M5 |
|
Последние технологии компании Omron в области индуктивных датчиков теперь применяются и в новой линейке индуктивных датчиков малого диаметра. Новая серия ?PROX E2E обеспечивает высочайшую точность обнаружения и легко помещается даже в очень стесненном пространстве. Ассортимент моделей был дополнен неэкранированными моделями и исполнениями с коротким кабелем с разъемом.
|
| Размер |
|
|
Расстояние срабатывания | Подключение | Тип выхода | Заказной код | |
|---|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||||
| диам. 3 мм | |
-- | 0,8 мм | Встр. кабель | PNP | E2E-C03SR8-WC-B1 2M OMS | E2E-C03SR8-WC-B2 2M OMS |
| NPN | E2E-C03SR8-WC-C1 2M OMS | E2E-C03SR8-WC-C2 2M OMS | |||||
| -- | |
2 мм | Встр. кабель | PNP | E2E-C03N02-WC-B1 2M OMS | E2E-C03N02-WC-B2 2M OMS | |
| NPN | E2E-C03N02-WC-C1 2M OMS | E2E-C03N02-WC-C2 2M OMS | |||||
| M4 | |
-- | 0,8 мм | Встр. кабель | PNP | E2E-S04SR8-WC-B1 2M OMS | E2E-S04SR8-WC-B2 2M OMS |
| NPN | E2E-S04SR8-WC-C1 2M OMS | E2E-S04SR8-WC-C2 2M OMS | |||||
| -- | |
2 мм | Встр. кабель | PNP | E2E-S04N02-WC-B1 2M OMS | E2E-S04N02-WC-B2 2M OMS | |
| NPN | E2E-S04N02-WC-C1 2M OMS | E2E-S04N02-WC-C2 2M OMS | |||||
| диам. 4 мм | |
-- | 1,2 мм | Встр. кабель | PNP | E2E-C04S12-WC-B1 2M OMS | E2E-C04S12-WC-B2 2M OMS |
| NPN | E2E-C04S12-WC-C1 2M OMS | E2E-C04S12-WC-C2 2M OMS | |||||
| -- | |
3 мм | Встр. кабель | PNP | E2E-C04N03-WC-B1 2M OMS | E2E-C04N03-WC-B2 2M OMS | |
| NPN | E2E-C04N03-WC-C1 2M OMS | E2E-C04N03-WC-C2 2M OMS | |||||
| M5 | |
-- | 1,2 мм | Встр. кабель | PNP | E2E-S05S12-WC-B1 2M OMS | E2E-S05S12-WC-B2 2M OMS |
| NPN | E2E-S05S12-WC-C1 2M OMS | E2E-S05S12-WC-C2 2M OMS | |||||
| -- | |
3 мм | Встр. кабель | PNP | E2E-S05N03-WC-B1 2M OMS | E2E-S05N03-WC-B2 2M OMS | |
| NPN | E2E-S05N03-WC-C1 2M OMS | E2E-S05N03-WC-C2 2M OMS | |||||
| диам. 6,5 мм | |
-- | 2 мм | Встр. кабель | PNP | E2E-C06S02-WC-B1 2M OMS | E2E-C06S02-WC-B2 2M OMS |
| NPN | E2E-C06S02-WC-C1 2M OMS | E2E-C06S02-WC-C2 2M OMS | |||||
| M8 (3-выв.) | PNP | E2E-C06S02-MC-B1 OMS | E2E-C06S02-MC-B2 OMS | ||||
| NPN | E2E-C06S02-MC-C1 OMS | E2E-C06S02-MC-C2 OMS | |||||
| -- | |
4 мм | Встр. кабель | PNP | E2E-C06N04-WC-B1 2M OMS | E2E-C06N04-WC-B2 2M OMS | |
| NPN | E2E-C06N04-WC-C1 2M OMS | E2E-C06N04-WC-C2 2M OMS | |||||
| M8 (3-выв.) | PNP | E2E-C06N04-MC-B1 OMS | E2E-C06N04-MC-B2 OMS | ||||
| NPN | E2E-C06N04-MC-C1 OMS | E2E-C06N04-MC-C2 OMS | |||||
| Параметр | диам. 3/M4 | диам. 4/M5 | диам. 6,5 | ||||
|---|---|---|---|---|---|---|---|
| E2E-C03S/-S04S | E2E-C03N/-S04N | E2E-C04S/-S05S | E2E-C04N/-S05N | E2E-C06S | E2E-C06N | ||
| Расстояние срабатывания | 0,8 мм ±10 % | 2,0 мм ±10 % | 1,2 мм ±10 % | 3,0 мм ±10 % | 2,0 мм ±10 % | 4 мм ±10 % | |
| Устанавливаемое расстояние | 0...0,56 мм | 0...1,4 мм | 0...0,84 мм | 0...2,1 мм | 0...1,4 мм | 0...2,8 мм | |
| Частота срабатывания | 5 кГц | 3 кГц | 4 кГц | 2 кГц | 3 кГц | 4 кГц | |
| Напряжение питания | 10...30 В= | ||||||
| Потребление тока | ≤10 мА | ||||||
| Макс. ток управляющего выхода | ≤50 мА | ≤100 мА | ≤200 мА | ||||
| Остаточное выходное напряжение | ≤2 В | ||||||
| Температура окружающего воздуха | Эксплуатация | –25...+70°C | |||||
| Хранение | –25...+70°C | ||||||
| Колебания температуры окружающего воздуха | ≤15 % | ||||||
| Степень защиты | IP67 в соотв. с IEC 60529 | ||||||
| Материал | Корпус | Нержавеющая сталь (SUS303) | |||||
| Рабочая поверхность | Теплостойкий АБС-сополимер | ||||||
Контроль положения клапанов мешалок или нагревателей.
Контроль положения металлических узлов смесительного оборудования осуществляется в условиях прямого контакта с перерабатываемыми продуктами и химически активными веществами
|
|
| Повышенная стойкость к теплу | Повышенная стойкость к моющим средствам |
|
Индуктивные датчики, устойчивые к воздействию тепла и моющих средств, обеспечивают стабильное обнаружение деталей машин и металлических объектов в жестких производственных условиях, например в пищевой промышленности.
|
| Параметр | M12 | M18 | M30 | |||
|---|---|---|---|---|---|---|
| E2EH-X3_ _ | E2EH-X7_ _ | E2EH-X12_ _ | ||||
| Расстояние срабатывания | 3 мм ± 10 % | 7 мм ± 10 % | 12 мм ± 10 % | |||
| Частота срабатывания (среднее значение) | 500 Гц | 300 Гц | 100 Гц | |||
| Напряжение источника питания (диапазон рабочих напряжений) | 12...24 В=; пульсации (размах): макс. 10 % (10...32 В=) (макс. 24 В= при 100°C или выше) | |||||
| Цепи защиты | Ограничение перенапряжений, защита от короткого замыкания, защита от обратной полярности по питанию, защита выхода от обратной полярности | |||||
| Температура окружающего воздуха *1 | 3-проводные модели постоянного тока: 0...100°C (0...120°C в течение 1000 часов); 2-проводные модели постоянного тока: 0...100°C (0...110°C в течение 1000 часов) | |||||
| Степень защиты | IEC 60529 IP67, IP69k согласно DIN 40050-9 | |||||
| Материал | Корпус, зажимные гайки | Нержавеющая сталь (SUS316L) | ||||
| Рабочая поверхность | Полибутилентерефталат (PBT) | |||||
| Кабель | Теплостойкий ПВХ | |||||
*1 - Проверено функционирование с непрерывно включенным питанием в течение 1000 ч при 120°C — для 3-проводных моделей постоянного тока; при 110°C — для 2-проводных моделей постоянного тока. Не допускайте частого перегибания кабеля при температуре 100°C или выше.
|
Корпус датчика E2FQ выполнен полностью из фторопласта для обеспечения стойкости к действию химикатов (например, моющих средств, применяемых в полупроводниковой промышленности).
|
| Параметр | M12 | M18 | M30 | |||
|---|---|---|---|---|---|---|
| E2FQ-X2_ | E2FQ-X5_ | E2FQ-X10_ | ||||
| Расстояние срабатывания | 2 мм ± 10 % | 5 мм ± 10 % | 10 мм ± 10 % | |||
| Частота срабатывания | Модели E1, F1: 1,5 кГц модели D1: 800 Гц | Модели E1, F1: 600 Гц, модели D1: 500 Гц | Модели E1, F1: 400 Гц, модели D1: 300 Гц | |||
| Напряжение источника питания (диапазон рабочих напряжений) | Модели E1, F1: 12...24 В=; пульсации (размах): макс. 10 %, (10...30 В=) модели D1: 12...24 В=; пульсации (размах): макс. 20 %, (10...36 В=) | |||||
| Цепи защиты | Модели D1: ограничение перенапряжений Модели E1, F1: защита от обратной полярности по питанию, защита от короткого замыкания, ограничение перенапряжений | |||||
| Температура окружающего воздуха | Эксплуатация | от –25 до 70°C (без обледенения или конденсации) | ||||
| Хранение | ||||||
| Степень защиты | IEC60529 IP67 | |||||
| Материал | Корпус | Политетрафторэтилен (PTFE) | ||||
| Рабочая поверхность | Политетрафторэтилен (PTFE) | |||||
|
Индуктивный датчик E2A-4 прекрасно переносит жесткие условия эксплуатации и повышенную вибрационную нагрузку, что подтверждено соответствующими испытаниями. Его контактные выводы имеют золотое покрытие, благодаря чему они надежно защищены от окисления и коррозии даже при работе в условиях повышенной влажности и вибрации.
|

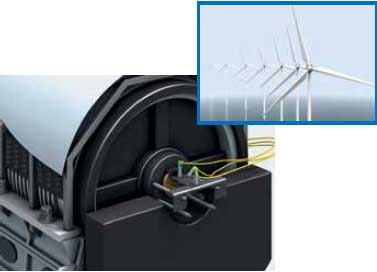

| Размер | Расстояние срабатывания | Подключение | Корпус | Длина резьбовой части (общая длина) | Выход | Эксплуатация | Заказной код |
|---|---|---|---|---|---|---|---|
| M8 | 2 мм | 3-конт. разъем M8: с позолоченными выводами | Нержавеющая сталь | 27 (40) мм | NPN | НО | E2A-S08KS02-M5-C1-4 |
| 49 (62) мм | E2A-S08LS02-M5-C1-4 | ||||||
| M12 | 4 мм | 4-конт. разъем M12: с позолоченными выводами |
Никелированная латунь | 34 (48) мм | PNP | E2A-M12KS04-M1-B1-4 | |
| 8 мм | E2A-M12KN08-M1-B1-4 |
| Размер | M8 | M12 | ||||||
|---|---|---|---|---|---|---|---|---|
| Модель | E2A-S08KS02-M5-C1-4 | E2A-S08LS02-M5-C1-4 | E2A-M12KS04-M1-B1-4 | E2A-M12KN08-M1-B1-4 | ||||
| Расстояние срабатывания | 2 мм ± 10 % | 4 мм ± 10 % | 8 мм ±10 % | |||||
| Частота срабатывания | 1500 Гц | 1000 Гц | 800 Гц | |||||
| Напряжение источника питания | 10...32 В= | |||||||
| Выводы | Бронза (C5441) с золотым покрытием | |||||||
| Эксплуатация | Температура окружающего воздуха | от –40 до 70°C (без обледенения или конденсации) | ||||||
| Влажность окружающего воздуха | отн. влажн. от 35 % до 95 % | |||||||
| Степень защиты | IEC60529 IP67 | |||||||
| Материал | Корпус | Нержавеющая сталь | Никелированная латунь | |||||
| Рабочая поверхность | Полибутилентерефталат (PBT) | |||||||
| Автомобили и тракторы | Ветроэнергетические установки |
|---|---|
|
|
| Позолоченные контактные выводы датчика E2A-4 защищены от электрохимической коррозии, которая может иметь место при контакте с выводами разъема кабеля в условиях высокой влажности и постоянной вибрации, сопровождающих работу лесозаготовочной машины. | Индуктивные датчики приближения контролируют вращающийся вал ротора ветряного генератора. Стандартное золотое покрытие контактов обеспечивает высокую надежность электрического соединения и защищает контакты от окисления и коррозии в условиях повышенной влажности и вибрации, в том числе при работе в открытом море. |
|
Благодаря увеличенному расстоянию срабатывания и простоте монтажа на плоские
поверхности датчик E2Q5 идеально подходит для обнаружения крупных металличе-
ских объектов, например на автомобильных сборочных конвейерах.
|
- Модели с разъемом (M12)
| Размеры, мм (В x Ш x Г) |
|
|
Расстояние срабатывания | Рабочая поверхность | Тип выхода | Код заказа (модели с разъемом M12) | |
|---|---|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Комплементарные выходы (НО + НЗ) | ||||||
| 67 x 40 x 40 | |
-- | 20 мм | Сменная | NPN | E2Q5-N20E1-M1 | E2Q5-N20E3-M1 |
| PNP | E2Q5-N20F1-M1 | E2Q5-N20F3-M1 | |||||
| -- | |
40 мм | NPN | E2Q5-N40ME1-M1 | E2Q5-N40ME3-M1 | ||
| PNP | E2Q5-N40MF1-M1 | E2Q5-N40MF3-M1 | |||||
| Размер | E2Q5-N20_ _ -M1 | E2Q5-N40M_3-M1 | ||||||
|---|---|---|---|---|---|---|---|---|
| Расстояние срабатывания | 20 мм ± 10 % | 40 мм ± 10 % | ||||||
| Частота срабатывания | 150 Гц | |||||||
| Напряжение источника питания | 10...30 В= | |||||||
| Цепи защиты | Защита выхода от обратной полярности, защита от короткого замыкания | |||||||
| Эксплуатация | Температура окружающего воздуха | от –25 до 85°C | ||||||
| Степень защиты | IP 67 по IEC 60529; IP69k согласно DIN 40050, часть 9 | |||||||
| Материал | Корпус | Полибутилентерефталат (PBT) | ||||||
| Рабочая поверхность | Полибутилентерефталат (PBT) | |||||||
|

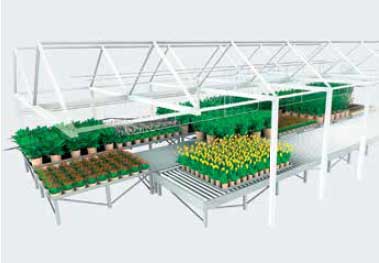

| Контроль положения лотков с растениями в теплицах. |
|
Датчики семейства E2E-_-U обладают подтвержденной испытаниями устойчивостью к маслам, наиболее часто применяемым в автомобильной промышленности, что гарантирует надежность и длительный срок службы датчиков при их использовании на автомобильных сборочных конвейерах.
|
2-проводные, постоянного тока (со встроенным кабелем)
| Размер |
|
|
Расстояние срабатывания | Код заказа (модели со встроенным кабелем, 2 м, полиуретан) | |
|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||
| M8 | |
-- | 2 мм | E2E-X2D1-U | E2E-X2D2-U |
| M12 | |
-- | 3 мм | E2E-X3D1-U | E2E-X3D1-U |
| M18 | |
-- | 7 мм | E2E-X7D1-U | E2E-X7D2-U |
| M30 | |
-- | 10 мм | E2E-X10D1-U | E2E-X10D2-U |
2-проводные, постоянного тока (с кабелем с разъемом M12)
| Размер |
|
|
Расстояние срабатывания | Код заказа (модели со встроенным кабелем, 30 см, полиуретан, разъем M12) | |
|---|---|---|---|---|---|
| Нормально открытый выход (НО) | Нормально замкнутый выход (НЗ) | ||||
| M8 | |
-- | 2 мм | E2E-X2D1-M1TGJ-U 0.3M | E2E-X2D2-M1TGJ-U 0.3M |
| M12 | |
-- | 3 мм | E2E-X3D1-M1TGJ-U 0.3M | E2E-X3D2-M1TGJ-U 0.3M |
| M18 | |
-- | 7 мм | E2E-X7D1-M1TGJ-U 0.3M | E2E-X7D2-M1TGJ-U 0.3M |
| M30 | |
-- | 10 мм | E2E-X10D1-M1TGJ-U 0.3M | E2E-X10D2-M1TGJ-U 0.3M |
| Параметр | M8 | M12 | M18 | M30 | |
|---|---|---|---|---|---|
| E2E-X2D_ | E2E-X3D_ | E2E-X7D_ | E2E-X10D_ | ||
| Расстояние срабатывания | 2 мм ±10 % | 3 мм ±10 % | 7 мм ±10 % | 15 мм ±10 % | |
| Частота срабатывания | 1500 Гц | 1000 Гц | 500 Гц | 400 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12...24 В= (10...30 В=); пульсации (размах): Макс. 10 % | ||||
| Цепи защиты | Ограничитель перенапряжения, защита выхода от короткого замыкания (для выхода управления и диагностики) | ||||
| Температура окружающего воздуха | Эксплуатация | –25...+70°C | |||
| Хранение | От –40 до 85°C (без обледенения или конденсации) | ||||
| Степень защиты | IP67 согласно IEC 60529 (IP67g по стандарту JEM (водонепроницаемое, маслостойкое изделие)) | ||||
| Материал | Корпус | Нержавеющая сталь (SUS303) | Никелированная латунь | ||
| Рабочая поверхность | Полибутилентерефталат (PBT) | ||||
| Кабель | Полиуретан (оболочка), полиэтилен | ||||

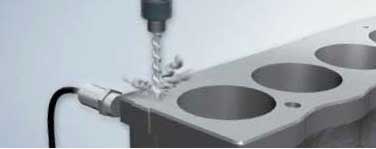

Датчик контролирует положение обрабатываемой детали, непосредственно контактируя с маслом.
|
Нержавеющая сталь в качестве материала чувствительной поверхности надежно защищает датчик от механических повреждений и в 20 раз продлевает срок его службы по сравнению с обычными датчиками. Благодаря высокой стойкости к минеральным маслам и охлаждающим веществам и нечувствительности к налипанию мелкой металлической стружки на рабочую поверхность этот датчик просто идеально подходит для применения в металлорежущем или сверлильном оборудовании.
|
2-проводные, постоянного тока (со встроенным кабелем)
| Размер |
|
|
Расстояние срабатывания | Код заказа *1 (модели со встроенным кабелем, 30 см, ПВХ, разъем M12) |
|---|---|---|---|---|
| M8 | |
-- | 1,5 мм | E2FM-X1R5D1-M1TGJ |
| M12 | |
-- | 2 мм | E2FM-X2D1-M1TGJ |
| M18 | |
-- | 5 мм | E2FM-X5D1-M1TGJ |
| M30 | |
-- | 10 мм | E2FM-X10D1-M1TGJ |
2-проводные, постоянного тока (с кабелем с разъемом M12)
| Размер |
|
|
Расстояние срабатывания | Код заказа *1 (модели с разъемом M12) | |
|---|---|---|---|---|---|
| PNP | NPN | ||||
| M8 | |
-- | 1,5 мм | E2FM-X1R5B1-M1 | E2FM-X1R5C1-M1 |
| M12 | |
-- | 2 мм | E2FM-X2B1-M1 | E2FM-X2C1-M1 |
| M18 | |
-- | 5 мм | E2FM-X5B1-M1 | E2FM-X5C1-M1 |
| M30 | |
-- | 10 мм | E2FM-X10B1-M1 | E2FM-X10C1-M1 |
*1 - Нормально открытый выход (НО)
| Параметр | M8 | M12 | M18 | M30 | |
|---|---|---|---|---|---|
| E2FM-X1R5 | E2FM-X2 | E2FM-X5 | E2FM-X10 | ||
| Расстояние срабатывания | 1,5 мм ±10 % | 2 мм ±10 % | 5 мм ±10 % | 10 мм ±10 % | |
| Частота срабатывания | 200 Гц | 100 Гц | 100 Гц | 50 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12...24 В= (10...30 В=); пульсации (размах): Макс. 10 % | ||||
| Цепи защиты | E2FM-_D1: ограничение перенапряжений, защита выхода от короткого замыкания. E2FM-_B1/C1: Защита выхода от обратной полярности (кроме E2FM-X1R5B1-M1), защита от обратной полярности по питанию, ограничение перенапряжений, защита от короткого замыкания | ||||
| Температура окружающего воздуха | Эксплуатация | от –25 до 70°C (без обледенения или конденсации) | |||
| Хранение | от –25 до 70°C (без обледенения или конденсации) | ||||
| Степень защиты | IP67 по IEC60529, IP69k согласно DIN 40050, часть 9 | ||||
| Материал | Корпус | Нержавеющая сталь (SUS303) | |||
| Рабочая поверхность | Нержавеющая сталь (SUS303) | ||||
| Кабель | ПВХ (огнестойкий) | ||||
|
|
|
|
| E2FM со сверхпрочной чувствительной поверхностью | Датчик с обычной металлической поверхностью | Металлическая стружка на рабочей поверхности не мешает работе датчика | Кабель, устойчивый к брызгам металла при сварке |
|
Семейство TL-W объединяет широкий ассортимент индуктивных датчиков в корпусах прямоугольной формы для простого монтажа на плоские поверхности. Обеспечивая расстояние срабатывания от 1,5 до 20 мм, датчик TL-W идеально подходит для решения любых стандартных задач.
|
3-пров., пост. тока
| Размеры (мм) (В x Ш x Г) | |
|
Расстояние срабатывания | Код заказа (модели со встроенным кабелем, 2 м, ПВХ) | |||
|---|---|---|---|---|---|---|---|
| PNP — НО | PNP — НЗ | NPN — НО | NPN — НЗ | ||||
| 25 x 8 x 5 | -- | |
1,5 мм | TL-W1R5MB1 | -- | TL-W1R5MC1 | -- |
| 22 x 8 x 6 | 3 мм | TL-W3MB1E | TL-W3MB2 | TL-W3MC1 | TL-W3MC2 | ||
| 31 x 18 x 10 | 5 мм | TL-W5MB1 | TL-W5MB2 | TL-W5MC1 | TL-W5MC2 | ||
| 53 x 40 x 23 | 20 мм | -- | -- | TL-W20ME1 | TL-W20ME2 | ||
| 31 x 18 x 10 | |
-- | 5 мм | TL-W5F1 | TL-W5F2 | TL-W5E1 | TL-W5E2 |
| Параметр | TL-W5MD_ | TL-W1R5M_1 | TL-W3M_ _ | TL-W5M_ _ | TL-W5E_/F_ | TL-W20ME_ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Расстояние срабатывания | 5 мм ±10 % | 1,5 мм ±10 % | 3 мм ±10 % | 5 мм ±10 % | 5 мм ±10 % | 20 мм ±10 % | ||||||
| Частота срабатывания | 500 Гц | Миним. 1 кГц | Миним. 600 Гц | Миним. 500 Гц | Миним. 300 Гц | Миним. 40 Гц | ||||||
| Напряжение источника питания | 12...24 В= (10...30 В=); пульсации (размах): Макс. 10 % | 10...30 В=, пульсации (размах) макс. 20 % |
12...24 В= (10...30 В=) пульсации (размах): Макс. 10 % |
|||||||||
| Эксплуатация | Температура окружающего воздуха | от –25 до 70°C (без обледенения или конденсации) | ||||||||||
| Хранение | ||||||||||||
| Степень защиты | IEC60529 IP67 | |||||||||||
| Материал | Корпус | Теплостойкий АБС-сополимер | Литой алюминий | Теплостойкий АБС-сополимер | ||||||||
| Рабочая поверхность | Теплостойкий АБС-сополимер | |||||||||||

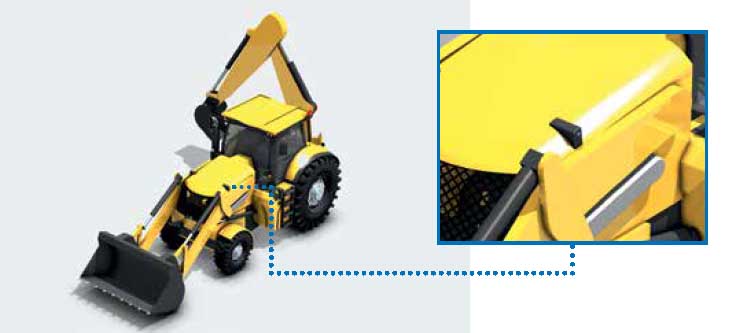

Индуктивный датчик приближения распознает положение наклона ковша экскаватора
| Размер | Форма | Тип | Функции и свойства | Материал | Заказной код | ||
|---|---|---|---|---|---|---|---|
| Гайка | Кабель |  |
 |
||||
| M8 |  |
PRO | 3-конт. | Латунь (CuZn) | ПВХ, 2 м | XS3F-M8PVC3S2M-EU | XS3F-M8PVC3A2M-EU |
 |
Полиуретан, 2 м | XS3F-M8PUR3S2M-EU | XS3F-M8PUR3A2M-EU | ||||
| 4 вывода | ПВХ, 2 м | XS3F-M8PVC4S2M-EU | XS3F-M8PVC4A2M-EU | ||||
| Полиуретан, 2 м | XS3F-M8PUR4S2M-EU | XS3F-M8PUR4A2M-EU | |||||
 |
 |
Lite | 3-конт. | Латунь (CuZn) | ПВХ, 2 м | XS3F-LM8PVC3S2M | XS3F-LM8PVC3A2M |
| 4-конт. | XS3F-LM8PVC4S2M | XS3F-LM8PVC4A2M | |||||
 |
PROplus Устойчивый к моющим средствам | 4-конт. | Нержавеющая сталь (SUS316L) | ПВХ, 2 м | Y92E-S08PVC4S2M-L | Y92E-S08PVC4A2M-L | |
| M12 |  |
PRO | 3-жильный | Латунь (CuZn) | ПВХ, 2 м | XS2F-M12PVC3S2M-EU | XS2F-M12PVC3A2M-EU |
 |
Полиуретан, 2 м | XS2F-M12PUR3S2M-EU | XS2F-M12PUR3A2M-EU | ||||
| 4-жильный | ПВХ, 2 м | XS2F-M12PVC4S2M-EU | XS2F-M12PVC4A2M-EU | ||||
| Полиуретан, 2 м | XS2F-M12PUR4S2M-EU | XS2F-M12PUR4A2M-EU | |||||
| 5-жильный | ПВХ, 2 м | XS2F-M12PVC5S2M-EU | XS2F-M12PVC5A2M-EU | ||||
| Полиуретан, 2 м | XS2F-M12PUR5S2M-EU | XS2F-M12PUR5A2M-EU | |||||
 |
LITE | 3-жильный | Латунь (CuZn) | ПВХ, 2 м | XS2F-LM12PVC3S2M | XS2F-LM12PVC3A2M | |
| 4-жильный | XS2F-LM12PVC4S2M | XS2F-LM12PVC4A2M | |||||
 |
PROplus Со светодиодами (светодиоды питания и выхода, PNP) | 3-жильный | Никелированная латунь | ПВХ, 2 м | -- | XS2F-M12PVC3A2MPLED | |
| 4-жильный | -- | XS2F-M12PVC4A2MPLED | |||||
| 3-жильный | Полиуретан, 2 м | -- | XS2F-M12PUR3A2MPLED | ||||
| 4-жильный | -- | XS2F-M12PUR4A2MPLED | |||||
 |
 |
PROplus Устойчивый к моющим средствам | 4-жильный | Нержавеющая сталь (SUS316L) | ПВХ, 2 м | Y92E-S12PVC4S2M-L | Y92E-S12PVC4A2M-L |
 |
Контакты со смещением изоляции (IDC) | 4 вывода Штыревой | Латунь | Нет данных | XS5G-D418 | -- | |
 |
4 вывода Гнездовой | XS5C-D418 | -- | ||||
|
Серия S8VK-G стандартных источников питания — это воплощение концепции «установил и забыл». Их отличают более долгий срок службы, повышенная защита и расширенная функциональность. Серия S8VK-G включает большое число моделей (на мощности от 15 до 480 Вт), выполненных в очень компактном корпусе. Доступны модели на выходное напряжение 5, 12, 24 и 48 В=. Все модели могут питаться напряжением постоянного тока в диапазоне от 90 до 350 В=.
|
| Тип | Номинальная мощность | Входное напряжение | Выходное напряжение | Выходной ток | Размер (Ш x В x Г), мм | Заказной код |
|---|---|---|---|---|---|---|
| Однофазный источник питания | 15 Вт | 100...240 В~ Допустимый диапазон напряжений: 85...264 В~, 90...350 В=, 2 фазы: менее 240 В~ | 24 В= | 0,65 A | 22,5 x 90 x 90 | S8VK-G01524 |
| 30 Вт | 1,3 A | 32 x 90 x 90; | S8VK-G03024 | |||
| 60 Вт | 2,5 A | 32 x 90 x 110; | S8VK-G06024 | |||
| 120 Вт | 5 A | 40 x 125 x 113 | S8VK-G12024 | |||
| 240 Вт | 10 A | 60 x 125 x 140 | S8VK-G24024 | |||
| 480 Вт | 20 A | 95 x 125 x 140 | S8VK-G48024 |
