| Мы спросили наших заказчиков: Что вы, как пользователь индуктивных датчиков, действительно цените в датчике? Некоторым требовалась надежность в экстремальных условиях. Но большинству просто требуется надежная работа в стандартных промышленных условиях, где присутствуют колебания температуры, вибрации и влажности, но в приемлемых границах. Для таких заказчиков также важна привлекательная цена, но без ущерба для надежности. Именно эти потребности побудили нас разработать совершенно новую линейку индуктивных датчиков: семейство Е2В. Они обеспечивают необходимое качество, надежность и лучшее соотношение цена/качество |

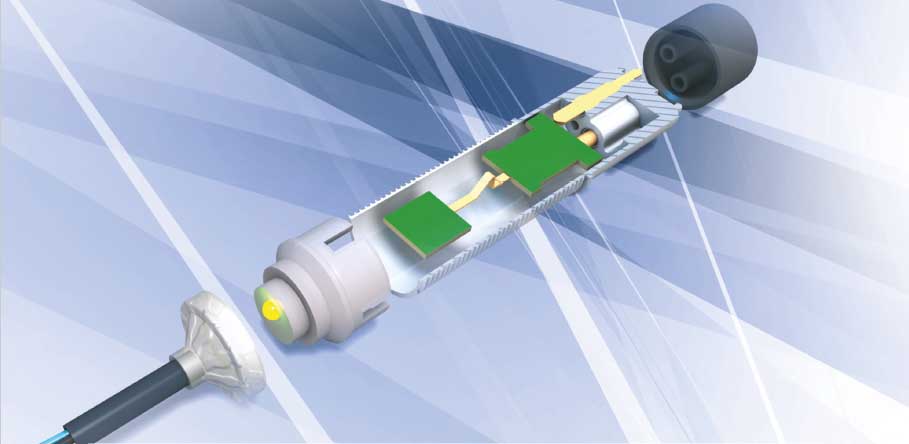

Надежность = инновации и доступность. Благодаря простоте конструкции и инновационному производственному процессу Omron датчики Е2В воплощают две кажущиеся ранее несовместимыми характеристики: хорошее соотношение цена/качество и высокую надежность.
|
|
|
|
| Прекрасно подходит для стандартных промышленных условий | Простота подбора: сэкономьте свое время и средства | Новый индуктивный датчик серии LITE |
| Новые индуктивные датчики Е2В прекрасно подойдут для решения ваших задач. Стандартный диапазон моделей семейства Е2В позволяет подобрать именно то, что требуется вам. Например, мы предлагаем четыре стандартных размера: М8, М12, М18 и МЗО, в экранированном или обычном исполнении. Кроме того, предлагаются два способа подключения и четыре типа вывода. Располагая таким широким выбором, вы непременно найдете именно то, что Вам необходимо. | Для стандартных условий можно без затруднений выбрать датчики Е2В из имеющиегося ассортимента — все они снабжены легкочитаемым, понятным кодом. А яркий кольцевой светодиодный индикатор позволяет быстро определить рабочее состояние датчика. Это экономит время при определении состояния датчика во время технического обслуживания ваших машин. Все это упрощает подбор модели для стандартных областей применения PROX. Говоря коротко — вы сэкономите время и деньги. | Е2В — это датчик для бюджетных проектов без ущерба для качества Omron. Мы представляем датчики Е2В в линейке LITE. Это означает, что в семействе Е2В мы представляем стандартный ассортимент продуктов, надлежащие технические характеристики и эффективность. Качество Е2В как продукта серии LITE постоянно подкрепляется инновационными производственными технологиями, использованием надежных компонентов и материалов для каждого датчика. |
|
Платите только за то, что действительно вам необходимо. В большинстве промышленных отраслей существует нормальный диапазон температур и отсутствует прямое воздействие таких факторов, как высокое давление воды или масла, электромагнитные поля или сильные механические воздействия. Е2В представляет собой идеальное решение для таких областей применения — нет необходимости переплачивать за неиспользуемые возможности датчиков. Например, в станкостроении ЕгВ может успешно использоваться для определения положения инструментов или линейных энкодеров. В упаковочных установках Е2В можно применять для определения положения сварочного элемента. |
|
Кто сможет воспользоваться преимуществами?
|
Создан на базе концепции Omron 361° В основе ассортимента индуктивных датчиков Omron лежит наша концепция 361° — новая стратегия разработки продукции, предоставляющая вам полный набор опций без каких-либо упущений. И с дополнительной долей уверенности, которую дает сотрудничество с компанией Omron. Вот откуда берется дополнительный 1°. |
E2B  |
E2A  |
μPROX E2E  |
|
| Функция | Привлекательная цена и эффективность | Увеличенный срок эксплуатации, подходит для применений в уличных условиях | Специальная компактная модель для сложных задач в ограниченном пространстве, для точного обнаружения |
| Устойчивость к маслу/воде | Хорошо | Очень хорошо | Очень хорошо (корпус из нержавеющей стали) |
| IP | IP67 | IP69K | IP67 |
| Температура | От -25 до 70°С | От -40 до 70°С | От-25 до 70°С |
| Линейка и индивидуальная адаптация | Только стандартные размеры М8, М12, М18, МЗО, разъем или встроенный кабель | Стандартные 3-проводные модели, дополнительно линейка 2-проводных моделей и модели с питанием переменного тока. Модели N0+NC. | Линейка неэкранированных моделей и моделей с гибкими выводами |
|
|
|
| Индуктивные датчики Omron Е2В | Индуктивные датчики Omron Е2A | Индуктивные датчики Omron Е2E |
|
|
|

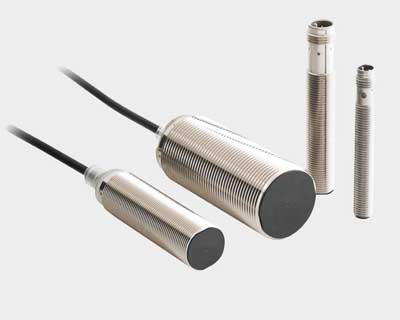

Высокая надежность и новая конструкция при наилучшем соотношении цены и характеристик — для решения стандартных задач внутри промышленных помещений.
|
|
З-проводные модели постоянного тока с двойным расстоянием срабатывания
| Размер | Расстояние срабатывания | Подключение | Материал корпуса | Длина корпуса | Тип выхода | Нормально открытый выход (НО) | Нормально закрытый выход (НЗ) | |
|---|---|---|---|---|---|---|---|---|
| М8 | Экранированные | 2 мм | Встроенный кабель | Нержавеющая сталь | Короткий | PNP | E2B-S08KS02-WP-B1 2М OMS | E2B-S08KS02-WP-B2 2М OMS |
| NPN | E2B-S08KS02-WP-C1 2М OMS | E2B-S08KS02-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-S08LS02-WP-B1 2М OMS | E2B-S08LS02-WP-B2 2М OMS | |||||
| NPN | E2B-S08LS02-WP-C1 2М OMS | E2B-S08LS02-WP-C2 2М OMS | ||||||
| Разъем М8(3 вывода) | Короткий | PNP | E2B-S08KS02-MC-B1 ОMS | E2B-S08KS02-MC-B2 OMS | ||||
| NPN | E2B-S08KS02-MC-C1 OMS | E2B-S08KS02-MC-C2 OMS | ||||||
| Длинный | PNP | E2B-S08LS02-MC-B1 OMS | E2B-S08LS02-MC-B2 OMS | |||||
| NPN | E2B-S08LS02-MC-C1 OMS | E2B-S08LS02-MC-C2 OMS | ||||||
| Неэкранированные | 4 мм | Встроенный кабель | Короткий | PNP | E2B-S08KN04-WP-B1 2M OMS | E2B-S08KN04-WP-B2 2M OMS | ||
| NPN | E2B-S08KN04-WP-C1 2M OMS | E2B-S08KN04-WP-C2 2M OMS | ||||||
| Длинный | PNP | E2B-S08LN04-WP-B1 2M OMS | E2B-S08LN04-WP-B2 2M OMS | |||||
| NPN | E2B-S08LN04-WP-C1 2M OMS | E2B-S08LN04-WP-C2 2M OMS | ||||||
| Разъем М8 (3 вывода) | Короткий | PNP | E2B-S08KN04-MC-B1 OMS | E2B-S08KN04-MC-B2 OMS | ||||
| NPN | E2B-S08KN04-MC-C1 OMS | E2B-S08KN04-MC-C2 OMS | ||||||
| Длинный | PNP | E2B-S08LN04-MC-B1 OMS | E2B-S08LN04-MC-B2 OMS | |||||
| NPN | E2B-S08LN04-MC-C1 OMS | E2B-S08LN04-MC-C2 OMS | ||||||
| М12 | Экранированные | 4 мм | Встроенныйкабель | Латунь | Короткий | PNP | E2B-M12KS04-WP-B1 2M OMS | E2B-M12KS04-WP-B2 2M OMS |
| NPN | E2B-M12KS04-WP-C1 2M OMS | E2B-M12KS04-WP-C2 2M OMS | ||||||
| Длинный | PNP | E2B-M12LS04-WP-B1 2M OMS | E2B-M12LS04-WP-B2 2M OMS | |||||
| NPN | E2B-M12LS04-WP-C1 2M OMS | E2B-M12LS04-WP-C2 2M OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M12KS04-M1-B1 OMS | E2B-M12KS04-M1-B2 OMS | ||||
| NPN | E2B-M12KS04-M1-C1 OMS | E2B-M12KS04-M1-C2 OMS | ||||||
| Длинный | PNP | E2B-M12LS04-M1-B1 OMS | E2B-M12LS04-M1-B2 OMS | |||||
| NPN | E2B-M12LS04-M1-C1 OMS | E2B-M12LS04-M1-C2 OMS | ||||||
| Неэкранированные | 8 мм | Встроенный кабель | Короткий | PNP | E2B-M12KN08-WP-B1 2M OMS | E2B-M12KN08-WP-B2 2M OMS | ||
| NPN | E2B-M12KN08-WP-C1 2M OMS | E2B-M12KN08-WP-C2 2M OMS | ||||||
| Длинный | PNP | E2B-M12LN08-WP-B1 2M OMS | E2B-M12LN08-WP-B2 2M OMS | |||||
| NPN | E2B-M12LN08-WP-C1 2M OMS | E2B-M12LN08-WP-C2 2M OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M12KN08-M1-B1 OMS | E2B-M12KN08-M1-B2 OMS | ||||
| NPN | E2B-M12KN08-M1 -C1 OMS | E2B-M12KN08-M1-C2 OMS | ||||||
| Длинный | PNP | E2B-M12LN08-M1-B1 OMS | E2B-M12LN08-M1-B2 OMS | |||||
| NPN | E2B-M12LN08-M1 -C1 OMS | E2B-M12LN08-M1-C2 OMS | ||||||
| М18 | Экранированные | 8 мм | Встроенный кабель | Нержавеющая сталь | Короткий | PNP | E2B-M18KS08-WP-B1 2М OMS | Е2В-М18KS08-WP-B2 2М OMS |
| NPN | Е2В-М18KS08-WP-C1 2М О MS | Е2В-М18KS08-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-M18LS08-WP-B1 2М OMS | Е2В-М18LS08-WP-B2 2М OMS | |||||
| NPN | E2B-M18LS08-WP-C1 2М OMS | Е2В-М18LS08-WP-C2 2М OMS | ||||||
| Разъем М12 (4 выводе) | Короткий | PNP | E2B-M18KS08-M1-B1 OMS | Е2В-М18KS08-M1-В2 OMS | ||||
| NPN | E2B-M18KS08-M1-C1 OMS | Е2В-М18KS08-M1-С2 OMS | ||||||
| Длинный | PNP | E2B-M18LS08-M1-B1 OMS | E2B-M18LS08-M1-B2 OMS | |||||
| NPN | Е2В-М18LS08-M1-С1 OMS | Е2В-М18LS08-M1-С2 OMS | ||||||
| Неэкранированные | 16 мм | Встроенный кабель | Короткий | PNP | E2B-M18KN16-WP-B1 2М OMS | E2B-M18KN16-WP-B2 2М OMS | ||
| NPN | E2B-M18KN16-WP-C1 2М OMS | E2B-M18KN16-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-M18LN16-WP-B1 2М OMS | E2B-M18LN16-WP-B2 2М OMS | |||||
| NPN | E2B-M18LN16-WP-C1 2М OMS | E2B-M18LN16-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M18KN16-M1-B1 OMS | Е2В-М18KN16-М1-В2 OMS | ||||
| NPN | E2B-M18KN16-M1-C1 OMS | E2B-M18KN16-M1-C2 OMS | ||||||
| Длинный | PNP | E2B-M18LN16-M1-B1 OMS | E2B-M18LN16-М1-В2 OMS | |||||
| NPN | E2B-M18LN16-M1-C1 OMS | E2B-M18LN16-M1-C2 0MS | ||||||
| М30 | Экранированные | 15мм | Встроенный кабель | Латунь | Короткий | PNP | E2B-M30KS15-WP-B1 2M OMS | E2B-M30KS15-WP-B2 2М OMS |
| NPN | E2B-M30KS15-WP-C1 2М OMS | E2B-M30KS15-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-M30LS15-WP-B1 2М OMS | E2B-M30LS15-WP-B2 2М OMS | |||||
| NPN | E2B-M30LS15-WP-C1 2М OMS | E2B-M30LS15-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M30KS15-M1-B1 OMS | E2B-M30KS15-М1-В2 OMS | ||||
| NPN | E2B-M30KS15-M1-C1 OMS | E2B-M30KS15-М1-С2 OMS | ||||||
| Длинный | PNP | E2B-M30LS15-М1 -В1 OMS | E2B-M30LS15-М1-В2 OMS | |||||
| NPN | E2B-M30LS15-М1 -С1 OMS | E2B-M30LS15-М1-С2 OMS | ||||||
| Неэкранированные | 30мм | Встроенный кабель | Длинный | PNP | E2B-M30LN30-WP-B1 2М OMS | E2B-M30LN30-WP-B2 2М OMS | ||
| NPN | E2B-M30LN30-WP-C1 2М OMS | E2B-M30LN30-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Длинный | PNP | E2B-M30LN30-M1-B1 OMS | E2B-M30LN30-M1-В2 OMS | ||||
| NPN | E2B-M30LN30-M1-C1 OMS | E2B-M30LN30-M1-С2 OMS | ||||||
* 1. Характеристики материала для корпуса из нержавеющей стали: 1.4305 (W.-No.), SUS 303 (AISI), 2346 (СС).
3-проводные модели постоянного тока с одинарным расстоянием срабатывания
| Размер | Расстояние срабатывания | Подключение | Материал корпуса | Длина корпуса | Тип выхода | Нормально открытый выход (НО) | Нормально закрытый выход (НЗ) | |
|---|---|---|---|---|---|---|---|---|
| М8 | Экранированные | 1 мм | Встроенный кабель | Нержавеющая сталь | Короткий | PNP | E2B-S08KS01-WP-B1 2М OMS | E2B-S08KS01-WP-B2 2М OMS |
| NPN | E2B-S08KS01-WP-C1 2М OMS | E2B-S08KS01-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-S08LS01-WP-B1 2М OMS | E2B-S08LS01-WP-B2 2М OMS | |||||
| NPN | E2B-S08LS01-WP-C1 2М OMS | E2B-S08LS01-WP-C2 2М OMS | ||||||
| Разъем М8 (3 вывода) | Короткий | PNP | E2B-S08KS01-MC-B1 OMS | E2B-S08KS01-MC-B2 OMS | ||||
| NPN | E2B-S08KS01-МС-С1 OMS | E2B-S08KS01-MC-C2 OMS | ||||||
| Длинный | PNP | E2B-S08LS01-MC-B1 OMS | E2B-S08LS01-МС-В2 OMS | |||||
| NPN | E2B-S08LS01-MC-C1 OMS | E2B-S08LS01-МС-С2 OMS | ||||||
| Неэкранированные | 2 мм | Встроенный кабель | Короткий | PNP | E2B-S08KN02-WP-B1 2М OMS | E2B-S08KN02-WP-B2 2М OMS | ||
| NPN | E2B-S08KN02-WP-C1 2М OMS | E2B-S08KN02-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-S08LN02-WP-B1 2М OMS | E2B-S08LN02-WP-B2 2М OMS | |||||
| NPN | E2B-S08LN02-WP-C1 2М OMS | E2B-S08LN02-WP-C2 2М OMS | ||||||
| Разъем М8 (3 вывода) | Короткий | PNP | E2B-S08KN02-MC-B1 OMS | E2B-S08KN02-MC-B2 OMS | ||||
| NPN | E2B-S08KN02-MC-C1 OMS | E2B-S08KN02-MC-C2 OMS | ||||||
| Длинный | PNP | E2B-S08LN02-MC-B1 OMS | E2B-S08LN02-MC-B2 OMS | |||||
| NPN | E2B-S08LN02-MC-C1 OMS | E2B-S08LN02-MC-C2 OMS | ||||||
| М12 | Экранированные | 2 мм | Встроенный кабель | Латунь | Короткий | PNP | Е2В-М12KS02-WP-B1 2М OMS | E2B-M12KS02-WP-B2 2М OMS |
| NPN | E2B-M12KS02-WP-C1 2М OMS | E2B-M12KS02-WP-C2 2М OMS | ||||||
| Длинный | PNP | Е2В-М12LS02-WP-B1 2М OMS | E2B-M12LS02-WP-B2 2М OMS | |||||
| NPN | E2B-M12LS02-WP-C1 2М OMS | Е2В-М12LS02-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M12KS02-M1-B1 OMS | Е2В-М12KS02-M1-В2 OMS | ||||
| NPN | E2B-M12KS02-M1-C1 OMS | Е2В-М12KS02-M1-С2 OMS | ||||||
| Длинный | PNP | E2B-M12LS02-M1-B1 OMS | E2B-M12LS02-M1-B2 OMS | |||||
| NPN | Е2В-М12LS02-M1 -С1 OMS | Е2В-М12LS02-M1-С2 OMS | ||||||
| Неэкранированные | 5 мм | Встроенный кабель | Короткий | PNP | E2B-M12KN05-WP-B1 2М OMS | E2B-M12KN05-WP-B2 2М OMS | ||
| NPN | Е2В-М12KN05-WP-C1 2М OMS | Е2В-М12KN05-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-M12LN05-WP-B1 2М OMS | E2B-M12LN05-WP-B2 2М OMS | |||||
| NPN | E2B-M12LN05-WP-C1 2М OMS | Е2В-М12LN05-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M12KN05-M1-B1 OMS | E2B-M12KN05-M1-B2 OMS | ||||
| NPN | E2B-M12KN05-M1-C1 OMS | E2B-M12KN05-M1-C2 OMS | ||||||
| Длинный | PNP | E2B-M12LN05-M1-B1 OMS | E2B-M12LN05-M1-B2 OMS | |||||
| NPN | E2B-M12LN05-M1-C1 OMS | E2B-M12LN05-M1-C2 OMS | ||||||
| М18 | Экранированные | 5 мм | Встроенный кабель | Латунь | Короткий | PNP | E2B-M18KS05-WP-B1 2М OMS | Е2В-М18KS05-WP-B2 2М OMS |
| NPN | Е2В-М18KS05-WP-C1 2М OMS | Е2В-М18KS05-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-M18LS05-WP-B1 2М OMS | Е2В-М18LS05-WP-B2 2М OMS | |||||
| NPN | Е2В-М18LS05-WP-C1 2М OMS | Е2В-М18LS05-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M18KS05-M1-B1 OMS | E2B-M18KS05-M1-B2 OMS | ||||
| NPN | Е2В-М18KS05-M1-С1 OMS | Е2В-М18KS05-M1-С2 OMS | ||||||
| Длинный | PNP | E2B-M18LS05-M1-B1 OMS | E2B-M18LS05-M1-B2 OMS | |||||
| NPN | Е2В-М18LS05-M1-С1 OMS | Е2В-М18LS05-M1-С2 OMS | ||||||
| Неэкранированные | 10 мм | Встроенный кабель | Короткий | PNP | E2B-M18KN10-WP-B1 2М OMS | E2B-M18KN10-WP-B2 2М OMS | ||
| NPN | E2B-M18KN10-WP-C1 2М OMS | E2B-M18KN10-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-M18LN1CM/VP-B1 2М OMS | E2B-M18LN10-WP-B2 2М OMS | |||||
| NPN | E2B-M18LN10-WP-C1 2М OMS | Е2В-М18LN10-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M18KN10-M1-B1 OMS | E2B-M18KN10-M1-B2OMS | ||||
| NPN | E2B-M18KN10-M1-C1 OMS | E2B-M18KN10-M1-C2 OMS | ||||||
| Длинный | PNP | E2B-M18LN10-M1-B1 OMS | E2B-M18LN10-M1-B2 OMS | |||||
| NPN | E2B-M18LN10-M1-C1 OMS | E2B-M18LN10-M1-C2 OMS | ||||||
| М30 | Экранированные | 10 мм | Встроенный кабель | Латунь | Короткий | PNP | E2B-M30KS10-WP-B1 2М OMS | E2B-M30KS10-WP-B2 2М OMS |
| NPN | E2B-M30KS10-WP-C1 2М OMS | E2B-M30KS10-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-M30LS10-WP-B1 2М OMS | E2B-M30LS10-WP-B2 2М OMS | |||||
| NPN | E2B-M30LS10-WP-C1 2М OMS | E2B-M30LS10-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M30KS10-M1-B1 OMS | E2B-M30KS10-M1-B2 OMS | ||||
| NPN | E2B-M30KS10-М1-С1 OMS | E2B-M30KS10-M1-C2 OMS | ||||||
| Длинный | PNP | E2B-M30LS10-M1-B1 OMS | E2B-M30LS10-M1-B2 OMS | |||||
| NPN | E2B-M30LS10-M1-C1 OMS | E2B-M30LS10-М1-С2 OMS | ||||||
| Неэкранированные | 20 мм | Встроенный кабель | Короткий | PNP | E2B-M30KN20-WP-B1 2М OMS | E2B-M30KN20-WP-B2 2М OMS | ||
| NPN | E2B-M30KN20-WP-C1 2М OMS | E2B-M30KN20-WP-C2 2М OMS | ||||||
| Длинный | PNP | E2B-M30LN28-WP-B1 2М OMS | E2B-M30LN28-WP-B2 2М OMS | |||||
| NPN | E2B-M30LN20-WP-C1 2М OMS | E2B-M30LN20-WP-C2 2М OMS | ||||||
| Разъем М12 (4 вывода) | Короткий | PNP | E2B-M30KN20-M1-B1 OMS | E2B-M30KN20-M1-B2 OMS | ||||
| NPN | E2B-M30KN20-M1-C1 OMS | E2B-M30KN20-M1-C2 OMS | ||||||
| Длинный | PNP | E2B-M30LN20-M1-B1 OMS | E2B-M30LN20-M1-B2 OMS | |||||
| NPN | E2B-M30LN20-M1-C1 OMS | E2B-M30LN20-M1-C2 OMS | ||||||
Кабели датчиков
| Размер | Тип | Свойства | Материал | Код заказа | ||
|---|---|---|---|---|---|---|
| Гайка | Кабель | Прямой | Г-образный | |||
| M8 | |
 |
Латунь (CuZn) | ПВХ, 2 м | XS3F-M8PVC3S2M-EU | XS3F-M8PVC3A2M-EU |
| ПВХ, 5 м | XS3F-M8PVC3S5M-EU | XS3F-M8PVC3A5M-EU | ||||
|
ПВХ, 2 м | XS3F-LM8PVC3S2M | XS3F-LM8PVC3A2M | |||
| 3 вывода | ПВХ, 5 м | XS3F-LM8PVC3S5M | XS3F-LM8PVC3A5M | |||
| М12 | |
 |
ПВХ, 2 м | XS2F-M12PVC4S2M-EU | XS2F-M12PVC4A2M-EU | |
| ПВХ, 5 м | XS2F-M12PVC4S5M-EU | XS2F-M12PVC4A5M-EU | ||||
|
ПВХ, 2 м | XS2F-LM12PVC4S2M | XS2F-LM12PVC4A2M | |||
| 4 вывода | ПВХ, 5 м | XS2F-LM12PVC4S5M | XS2F-LM12PVC4A5M | |||
Датчики Е2В поставляются со следующими разъемами и материалами кабеля:
| Модели со встроенным кабелем | Модели с разъемом |
|---|---|
|
|
| Стандартная длина кабеля: 2 м и 5 м | Стандартные разъемы: М12, М8 (4-выв.) -МС |
| Стандартный материал кабеля: ПВХ (диаметр 4 мм) -WP |
Пример:
E2B-M12LS04-M1-B1 — Стандартный датчик, М12, длинный корпус, экранированный, Sn = 4 мм, с разъемом М12, НО выход PNP
E2B-S08KN04-WP-B1 5М — Стандартный датчик, М8, нержавеющая сталь, короткий корпус, неэкранированный, Sn = 4 мм, встроенный кабель в ПВХ-оболочке, НО выход PNP, длина кабеля = 5 м
3-проводные модели постоянного тока с двойным расстоянием срабатывания
| Размер | М8 | М12 | |||
|---|---|---|---|---|---|
| Тип | Экранированные | Неэкранированные | Экранированные | Неэкранированные | |
| Параметр | E2B-S08KS02-_-В1 | E2B-S08KN04-_-В1 | E2B-M12KS04-_-В1 | E2B-M12KN08-_-В1 | |
| E2B-S08KS02-_-С1 | E2B-S08KN04-_-С1 | E2B-M12KS04-_-С1 | Е2В-М12KN08-_-С1 | ||
| Расстояние срабатывания | 2 мм | 4 мм | 4 мм | 8 мм | |
| Гистерезис | Максимум 10 % от расстояния срабатывания | ||||
| Обнаруживаемый объект | Черные металлы (при обнаружении объектов из цветных металлов расстояние срабатывания уменьшается). | ||||
| Стандартный обнаруживаемый объект (мягкая сталь ST37) | 8 х 8 х 1 мм | 12 х 12 х 1 мм | 12 х 12 х 1 мм | 24 х 24 х 1 мм | |
| Частота срабатывания (см. примечание 1) | 1500 Гц | 1000 Гц | 1000 Гц | 800 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12... 24 В=, пульсации (размах): макс. 10 % (10... 32 В=) | ||||
| Потребление тока (3-проводн., пост, тока) | Макс. 10 мА | ||||
| Тип выхода | Модели -В: PNP с открытым коллектором, модели -С: NPN с открытым коллектором | ||||
| Ток нагрузки управляющего выхода | Макс. 200 мА (макс. 30 В=) | ||||
| Индикатор | Круглый светодиодный индикатор видимого спектра в моделях с кабелем. | ||||
| Состояние выхода | Модели В1/-С1: НО выход; модели В2/-С2: НЗ выход | ||||
| Электрическая защита | Защита выхода от обратной полярности, защита от обратной полярности по питанию | ||||
| Температура окружающего воздуха | Эксплуатация и хранение: от -25 до 70°С (без обледенения или конденсации) | ||||
| Нестабильность по температуре | Макс. ±10 % от расстояния срабатывания при 23°С | ||||
| Влажность окружающего воздуха | Эксплуатация и хранение: от 35 % до 95 % | ||||
| Нестабильность по напряжению | Макс. ±1 % от расстояния срабатывания в пределах номинального напряжения ±15 % | ||||
| Сопротивление изоляции | Минимум 50 МОм (при напряжении 500 В=) между токонесущими частями и корпусом | ||||
| Испытательное напряжение изоляции | 1000 В~, 50/60 Гц, в течение 1 мин между токонесущими частями и корпусом | ||||
| Вибропрочность | 10... 55 Гц, амплитуда размаха 1,5 мм, по 2 часа в каждом из направлений X, Y и Z | ||||
| Ударопрочность | М8: 500 м/cl, по 10 раз в каждом из направлений X, Y и Z. М12-М30: 1000 м/cl, по 10 раз в каждом из направлений X, Y и Z | ||||
| Соответствие стандартам | IP67 в соотв. с IEC 60529 ЭМС в соотв. с EN60947-5-2 | ||||
| Способ подключения | (1) Модели со встроенным кабелем (стандартный кабель: ПВХ; диаметр 4,0 мм, длина 2 м, 5 м) | ||||
| (2) Модели с разъемом (головка М8: 3-выв. М8; головка М12-М30: 4-выв. М12) | |||||
| Материал | Корпус | Нержавеющая сталь | Никелированная латунь | ||
| Рабочая поверхность | Полибутилентерефталат (РВТ) | ||||
| Кабель | Стандартный кабель: ПВХ, диаметр 4 мм | ||||
| Вес (в упаковке) | Модели со встроенным кабелем | 85 г. | |||
| Модели с разъемом | 35 г. | ||||
Примечание 1. Приведено среднее значение частоты срабатывания. Измерения производились в следующих условиях: стандартный обнаруживаемый объект, двойное стандартное расстояние до каждого объекта, установленное расстояние равно половине расстояния срабатывания.
| Размер | М18 | М30 | |||
|---|---|---|---|---|---|
| Тип | Экранированные | Неэкранированные | Экранированные | Неэкранированные | |
| Параметр | E2B-M18KS08-_-В1 | E2B-M18KN16-_-В1 | E2B-M30KS15-_-В1 | E2B-M30LN30-_-В1 | |
| Е2В-М18KS08-_-С1 | E2B-M18KN16-_-С1 | E2B-M30KS15-_-С1 | E2B-M30LN30-_-С1 | ||
| Расстояние срабатывания | 8 мм | 16 мм | 15 мм | 30 мм | |
| Гистерезис | Максимум 10 % от расстояния срабатывания | ||||
| Обнаруживаемый объект | Черные металлы (при обнаружении объектов из цветных металлов расстояние срабатывания уменьшается). | ||||
| Стандартный обнаруживаемый объект (мягкая сталь ST37) | 24 х 24 х 1 мм | 48 х 48 х 1 мм | 45 х 45 х 1 мм | 90 х 90 х 1 мм | |
| Частота срабатывания (см. примечание 1) | 500 Гц | 400 Гц | 250 Гц | 100 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12... 24 В=, пульсации (размах): макс. 10 % (10... 32 В=) | ||||
| Потребление тока (3-проводн., пост, тока) | Макс. 10 мА | ||||
| Тип выхода | Модели -В: PNP с открытым коллектором, модели -С: NPN с открытым коллектором | ||||
| Ток нагрузки управляющего выхода | Макс. 200 мА (макс. 30 В=) | ||||
| Индикатор | Круглый светодиодный индикатор видимого спектра в моделях с кабелем. | ||||
| Состояние выхода | Модели В1/-С1: НО выход; модели В2/-С2: НЗ выход | ||||
| Электрическая защита | Защита выхода от обратной полярности, защита от обратной полярности по питанию | ||||
| Температура окружающего воздуха | Эксплуатация и хранение: от -25 до 70°С (без обледенения или конденсации) | ||||
| Нестабильность по температуре | Макс. ±10 % от расстояния срабатывания при 23°С | ||||
| Влажность окружающего воздуха | Эксплуатация и хранение: от 35 % до 95 % | ||||
| Нестабильность по напряжению | Макс. ±1 % от расстояния срабатывания в пределах номинального напряжения ±15 % | ||||
| Сопротивление изоляции | Минимум 50 МОм (при напряжении 500 В=) между токонесущими частями и корпусом | ||||
| Испытательное напряжение изоляции | 1000 В~, 50/60 Гц, в течение 1 мин между токонесущими частями и корпусом | ||||
| Вибропрочность | 10... 55 Гц, амплитуда размаха 1,5 мм, по 2 часа в каждом из направлений X, Y и Z | ||||
| Ударопрочность | М8: 500 м/cl, по 10 раз в каждом из направлений X, Y и Z M12-M30: 1000 м/cl, по 10 раз в каждом из направлений X, Y и Z | ||||
| Соответствие стандартам | IP67 в соотв. с IEC 60529 ЭМС в соотв. с EN60947-5-2 | ||||
| Способ подключения | (1) Модели со встроенным кабелем (стандартный кабель: ПВХ; диаметр 4,0 мм, длина 2 м, 5 м) | ||||
| (2) Модели с разъемом (головка М8: 3-выв. М8; головка М12-М30: 4-выв. М12) | |||||
| Материал | Корпус | Нержавеющая сталь | Никелированная латунь | ||
| Рабочая поверхность | Полибутилентерефталат (РВТ) | ||||
| Кабель | Стандартный кабель: ПВХ, диаметр 4 мм | ||||
| Вес (в упаковке) | Модели со встроенным кабелем | 85 г. | |||
| Модели с разъемом | 35 г. | ||||
Примечание 1. Приведено среднее значение частоты срабатывания. Измерения производились в следующих условиях: стандартный обнаруживаемый объект, двойное стандартное расстояние до каждого объекта, установленное расстояние равно половине расстояния срабатывания.
З-проводные модели постоянного тока с одинарным расстоянием срабатывания
| Размер | М8 | М12 | |||
|---|---|---|---|---|---|
| Тип | Экранированные | Неэкранированные | Экранированные | Неэкранированные | |
| Параметр | E2B-S08KS01-_-В1 | E2B-S08KN02-_-В1 | E2B-M12KS02-_-В1 | E2B-M12KN05-_-В1 | |
| E2B-S08KS01 -_-С1 | E2B-S08KN02-_-С1 | E2B-M12KS02-_-С1 | E2B-M12KN05-_-С1 | ||
| Расстояние срабатывания | 1 мм | 2 мм | 2 мм | 5 мм | |
| Гистерезис | Максимум 10 % от расстояния срабатывания | ||||
| Обнаруживаемый объект | Черные металлы (при обнаружении объектов из цветных металлов расстояние срабатывания уменьшается). | ||||
| Стандартный обнаруживаемый объект (мягкая сталь ST37) | 8 х 8 х 1 мм | 12 х 12 х 1 мм | 12 х 12 х 1 мм | 24 х 24 х 1 мм | |
| Частота срабатывания (см. примечание 1) | 1500 Гц | 1000 Гц | 1000 Гц | 800 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12... 24 В=, пульсации (размах): макс. 10 % (10... 32 В=) | ||||
| Потребление тока (3-проводн., пост, тока) | Макс. 10 мА | ||||
| Тип выхода | Модели -В: PNP с открытым коллектором, модели -С: NPN с открытым коллектором | ||||
| Ток нагрузки управляющего выхода | Макс. 200 мА (макс. 30 В=) | ||||
| Индикатор | Круглый светодиодный индикатор видимого спектра в моделях с кабелем. | ||||
| Состояние выхода | Модели В1/-С1: НО выход; модели В2/-С2: НЗ выход | ||||
| Электрическая защита | Защита выхода от обратной полярности, защита от обратной полярности по питанию | ||||
| Температура окружающего воздуха | Эксплуатация и хранение: от -25 до 70°С (без обледенения или конденсации) | ||||
| Нестабильность по температуре | Макс. ±10 % от расстояния срабатывания при 23°С | ||||
| Влажность окружающего воздуха | Эксплуатация и хранение: от 35 % до 95 % | ||||
| Нестабильность по напряжению | Макс. ±1 % от расстояния срабатывания в пределах номинального напряжения ±15 % | ||||
| Сопротивление изоляции | Минимум 50 МОм (при напряжении 500 В=) между токонесущими частями и корпусом | ||||
| Испытательное напряжение изоляции | 1000 В~, 50/60 Гц, в течение 1 мин между токонесущими частями и корпусом | ||||
| Вибропрочность | 10... 55 Гц, амплитуда размаха 1,5 мм, по 2 часа в каждом из направлений X, Y и Z | ||||
| Ударопрочность | М8: 500 м/cl, по 10 раз в каждом из направлений X, Y и Z М12-М30: 1000 м/cl, по 10 раз в каждом из направлений X, Y и Z | ||||
| Соответствие стандартам | IP67 в соотв. с IEC 60529 ЭМС в соотв. с EN60947-5-2 | ||||
| Способ подключения | (1) Модели со встроенным кабелем (стандартный кабель: ПВХ; диаметр 4,0 мм, длина 2 м, 5 м) | ||||
| (2) Модели с разъемом (головка М8: 3-выв. М8; головка М12-М30: 4-выв. М12) | |||||
| Материал | Корпус | Нержавеющая сталь | Никелированная латунь | ||
| Рабочая поверхность | Полибутилентерефталат (РВТ) | ||||
| Кабель | Стандартный кабель: ПВХ, диаметр 4 мм | ||||
| Вес (в упаковке) | Модели со встроенным кабелем | Приблиз. 65 г | |||
| Модели с разъемом | Приблиз. 15 г | ||||
Примечание 1. Приведено среднее значение частоты срабатывания. Измерения производились в следующих условиях: стандартный обнаруживаемый объект, двойное стандартное расстояние до каждого объекта, установленное расстояние равно половине расстояния срабатывания.
| Размер | М18 | М30 | |||
|---|---|---|---|---|---|
| Тип | Экранированные | Неэкранированные | Экранированные | Неэкранированные | |
| Параметр | E2B-M18KS05-_-В1 | E2B-M18KN10-_-В1 | E2B-M30KS10-_-В1 | E2B-M30LN20-_-В1 | |
| E2B-M18KS05-_-С1 | E2B-M18KN10-_-С1 | E2B-M30KS10-_-С1 | E2B-M30LN20-_-С1 | ||
| Расстояние срабатывания | 5 мм | 10 мм | 10 мм | 20 мм | |
| Гистерезис | Максимум 10 % от расстояния срабатывания | ||||
| Обнаруживаемый объект | Черные металлы (при обнаружении объектов из цветных металлов расстояние срабатывания уменьшается). | ||||
| Стандартный обнаруживаемый объект (мягкая сталь ST37) | 24 х 24 х 1 мм | 48 х 48 х 1 мм | 45 х 45 х 1 мм | 90 х 90 х 1 мм | |
| Частота срабатывания (см. примечание 1) | 500 Гц | 400 Гц | 250 Гц | 100 Гц | |
| Напряжение источника питания (диапазон рабочих напряжений) | 12... 24 В=, пульсации (размах): макс. 10 % (10... 32 В=) | ||||
| Потребление тока (3-проводн., пост, тока) | Макс. 10 мА | ||||
| Тип выхода | Модели -В: PNP с открытым коллектором, модели -С: NPN с открытым коллектором | ||||
| Ток нагрузки управляющего выхода | Макс. 200 мА (макс. 30 В=) | ||||
| Индикатор | Круглый светодиодный индикатор видимого спектра в моделях с кабелем. | ||||
| Состояние выхода | Модели В1/-С1: НО выход; модели В2/-С2: НЗ выход | ||||
| Электрическая защита | Защита выхода от обратной полярности, защита от обратной полярности по питанию, | ||||
| Температура окружающего воздуха | Эксплуатация и хранение: от -25 до 70°С (без обледенения или конденсации) | ||||
| Нестабильность по температуре | Макс. ±10 % от расстояния срабатывания при 23°С | ||||
| Влажность окружающего воздуха | Эксплуатация и хранение: от 35 % до 95 % | ||||
| Нестабильность по напряжению | Макс. ±1 % от расстояния срабатывания в пределах номинального напряжения ±15 % | ||||
| Сопротивление изоляции | Минимум 50 МОм (при напряжении 500 В=) между токонесущими частями и корпусом | ||||
| Испытательное напряжение изоляции | 1000 В~, 50/60 Гц, в течение 1 мин между токонесущими частями и корпусом | ||||
| Вибропрочность | 10... 55 Гц, амплитуда размаха 1,5 мм, по 2 часа в каждом из направлений X, Y и Z | ||||
| Ударопрочность | М8: 500 м/cl, по 10 раз в каждом из направлений X, Y и Z M12-M30:1000 м/cl, по 10 раз в каждом из направлений X, Y и Z | ||||
| Соответствие стандартам | IP67 в соотв. с IEC 60529 ЭМС в соотв. с EN60947-5-2 | ||||
| Способ подключения | (1) Модели со встроенным кабелем (стандартный кабель: ПВХ; диаметр 4,0 мм, длина 2 м, 5 м) | ||||
| (2) Модели с разъемом (головка М8: 3-выв. М8; головка М12-М30: 4-выв. М12) | |||||
| Материал | Корпус | Никелированная латунь | |||
| Рабочая поверхность | Полибутилентерефталат (РВТ) | ||||
| Кабель | Стандартный кабель: ПВХ, диаметр 4 мм | ||||
| Вес (в упаковке) | Модели со встроенным кабелем | Приблиз. 65 г | |||
| Модели с разъемом | Приблиз. 20 г | ||||
Примечание 1. Приведено среднее значение частоты срабатывания. Измерения производились в следующих условиях: стандартный обнаруживаемый объект, двойное стандартное расстояние до каждого объекта, установленное расстояние равно половине расстояния срабатывания.

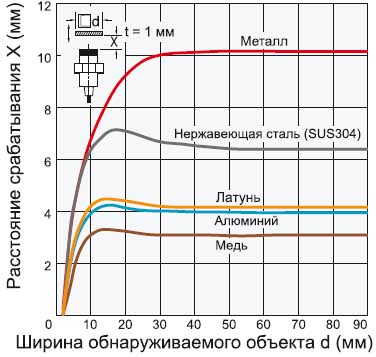

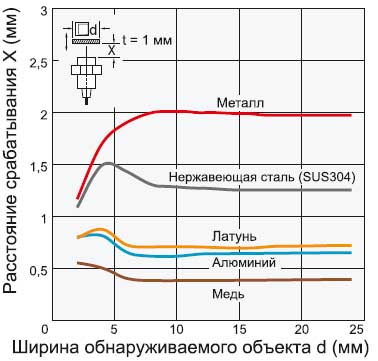

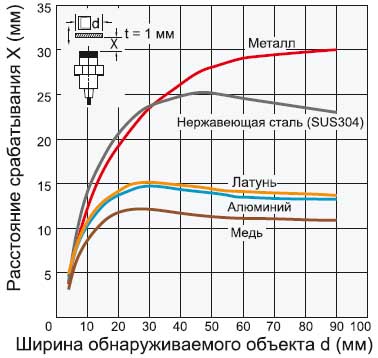

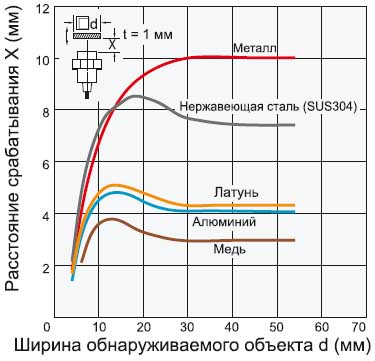

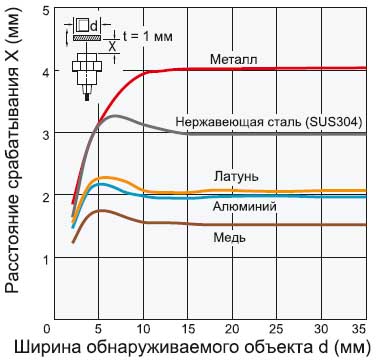

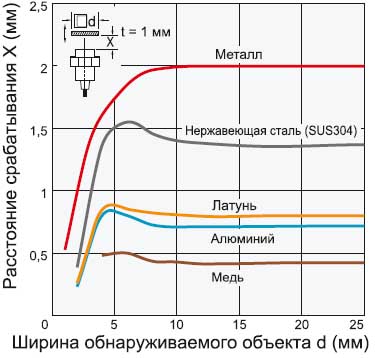

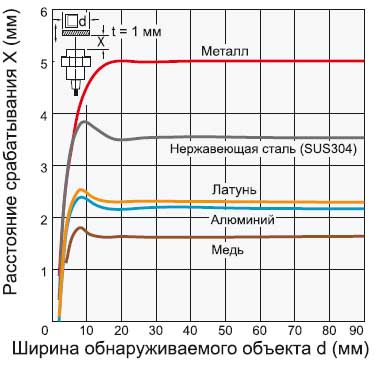

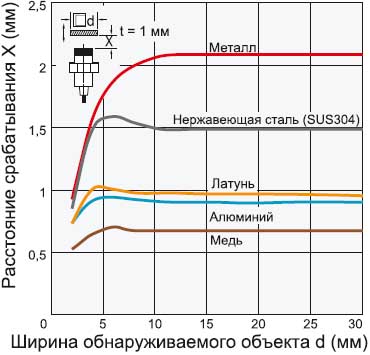

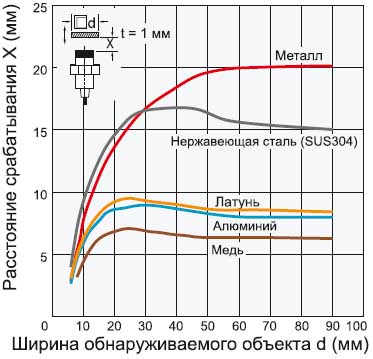

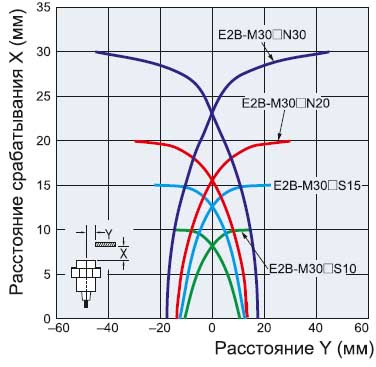

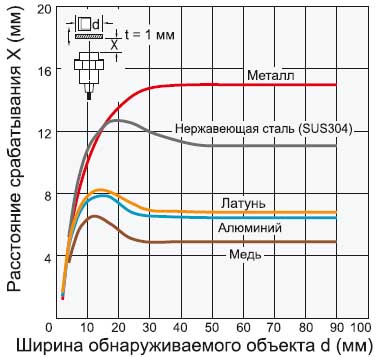

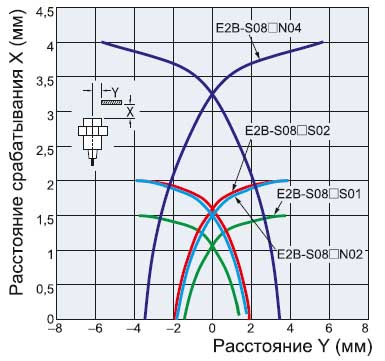

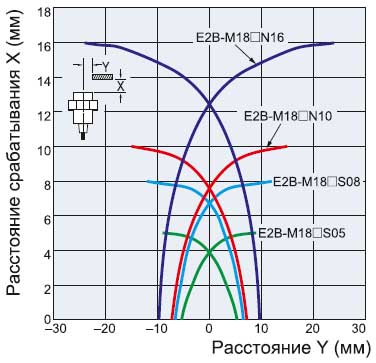

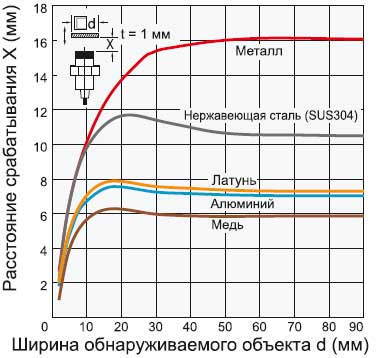

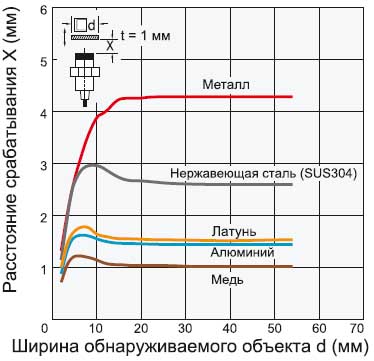

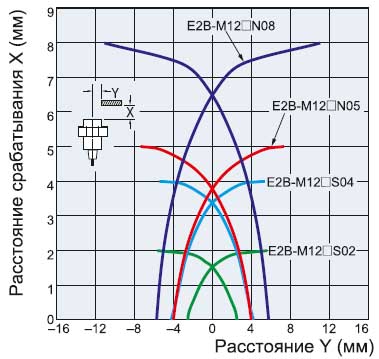

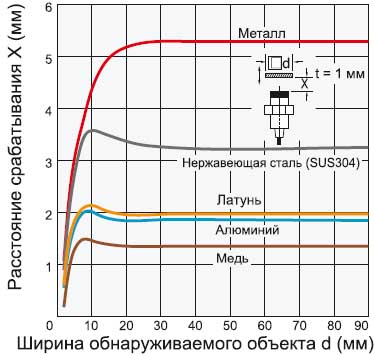

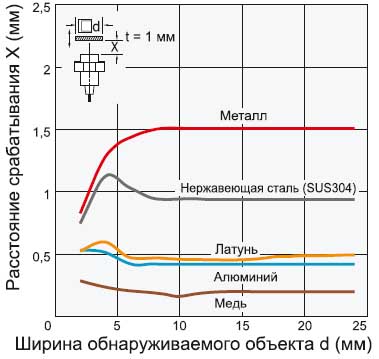

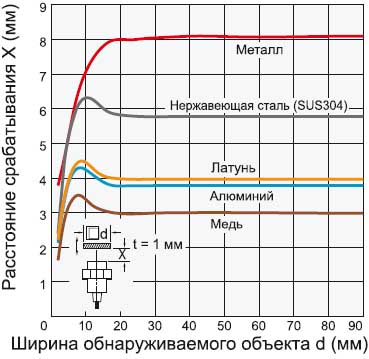

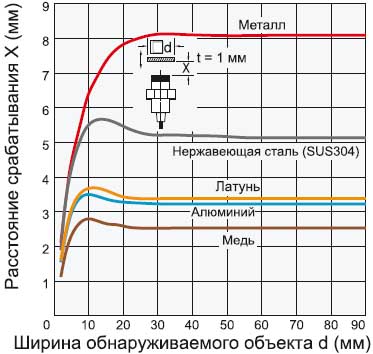

| Зона действия | Зависимость расстояния срабатывания от размера и материала обнаруживаемого объекта | |
|---|---|---|
| М8 | Экранированные модели | Неэкранированные модели |
| E2B-S08 | E2B-S08__S01 | E2B-S08__N02 |
 |
 |
 |
| E2B-S08__S02 | E2B-S08__N04 | |
 |
 |
|
| М12 | Экранированные модели | Неэкранированные модели |
| Е2В-М12 | Е2В-М12__S02 | Е2В-М12__N05 |
 |
 |
 |
| E2B-M12__S04 | E2B-M12__N08 | |
 |
 |
|
| М18 | Экранированные модели | Неэкранированные модели |
| E2B-M18 | E2B-M18__S05 | E2B-M18__N10 |
 |
 |
 |
| E2B-M18__S08 | E2B-M18__N16 | |
 |
 |
|
| М30 | Экранированные модели | Неэкранированные модели |
| E2B-M30 | E2B-M30__S10 | E2B-M30__N20 |
 |
 |
 |
| E2B-M30__S15 | E2B-M30LN30 | |
 |
 |
|

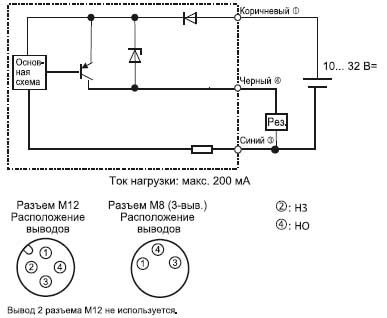

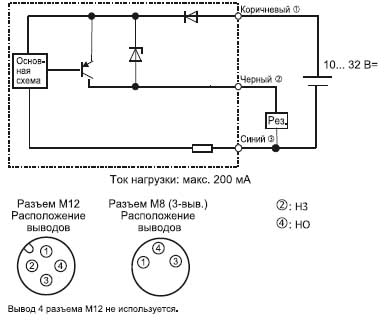

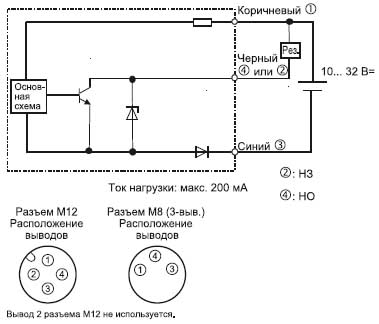

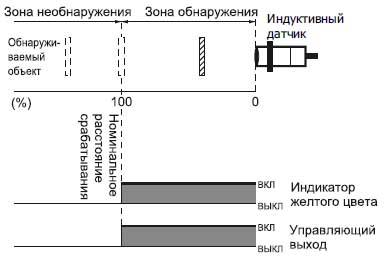

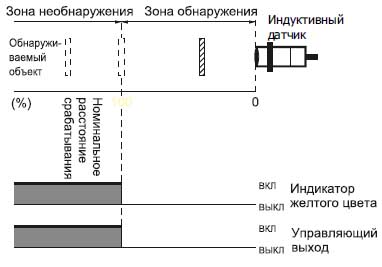

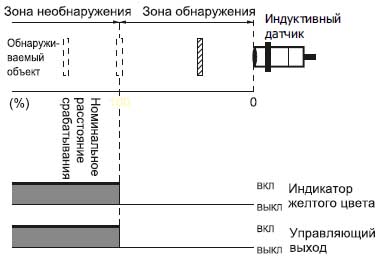

Выход PNP

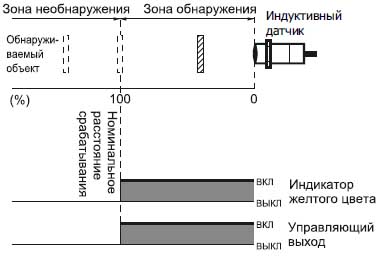

| Состояние выхода | Модель | Временная диаграмма | Выходная цепь |
|---|---|---|---|
| НО | Е2В-_-_-В1 |  |
 |
| НЗ | Е2В-_-_-В2 |  |
 |

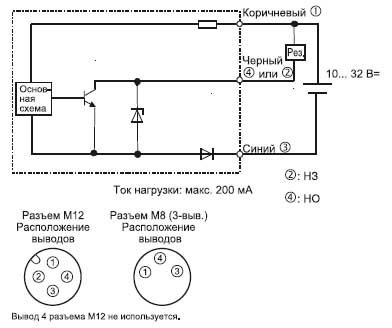

Выход NPN
| Состояние выхода | Модель | Временная диаграмма | Выходная цепь |
|---|---|---|---|
| НО | Е2В-_-_-C1 |  |
 |
| НЗ | Е2В-_-_-C2 |  |
 |

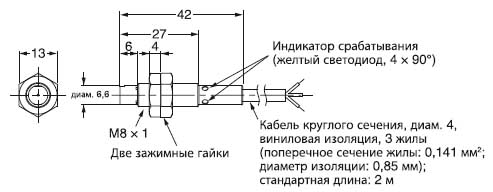

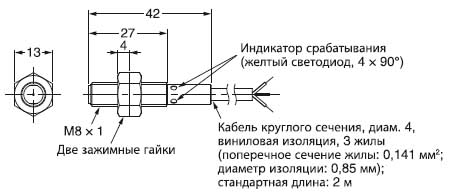

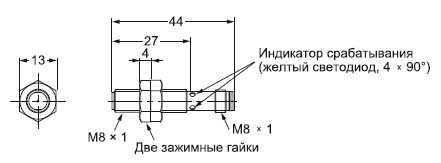

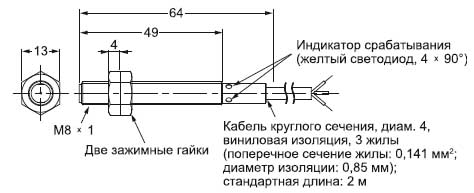

| Модели со встроенным кабелем (экранированные) | Модели со встроенным кабелем (неэкранированные) |
|---|---|
| Короткий корпус | |
| E2B-S08KS01-WP-__/E2B-S08KS02-WP-__ | E2B-S08KN02-WP-__/E2B-S08KN04-WP-__ |
 |
 |

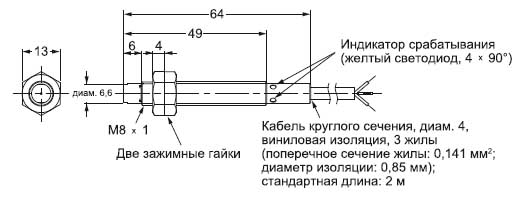

| Длинный корпус | |
| E2B-S08LS01-WP-__/E2B-S08LS02-WP-__ | E2B-S08LN02-WP-__/E2B-S08LN04-WP-__ |
 |
 |

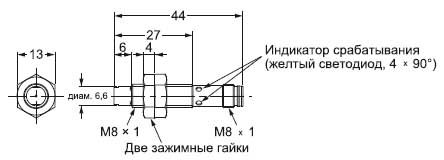

| Модели с разъемом (экранированные) | Модели с разъемом (неэкранированные) |
| Короткий корпус | |
| E2B-S08KS01 -MC-__/E2B-S08KS02-MC-__ | E2B-S08KN02-MC-__/E2B-S08KN04-MC-__ |
 |
 |

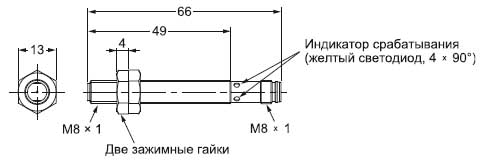

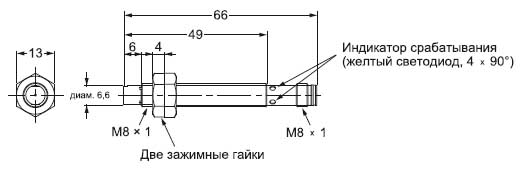

| Длинный корпус | |
| E2B-S08LS01-MC-__/E2B-S08LS02-MC-__ | E2B-S08LN02-MC-__/E2B-S08LN04-MC-__ |
 |
 |
| Диаметр монтажного отверстия | |
 |
 |
| Модели со встроенным кабелем (экранированные) | Модели со встроенным кабелем (неэкранированные) |
|---|---|
| Короткий корпус | |

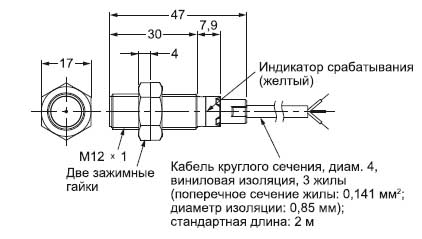

| Е2В-М12KS02-WP-__/E2B-M12KS04-WP-__ | Е2В-М12KN05-WP-__/E2B-M12KN08-WP-__ |
 |
 |

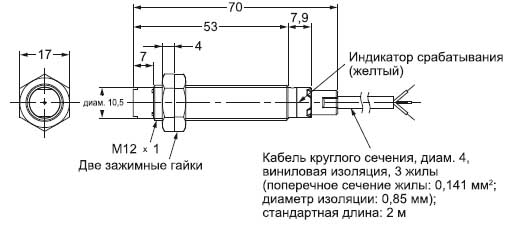

| Длинный корпус | |

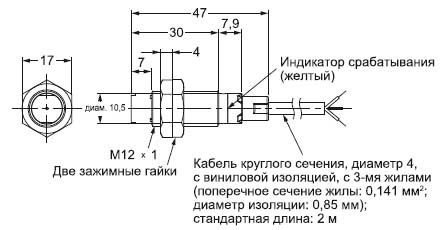

| Е2В-М12LS02-WP-__/E2B-M12LS04-WP-__ | Е2В-М12LN05-WP-__/E2B-M12LN08-WP-__ |
 |
 |

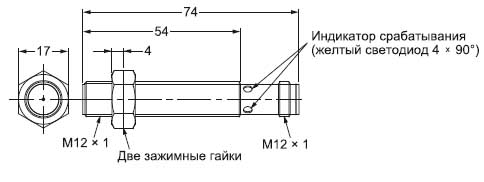

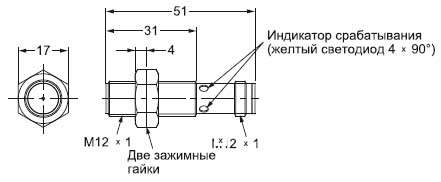

| Модели с разъемом (экранированные) | Модели с разъемом (неэкранированные) |
| Короткий корпус | |

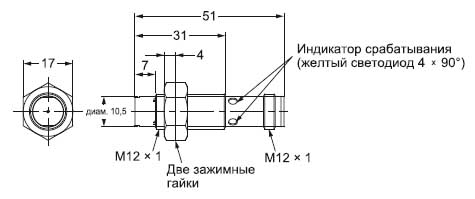

| Е2В-М12KS02-M1-__/Е2В-М12KS04-__ | Е2В-М12KN05-M1-__/Е2В-М12KN08-M1-__ |
 |
 |
| Длинный корпус | |

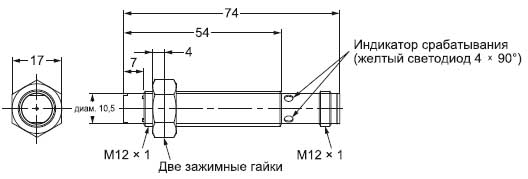

| Е2В-М12LS02-M1-__/Е2В-М12LS04-M1-__ | Е2В-М12LN05-M1-__/Е2В-М12LN08-M1-__ |
 |
 |
| Диаметр монтажного отверстия | |
 |
 |

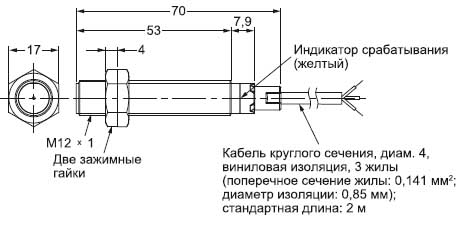

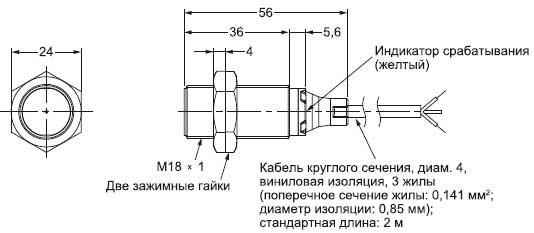

| Модели со встроенным кабелем (экранированные) | Модели со встроенным кабелем (неэкранированные) |
|---|---|
| Короткий корпус | |
| Е2В-М18KS05-WP-__/E2B-M18KS08-WP-__ | E2B-M18KN10-WP-__/E2B-M18KN16-WP-__ |
 |
 |

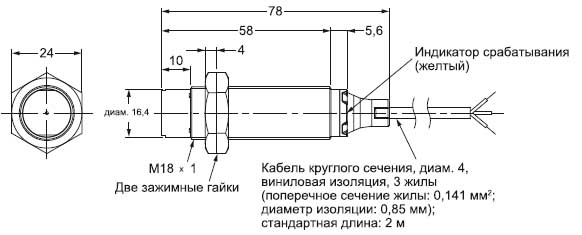

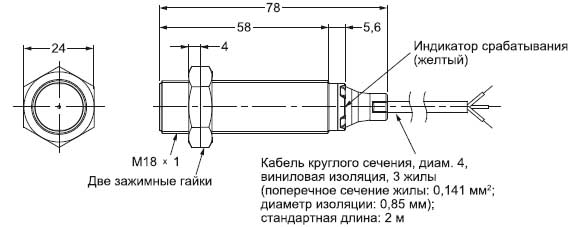

| Длинный корпус | |
| Е2В-М18LS05-WP-__/E2B-M18LS08-WP-__ | E2B-M18LN10-WP-__/E2B-M18LN16-WP-__ |
 |
 |

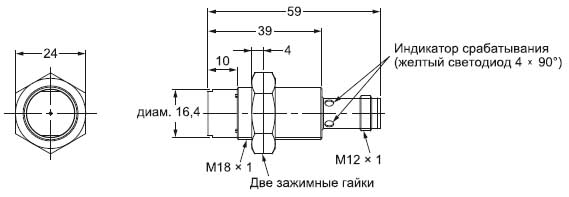

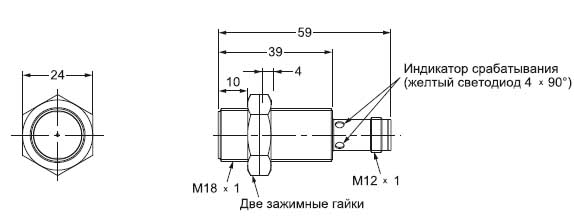

| Модели с разъемом (экранированные) | Модели с разъемом (неэкранированные) |
| Короткий корпус | |
| Е2В-М18KS05-M1-__/Е2В-М18KS08-M1__ | E2B-M18KN10-М1-__/Е2В-М18KN16-М1__ |
 |
 |

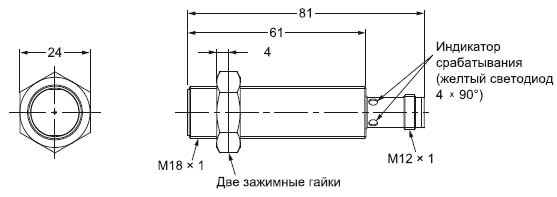

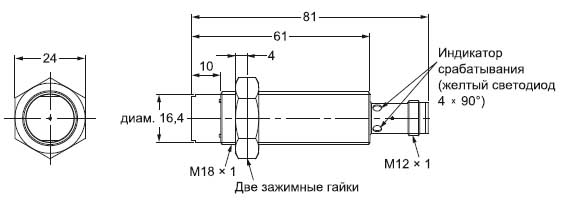

| Длинный корпус | |
| Е2В-М18LS05-M1-__/Е2В-М18LS08-M1-__ | E2B-M18LN10-М1-__/Е2В-М18LN16-М1__ |
 |
 |
| Диаметр монтажного отверстия | |
 |
 |

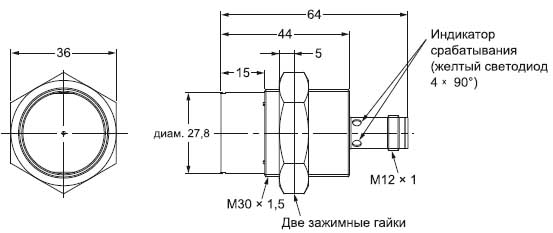

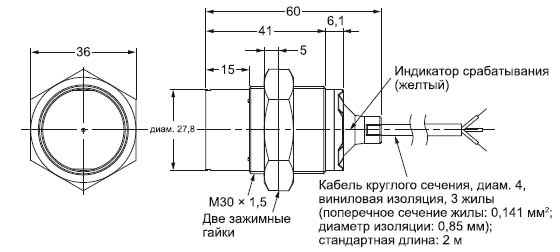

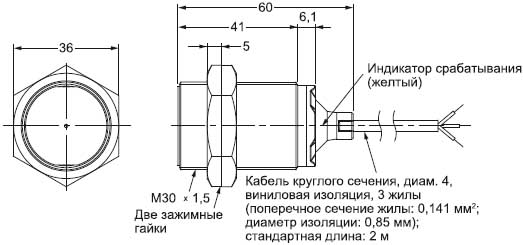

| Модели со встроенным кабелем (экранированные) | Модели со встроенным кабелем (неэкранированные) |
|---|---|
| Короткий корпус | |
| E2B-M30KS10-WP-__/E2B-M30KS15-WP-__ | E2B-M30KN20-WP-__ |
 |
 |

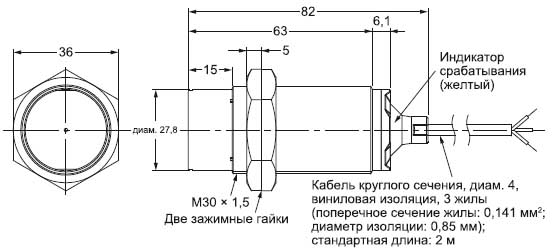

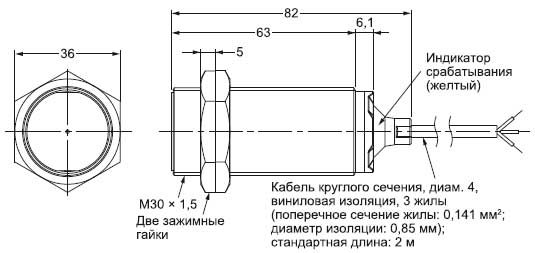

| Длинный корпус | |
| E2B-M30LS10-WP-__/E2B-M30LS15-WP-__ | E2B-M30LN20-WP-__/E2B-M30LN30-WP-__ |
 |
 |

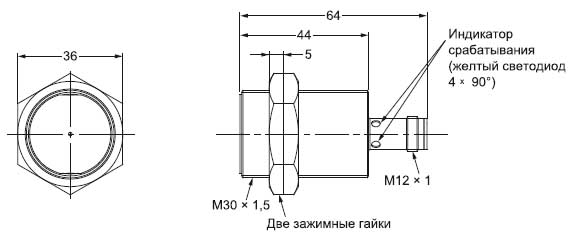

| Модели с разъемом (экранированные) | Модели с разъемом (неэкранированные) |
| Короткий корпус | |
| E2B-M30KS10-М1-__/E2B-M30KS15-М1__ | E2B-M30KN20-M1-__ |
 |
 |

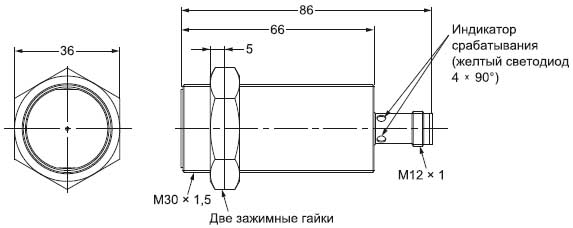

| Длинный корпус | |
| E2B-M30LS10-М1-__/E2B-M30LS15-М1__ | E2B-M30LN20-M1-__/E2B-M30LN30-M1-__ |
 |
 |
| Диаметр монтажного отверстия | |
 |
 |
Разъемы для входов/выходов датчика
Модели с изоляцией из ПВХ (Ед. изм.: мм)
| Прямой | |
 |
 |

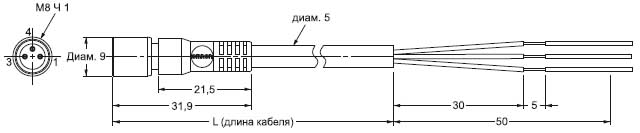

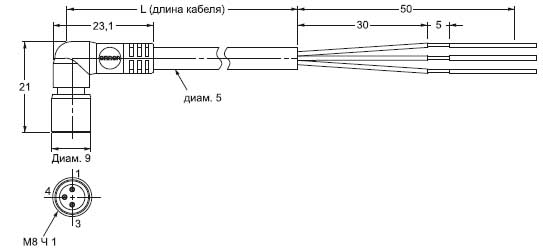

| XS3F-M8PVC3S2M-EU (L = 2 м) | |
| XS3F-M8PVC3S5M-EU (L = 5 м) | |
| XS3F-LM8PVC3S2M (L = 2 м) | |
| XS3F-LM8PVC3S5M (L = 5 м) | |
| Г-образный | |
 |
 |
| XS3F-M8PVC3A2M-EU (L = 2 м) | |
| XS3F-M8PVC3A5M-EU (L = 5 м) | |
| XS3F-LM8PVC3A2M (L = 2 м) | |
| XS3F-LM8PVC3A5M (L = 5 м) | |
Назначение выводов
Разъемы для входов/выходов датчика
Модели с изоляцией из ПВХ (Ед. изм.: мм)
| Прямой | |
 |
 |

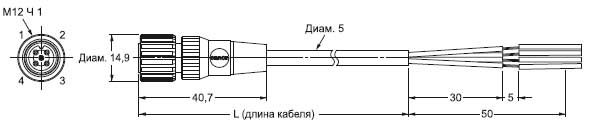

| XS2F-M12PVC4S2M-EU (L = 2 м) | |
| XS2F-M12PVC4S5M-EU (L = 5 м) | |
| XS2F-LM12PVC4S2M (L = 2 м) | |
| XS2F-LM12PVC4S5M (L = 5 м) | |

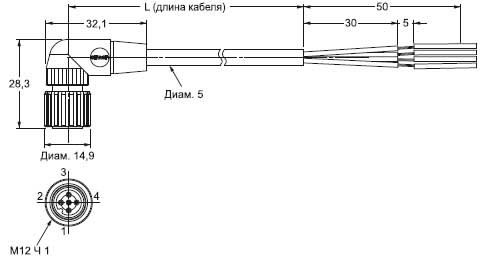

| Г-образный | |
 |
 |
| XS2F-M12PVC4A2M-EU (L = 2 м) | |
| XS2F-M12PVC4A5M-EU (L = 5 м) | |
| XS2F-LM12PVC4A2M (L = 2 м) | |
| XS2F-LM12PVC4A5M (L = 5 м) | |
Назначение выводов
 |
|
| По своей конструкции и номинальным характеристикам это изделие не предназначено для обеспечения безопасности людей. Не применяйте его для этих целей. |  |
| Ни в коем случае не подавайте на изделие напряжение питания переменного тока. Это может стать причиной взрыва. |  |
Короткое замыкание нагрузки
Не допускайте короткого замыкания нагрузки, в противном случае датчик Е2В может быть поврежден. Функция защиты датчика Е2В от короткого замыкания работает только в том случае, если соблюдена полярность напряжения питания и напряжение находится в допустимом диапазоне.
Проектирование
Готовность к работе при включении питания
Индуктивный датчик готов к работе спустя 100 мс после включения питания. Если для индуктивного датчика и нагрузки используются отдельные источники питания, питание на датчик приближения должно подаваться до подачи напряжения питания на нагрузку.
Не допускайте ошибок при подключении источника питания и нагрузки к датчику Е2В, иначе датчик может быть поврежден.
Обязательно подключайте к датчику нагрузку. Прежде чем подключать нагрузку к работающему датчику Е2В, убедитесь в том, что нагрузка соответствует установленным требованиям, иначе внутренние элементы датчика могут быть повреждены.
В случае установки индуктивного датчика на металлическую панель обязательно должны соблюдаться защитные расстояния, приведенные в таблице 1. Несоблюдение этого требования может привести к ухудшению эксплуатационных характеристик датчика.
| Модели с одинарным расстоянием срабатывания | |||||
| Экранированные | Неэкранированные | ||||
 |
 |
 |
 |
 |
 |
| Модели с одинарным расстоянием срабатывания | |||||||||
| Экранированные | Неэкранированные | ||||||||
| Обозначение | M8 | M12 | M18 | M30 | Обозначение | M8 | M12 | M18 | M30 |
| I | 0 | 0 | 0 | 0 | I | 6 | 15 | 22 | 30 |
| d | 8 | 12 | 18 | 30 | d | 24 | 40 | 55 | 90 |
| D | 0 | 0 | 0 | 0 | D | 6 | 15 | 25 | 30 |
| m | 4,5 | 8 | 25 | 40 | m | 8 | 20 | 40 | 70 |
| n | 12 | 18 | 27 | 45 | n | 24 | 36 | 54 | 90 |
| Модели с двоным расстоянием срабатывания | |||||
| Экранированные | Неэкранированные | ||||
|
|
|
|
|
|
| Модели с одинарным расстоянием срабатывания | |||||||||
| Экранированные | Неэкранированные | ||||||||
| Обозначение | M8 | M12 | M18 | M30 | Обозначение | M8 | M12 | M18 | M30 |
| I | 0 | 2,4 | 3,6 | 6 | I | 12 | 12 | 25 | 45 |
| d | 8 | 18 | 27 | 45 | d | 24 | 40 | 70 | 140 |
| D | 0 | 2,4 | 3,6 | 6 | D | 12 | 15 | 25 | 45 |
| m | 4,5 | 12 | 24 | 45 | m | 8 | 20 | 48 | 90 |
| n | 12 | 18 | 27 | 45 | n | 24 | 40 | 70 | 140 |
При выключении напряжения питания на выходе индуктивного датчика может наблюдаться импульсный сигнал. Поэтому рекомендуется выключать напряжение питания нагрузки до выключения.
Если используется источник питания постоянного тока, убедитесь в том, что он снабжен изолирующим трансформатором. Не используйте источник питания постоянного тока с автотрансформатором.

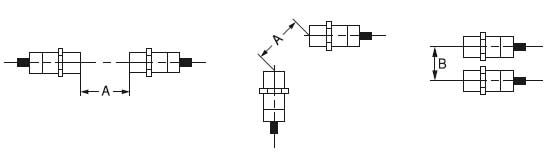

В случае установки двух или более индуктивных датчиков напротив друг друга или рядом друг с другом должно быть обеспечено минимальное расстояние, приведенное в таблице 2.
| Размер | М8 | М12 | М18 | М30 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | Экранированные | Неэкранированные | Экранированные | Неэкранированные | Экранированные | Неэкранированные | Экранированные | Неэкранированные | ||||||||
| Модель Е2В-() | S08_S01 | S08_S02 | S08_N02 | S08_N04 | M12_S02 | M12_S04 | М12_N05 | M12_N08 | M18_S05 | M18_S08 | M18_N10 | M18_N16 | M30_S10 | M30_S15 | M30_N20 | M30_N30 |
| А | 20 | 20 | 80 | 80 | 30 | 30 | 120 | 120 | 50 | 60 | 200 | 200 | 100 | 110 | 300 | 350 |
| В | 15 | 15 | 60 | 60 | 20 | 20 | 100 | 100 | 35 | 35 | 110 | 120 | 70 | 90 | 200 | 300 |
Прокладка кабеля в металлическом лотке: если кабель индуктивного датчика должен быть проложен поблизости от силовой или высоковольтной линии, прокладывайте кабель датчика в отдельном металлическом лотке для защиты датчика от повреждений и сбоев в работе.
Длина стандартного кабеля не превышает 200 м.
Тяговое усилие составляет 50 Н.

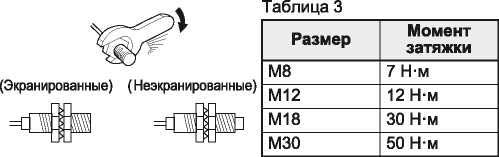

Не прикладывайте чрезмерное усилие при затяжке крепежных гаек датчика.
Для обеспечения продолжительной и надежной эксплуатации индуктивного датчика:
Ни в коем случае не разбирайте и не ремонтируйте датчик.
Хотя индуктивные датчики проходят интенсивные испытания на водонепроницаемость, в целях продления срока службы датчика и обеспечения максимальных эксплуатационных показателей избегайте погружения датчика в воду и используйте защитную оболочку от дождя или снега.
Соблюдайте требования технической документации к условиям хранения и эксплуатации индуктивного датчика.
Нагрузка, обладающая большим пусковым током (например, лампа или двигатель), приведет к повреждению датчика. Для подключения такой нагрузки к индуктивному датчику используйте реле
