Инновации в изготовлении шкафов управления

Эволюция шкафов управления
Внедрение инноваций в методы проектирования
Простота и легкость применения

Новое качество
Шкафы управления Эволюция
Технологический процесс Внедрение инноваций в методы изготовления
Люди Простота и легкость проектирования

1. Новое качество шкафов управления

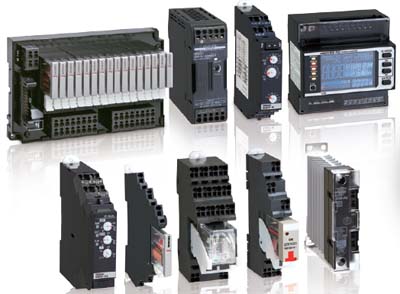

Шкафы управления: сердце производственных объектов

Любые эволюционные изменения в процессе проектирования и производства шкафов управления приведут к последующим эволюционным изменениям производственных предприятий, обеспечивая выгоду не только для производителей систем автоматики, но и для конечных пользователей или машиностроителей. Если процессы конструирования и изготовления шкафов управления, а также взаимодействия человека с ними могут быть усовершенствованы за счет внедрения новых продуктов, способов подключения и технологий, это позволит упростить процесс производства этих устройств и сделать огромный шаг вперед с точки зрения эффективности. Запуская нашу обобщенную концепцию Value Design for Panel *1, включающую в себя специальный набор компонентов, мы намереваемся обеспечить эволюцию шкафов управления и новые методы их производства

2. Шкафы управления: Эволюция

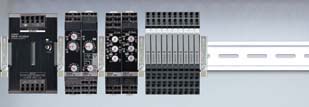

Экономия монтажного пространства

Устанавливая дополнительные устройства в освободившееся пространство, вы можете разместить больше компонентов без изменения размеров шкафа управления, тем самым повышая его функциональность.

Шкафы управления: Экономия монтажного пространства

Уменьшение неиспользуемого пространства

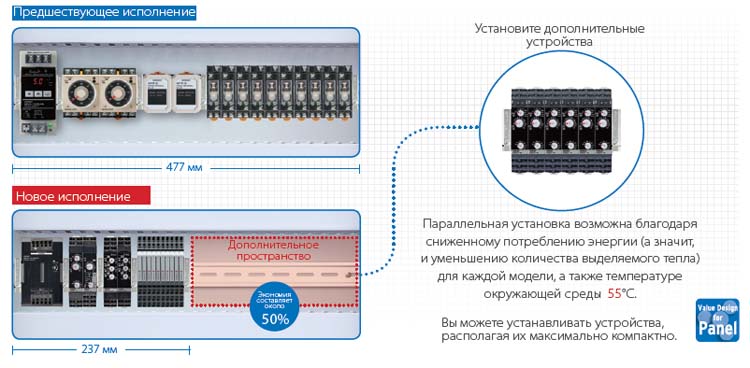

Мы поможем вам уменьшить размеры шкафов управления за счет снижения объема неиспользуемого пространства и расстояния между кабельными каналами.

Предшествующее исполнение

Компоненты разной высоты создают большое неиспользуемое пространство

Новое исполнение

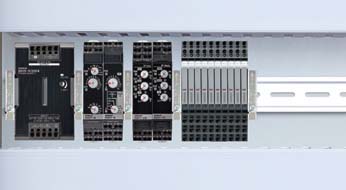

Уменьшено неиспользуемое пространство, оптимизировано расстояние между кабельными каналами.

Шкафы управления: Предшествующее исполнение

Предыдущие модели *1

1 шт. – блок питания S8VS-12024A
шт. – H3CR-A полупроводниковые таймеры + P2CF-11
2 шт. – APR-S реле защиты от реверса + PF-083A
10 шт. – G2R-1-S универсальные реле + P2RF-05
5 шт. – PFP-M торцевые планки

Новые модели

1 шт. – блок питания S8VK-S12024
2 шт. – H3DT полупроводниковые таймеры
2 шт. – K8DT-PH реле защиты от нарушения последовательности фаз и обрыва фазы
10 шт. – G2RV-SR тонкие реле ввода/вывода
5 шт. – PFP-M торцевые планки

Улучшенный воздухообмен

Шкафы управления: Улучшенный воздухообмен

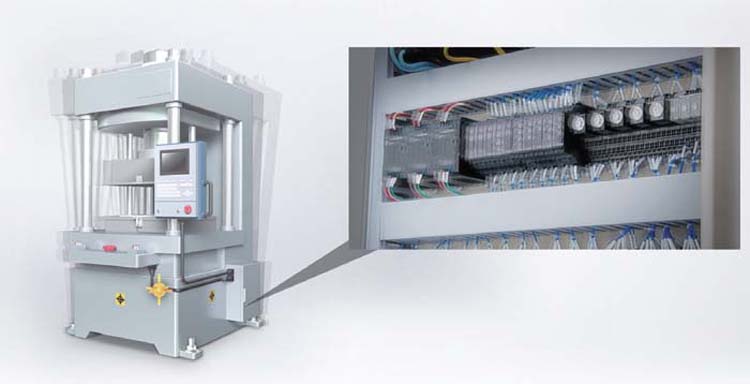

Использование компонентов, имеющих одинаковую высоту, обеспечивает беспрепятственный воздухообмен. В результате облегчается рассеивание тепла, а значит – снижается температура внутри шкафа управления. Благодаря этому повышается надежность изделия, уменьшается частота отказов, а также увеличивается прогнозируемый срок эксплуатации изделий.

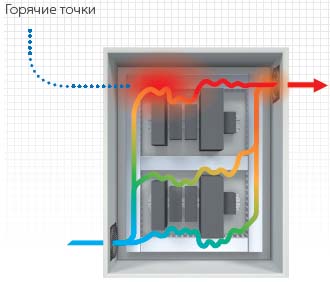

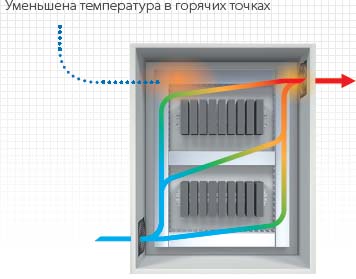

Предшествующее исполнение	Отличающаяся высота и глубина компонентов обуславливает возникновение горячих точек		Новое исполнение	Унифицированные размеры по высоте и глубине помогают снизить количество и температуру горячих точек.

3. Технологический процесс: Внедрение инноваций в методы изготовления

Удовлетворение потребностей заказчика за счет снижения затрат времени на изготовление

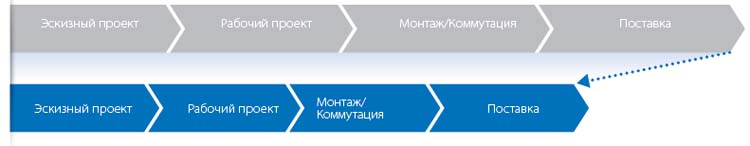

Удовлетворение потребностей заказчика за счет снижения затрат времени на изготовление

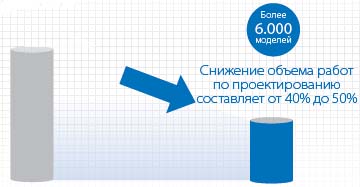

Эффективное проектирование

Имеющаяся библиотека CAD, в которой содержатся описания наших продуктов (industrial. omron.eu/cadlibrary), поможет снизить затраты труда при проектировании.

Загружайте библиотеку CAD, содержащую описания высококачественных электрических устройств управления.		Партнеры по формированию библиотеки CAD электрических устройств управления.

Предшествующее исполнение	За счет использования библиотеки CAD электрических устройств управления	zuken.com	industrial.omron.eu/eplan

Оперативное производство в соответствии с условиями конкретного заказчика

Устройства с унифицированными техническими характеристиками позволяют без каких-либо затруднений изготавливать шкафы управления индивидуальной конструкции для конкретного заказчика.

Унифицированные размеры наших изделий по высоте и глубине позволяют легко адаптировать существующие конструкции к требованиям конкретных заказчиков.

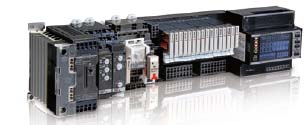

Широкий ассортимент изделий с унифицированными характеристиками обеспечит для вас расширенную возможность выбора.

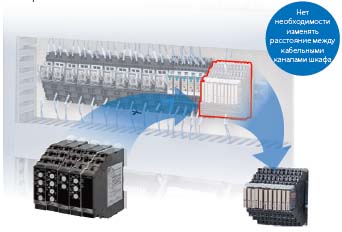

Унифицированные размеры изделий по высоте и глубине

Изделия семейства Value Design

Блоки питания, таймеры, реле для измерений и мониторинга, установочные колодки (для реле, таймеров и датчиков утечек жидкости), полупроводниковые реле, клеммные блоки для установки на DIN-рейку, контроллеры температуры, мониторы мощности, ИБП, ведомые терминалы EtherCAT.

Ускоренная коммутация

Унифицированные характеристики и способы коммутации помогут сократить время, затрачиваемое на монтаж.

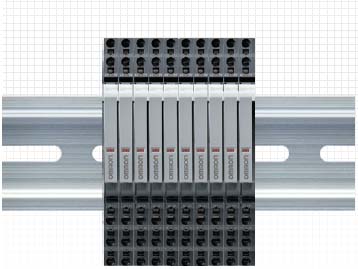

Интуитивно понятное расположение клемм способствует более точному выполнению монтажных работ	Унифицированное расположение клемм ввода/вывода позволяет вам оптимально организовать разводку шкафов управления.*
	Предшествующее исполнение	Новое исполнение
	Входы и выходы имеют смешанное расположение вверху и внизу	Все входы расположены вверху, все выходы – внизу

* - Красный цвет: Входы. Синий: Выходы

Применение клемм с технологией (push-in plus) позволяет значительно сократить затраты труда при монтаже.

Для клемм push-in plus с упругим зажимом не требуется повторное затягивание

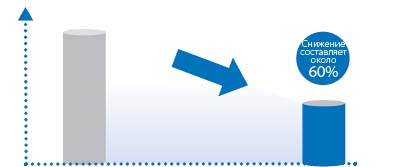

Выгода при применение клемм с технологией (push-in plus)

Конструкция с упругим элементом

Давление пружинного зажима позволяет надежно удерживать как обжатый, так и необжатый провод, что устраняет проблемы, связанные с ослаблением винтовых клемм при вибрации.

Для клемм push-in plus с упругим зажимом не требуется повторное затягивание.

Клемма с традиционным резьбовым зажимом

Клемма с технологией push-in plus

Информация для клемм с традиционным резьбовым зажимом и клемм с зажимом push-in plus основана на результатах фактических измерений.

Поставки в любую страну мира

Наши изделия семейства Value Design имеют сертификаты соответствия нормам CE, UL и CSA

Экспресс-доставка

В пределах Европы заказчикам доступна услуга экспресс-доставки.

4. Люди: Простота и легкость проектирования

Легкость коммутации

Применение клемм с зажимом push-in plus позволяет облегчить процесс коммутации.

Как устроены клеммы, в которых используется технология push-in plus? - клеммы с технологией push-in plus разработаны нашей компанией с целью обеспечить простоту коммутации и надежность их крепления при снижении затрат времени и труда на эту операцию

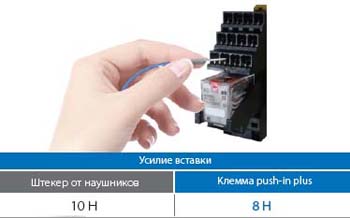

Легкость вставки	Надежная фиксация провода

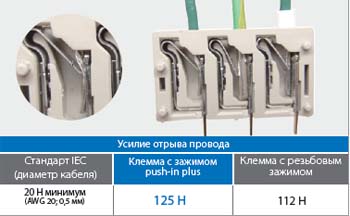

Использовать клеммы с технологией push-in plus еще легче, чем подключить к разъему штекер от наушников	Несмотря на уменьшенное усилие подключения, провода надежно удерживаются на месте. Усовершенствованная конструкция механизма и технология, применяемая при изготовления упругих элементов, позволяют обеспечить небольшое усилие вставки при значительном усилии отрыва провода

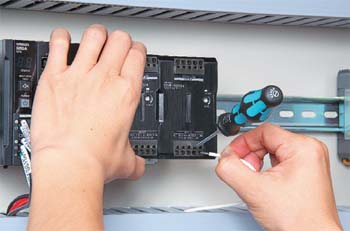

Работа двумя руками	Возможно подключение многожильных витых проводов

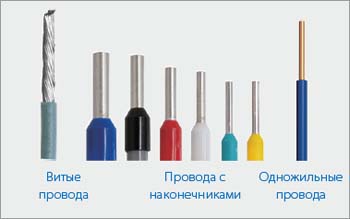

Механизм клеммы спроектирован таким образом, чтобы удерживать вставленную отвертку, высвобождая обе руки монтажника для вставки проводов во входные отверстия, расположенные на лицевой стороне клеммы.	Клеммы данного типа позволяют подключать провода, оснащенные кабельными наконечниками, жесткие одножильные или многожильные витые провода

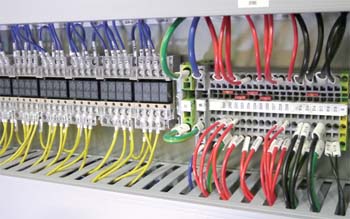

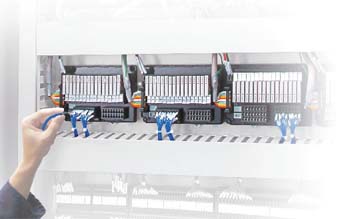

Вставка и отключение провода на лицевой стороне клеммы

Все отверстия для вставки проводов в наших независимо разработанных клеммах с технологией push-in plus расположены на лицевой поверхности, благодаря чему облегчается подключение проводов.

Предшествующее исполнение		Новое исполнение

Преимущества семейства Value Design

Основные свойства устройств семейства Value Design

Унифицированные размеры модулей малой толщины
Возможность параллельного монтажа без зазоров при допустимой внешней температуре до 55°С (допустимо, если все компоненты относятся к одной серии)
Клеммы с технологией push-in plus
Подключение и отключение проводов осуществляется на лицевой стороне клемм
Аттестации согласно нормам CE, UL и CSA

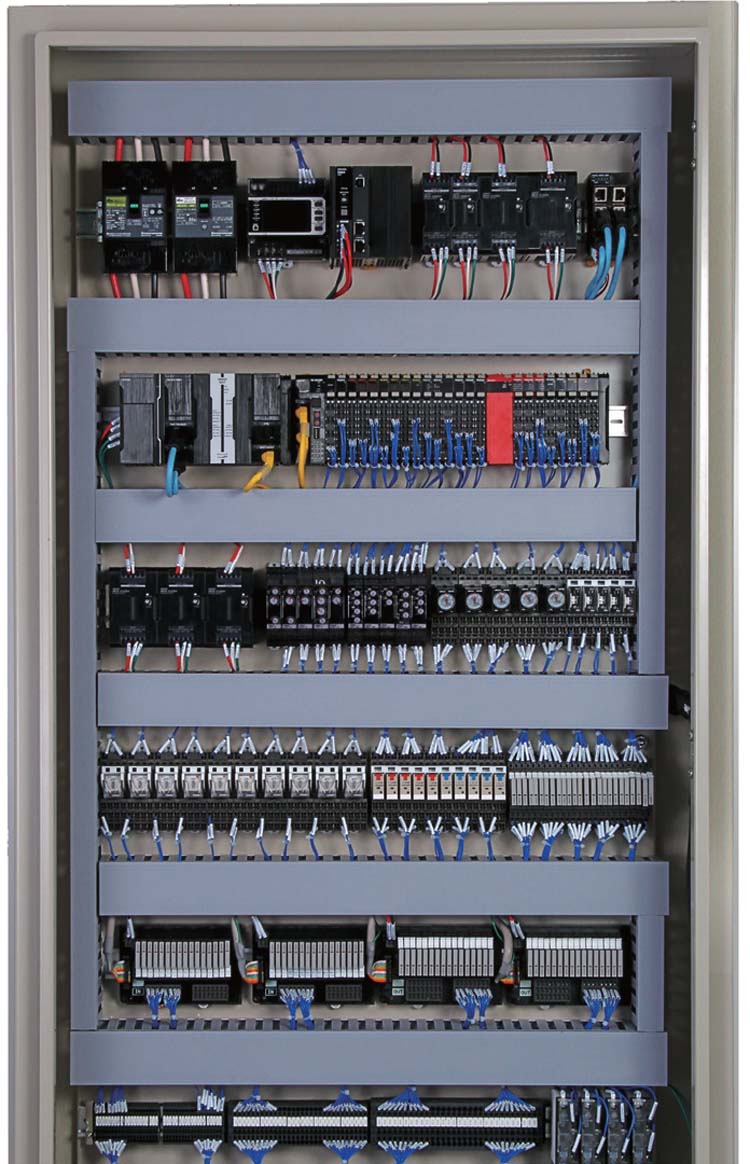

Новое качество шкафов управления семейства Value Design

Уменьшение размеров шкафов управления

Уменьшение размеров было нашим наивысшим приоритетом. Использование клемм с технологией подключения Push-In является эффективной мерой, направленной на уменьшение размеров шкафа управления.
Кроме того, важной целью для нас является возможность параллельной установки компонентов стенка к стенке, обеспечиваемая пониженным потреблением энергии, а значит, и пониженным тепловыделением

Экономия монтажного пространства

От наших пользователей часто поступают запросы на установку дополнительных устройств из-за чего нам приходится устанавливать их в любом доступном месте. Для нас огромным преимуществом является возможность экономии монтажного пространства в шкафах управления.

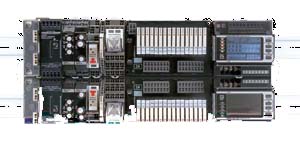

Уменьшение неиспользуемого пространства / Изготовление более совершенных шкафов управления

По мере усложнения и расширения функциональности оборудования возрастает количество устройств, которые требуется устанавливать в составе шкафов управления. Унифицированные размеры устройств помогают снизить объем работ по их оптимальному расположению внутри шкафа управления.

Устойчивость к вибрации и отсутствие потребности в повторном затягивании соединительных клемм

Мы рассматриваем возможность использования клемм с технологией push-in, поскольку в клеммах с резьбовыми зажимами происходит ослабление соединений при вибрации устройства, из-за чего возникают проблемы с подключением.
Мы намерены использовать клеммы с технологией push-in, чтобы устранить необходимость контроля момента затягивания резьбовых клемм, а также операции по их повторному затягиванию после поставки оборудования заказчику.

Снижение объема работ по коммутации

Наша компания намерена перейти к использованию клемм с технологией push-in с целью ускорения выполнения операций по коммутации.
Клеммы с технологией push-in, характеризующиеся уменьшенным усилием вставки, позволяют повысить скорость выполнения операций по коммутации.

Уменьшение объема работ по проектированию и ускорение процессов при экспортных поставках

Если мы экспортируем оборудование в Северную Америку, то при выборе компонентов для наших шкафов управления предпочтение отдается устройствам, имеющим сертификацию UL. Такое решение позволяет ускорить процесс аттестации оборудования в целом на соответствие нормам UL.

Продукты семейства Value Design обеспечивают новое качество ваших шкафов управления


Новинка	Новинка	Новинка	Новинка	Новинка
S8VKS - импульсные источники питания	H3RT - полупроводниковые таймеры	K8DT - реле мониторинга	KM-N2 - устройства контроля мощности	Колодки для реле серии MY H3Y-_-B и H3YN-B PYF- __-PU


Новинка	Новинка	Обновление	Обновление	Обновление
Колодки для реле серии G2RS	Тонкие реле вода/вывода G2RV-SR/G3RV-SR	H3Y- -B/H3YN- -B - полупроводниковые таймеры	H3RN- -B - полупроводниковые таймеры	K7L- B - датчики утечки жидкости


Новинка	Новинка	Новинка	Новинка

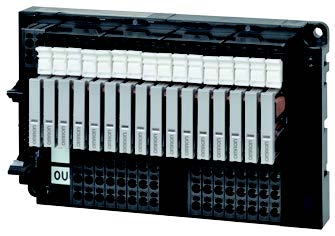

G70V - входные/выходные релейные блоки	XWST Клеммы, устанавливаемые на DIN-рейку	E5 C - цифровые контроллеры температуры	G3PJ - твердотельные реле


Выпуск 2015 года	Выпуск 2015 года

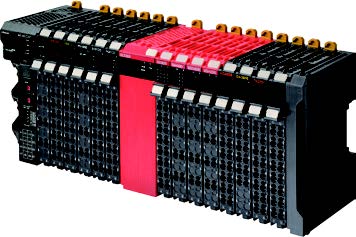

Ведомые терминалы EtherCAT серии NX NX-IO	Источник бесперебойного питания (ИБП) S8BA
