Масштабируемая промышленная автоматизация

20.02.2016

Воплощая идеи в работающее оборудование…

Более 50 000 производителей оборудования по всему миру (из которых 10 000 в Европе) и 50 лет практического опыта в сфере автоматизации промышленного оборудования! Мы особенно гордимся сотрудничеством с этими компаниями - вместе мы сумели воплотить мечты в реальность… в оборудование мирового класса. Потому что наши решения действительно РАБОТАЮТ!

Это утверждение основано на ключевых принципах нашей деятельности: наши опытные специалисты всегда окажут Вам квалифицированную поддержку; наша высококачественная продукция будет работать даже в более жестких условиях, чем указано в документации; мы гарантированно выполним свои обязательства перед Вами – нашим партнером.

Мы добиваемся успеха, потому что наши технические решения всегда учитывают потребности заказчиков, идет ли речь об узкоспециальном оборудовании или об универсальной гибко перестраиваемой системе.

Это является прочным фундаментом для воплощения ВАШИХ ИДЕЙ в РЕАЛЬНОЕ ОБОРУДОВАНИЕ, КОТОРОЕ РАБОТАЕТ.

Базовая автоматизация	Комплексная автоматизация	Специализированная автоматизация
Локальные установки и простые машины	Интегрированные комплексные установки	Высокопроизводительные машины с расширенными функциональными возможностями
Технические средства для локальных задач автоматизации. Простые, компактные решения, обеспечивающие доступность использования и технического обслуживания Надежные компактные ПЛК Управление позиционным перемещением: до 4 осей HMI, сервоприводы и инверторы Удаленный доступ к контроллеру	Быстрые и гибкие средства для комплексной автоматизации поточного производства. Поддержка сетевых коммуникаций обеспечивает максимальную гибкость конфигурации системы и предоставляет единую точку доступа к управлению всей установкой. Цифровое управление движением: до 16 осей Единое программное обеспечение для задач комплексной автоматизации Средства визуализация с набором интеллектуальных функций для конфигурирования и наблюдения за работой устройств Удаленный доступ на всех уровнях автоматизации	Управление гибкими производственными линиями с полной интеграцией всех средств автоматизации, включая системы технического зрения и робототехники. Программно-логическое управление и управление движением, интегрированные в одном контроллере. Управление движением: до 64 осей Одно программное обеспечение для настройки сети, программирования, 3D моделирования и мониторинга Управление Delta-роботами и линейными серводвигателями Датчики технического зрения с входом энкодера для выполнения функции слежения

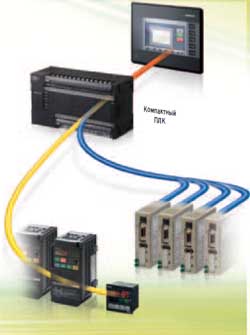

Базовая автоматизация

Назначение

Комплекс технических средств для автоматизации локальных установок и простых машин, которые могут эксплуатироваться автономно или являться частью производственной линии. Отличительные качества - это простота, компактность и экономичность.

Преимущества

• Бюджетные решения с высоким уровнем качества и производительности
• Простота программирования и подключения
• Экономия свободного места за счет компактности и возможности монтажа инверторов “стенка-к-стенке”
• Удаленная диагностика через дополнительный порт (Ethernet или RS-232C/RS-485)
• Цветная сенсорная панель оператора

Основные характеристики

Компактные, скоростные и надежные средства автоматизации - ПЛК серии CP1

• Компактный ПЛК — до 60 встроенных входов/выходов с возможностью расширения до 320 входов/выходов
• Управление позиционным перемещением по 4 осям импульсными выходами до 1 МГц
• Емкость программы 20 Кшагов
• 4 высокоскоростных счетчика (до 100 кГц)
• Порт USB или Ethernet для удобства программирования

Возможности управления движением

• Порт RS485 Modbus или аналоговый выход для инверторов (JX/MX2)
• Специальные команды для поточечного позиционирования

Регулирование температуры

• Многоканальное ПИД-регулирование на базе ПЛК
• Устанавливаемые на панель регуляторы температуры, которые настраиваются одним нажатием на кнопку

Панели оператора серии NQ

• Сенсорные панели 3” и 5”
• Экраны TFT с поддержкой 32000 цветов
• 50000 часов работы лампы задней подсветки

Обслуживание

• Удаленный доступ к контроллеру и инверторам

Штабелер	Вертикальная упаковочная машина	Синхронизация конвейеров	Аппликатор этикеток с одной головкой

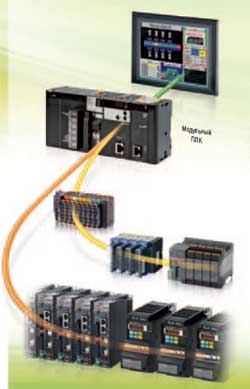

Комплексная автоматизация

Назначение

Комплекс многофункциональных технических средств для автоматизации высокоскоростных линий непрерывного производства. Решения базируются на цифровых интерфейсах связи между всеми уровнями системы. Единый пакет программного обеспечения охватывает все основные функции, такие как управление, позиционирование, регулирование и безопасность. Одно соединение открывает доступ ко всем устройствам. Такая концепция интеграции позволяет упростить программирование и предоставляет возможности полноценного удаленного обслуживания вплоть до уровня устройств, находящихся в эксплуатации.

Преимущества

• Широкие возможности выбора оборудования благодаря цифровым интерфейсам системы управления.
• Компактность за счет монтажа ультратонких сервоприводов и инверторов “стенка-к-стенке”
• Единое программное обеспечение предоставляет все функции для управления оборудованием через одно соединение.

Основные характеристики

Интегрированная архитектура автоматизации • Единый комплект программного обеспечения для конфигурирования, программирования и визуализации

• Языки программирования: LD, ST, SFC и FB
• Удобство обслуживания: доступ ко всем устройствам из одной точки

Функции управления движением с использованием высокоскоростной сети EtherCAT

• Контроллер позиционирования: до 16 осей
• Круговая и линейная интерполяция
• Сертифицированные функциональные блоки PLCopen для управления движением

Модульное многоконтурное регулирование температуры

• До 250 контуров
• Самые быстрые и точные регуляторы на рынке

Функции обеспечения безопасности

• Встроенная в сервоприводы и инверторы функция безопасности
• Контроллеры безопасности

Открытая система автоматизации

• Надежная, отказоустойчивая система управления на базе ПЛК
• Поддерживает модули ведущих и ведомых устройств для сетей Profibus, CAN, PROFINET, DeviceNet и EtherNet/IP
• Модульная система удаленного ввода/вывода SmartSlice со встроенной диагностикой

Программируемые терминалы серии NS

• Сенсорные TFT-экраны размером от 5,7” до 15”
• Интегрированный Web-сервер

Главный конвейер	Устройство подачи пленки	Продольный шов	Поперечный шов

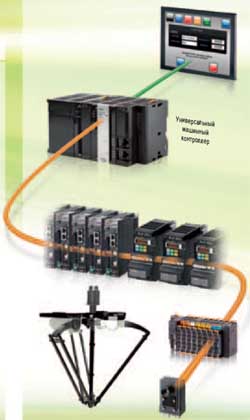

Специализированная автоматизация

Назначение

Комплекс интегрированных технических средств для автоматизации высокопроизводительных машин с расширенными функциональными возможностями. Высочайший уровень производительности оборудования обеспечивается за счет применения следующих ключевых элементов системы управления: ОДНОГО универсального машинного контроллера, сверхскоростных сетей передачи данных на базе промышленного Ethernet, масштабируемых средств визуализации; робототехники с интегрированными системами технического зрения. Таким образом, на этом максимально высоком уровне автоматизации мы объединяем свои усилия с усилиями заказчика для достижения ОДНОЙ общей цели: создания оборудования экстра-класса!

Преимущества

• Возможность создания высокопроизводительного оборудования за счет применения передовых универсальных контроллеров, сервоприводов и сетевых решений
• Компактные решения с использованием современных моделей приводов, робототехники и цифровых сетей
• Интегрированные возможности технического зрения
• Одно программное обеспечение для программно-логического управления и управления движением, приводов и технического зрения

Основные характеристики

Универсальный машинный контроллер серии NJ

• Один универсальный машинный контроллер обеспечивает полную интеграцию программно-логическое управления и управления движением в соответствии со стандартом программирования МЭК 61131-3
• Синхронное управление всеми исполнительными устройствами за счет распределенных часов
• Управление движением: до 64 осей
• Сертифицированные функциональные блоки PLCopen для управления движением

Промышленные сети на базе Ethernet

• EtherCAT: единая сеть оборудования для управления сервоприводами, инверторами, техническим зрением и устройствами ввода/вывода в режиме реального времени
• EtherNet/IP: единая сеть автоматизации предприятия для обмена данными между одноранговыми контроллерами и взаимодействия с программируемыми терминалами серии NS. Для локального или удаленного доступа ко всему оборудованию

Delta-роботы

• Система захвата и переноса с увеличенной скоростью в сочетании с высокопроизводительными сервоприводами
• До 150 циклов в минуту, полезная нагрузка до 2 кг
• Функции технического зрения и слежения за конвейером

Техническое зрение серии FQ-M

• Датчик технического зрения для операций захвата и переноса: камера, обработка изображений, порт EtherCAT и вход энкодера для слежения за конвейером

Блистерная упаковочная машина	Розлив и укупорка	Роботизированная система переноса	Аппликатор этикеток с несколькими головками
