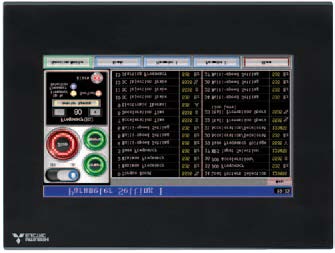

Mitsubishi GOT Simple — Графические панели оператора

18.04.2017

Технология визуализации начального уровня для надежных систем

	Превосходная производительность и рентабельность
	Глубокая интеграция с решениями автоматизации производства Mitsubishi Electric
	Простое и интуитивно понятное управление, а также быстрая настройка
	Яркие, четкие 7" и 10" широкоэкранные цветные TFT-дисплеи

Простые, с широкой функциональностью и интуитивно понятные

Простые, но эффективные

Идеальное взаимодействие с продукцией для автоматизации производства

Mitsubishi Electric дополнила свою популярную серию панелей оператора GOT недорогой серией GOT Simple, имеющей превосходную рентабельность. Серия GOT Simple была разработана для оптимизации операторского управления и мониторинга различных продуктов для автоматизации производства.

Имеющие хорошую производительность и расширенную функциональность, эти новые панели оператора предоставляют возможности, помогающие снизить время простоя, обеспечивающие быстрое восстановление после простых ошибок, повышающие уровень работоспособности и эффективность производства. Серия GOT Simple не просто отображает данные, а предоставляет детальный обзор процесса автоматизации и обеспечивает платформу для экономичного решения типичных производственных проблем. Она проста в использовании, очень надежна и имеет превосходные эксплуатационные качества.

В настоящее время доступны две модели: GS2107 с 7" широкоэкранным дисплеем и GS2110 с 10" широкоэкранным дисплеем. Дисплей обеих моделей имеет разрешение WVGA 800x480 пикселей, светодиодную подсветку и может отображать до 65536 цветов. 9 MB внутренней памяти дает пользователю достаточный объем для его приложений.

Обе панели оператора обеспечивают связь по Ethernet, RS232 и RS422. SD-карта и тыльный порт USB увеличивают эксплуатационную гибкость.

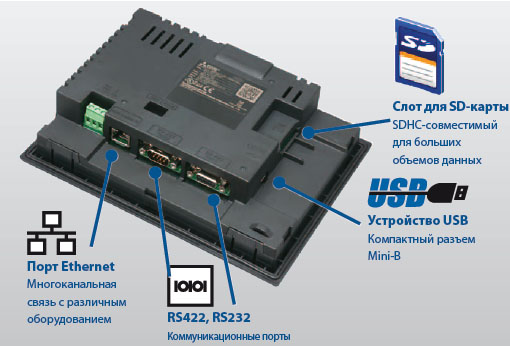

Соединение с различными устройствами

Для упрощения настройки системы каждая панель GOT Simple имеет широкие возможности подключения к устройствам промышленной автоматизации Mitsubishi Electric, таким как ПЛК, преобразователи частоты или сервоприводы. Благодаря возможности связи по Ethernet пользователи могут легко получить доступ к панели оператора с ПК для программирования и мониторинга, либо для подключения к сети станка. Последовательные интерфейсы RS232 и RS422 обеспечивают прямое подключение считывателей штрих-кода или регуляторов температуры. Кроме того, GOT Simple поставляется с функцией “прозрачной автоматики производства”, которая позволяет подключаться с ПК через панель оператора к любому поддерживаемому подключенному оборудованию автоматизации Mitsubishi Electric

Встроенный слот SD-карты

Встроенный слот SD-карты совместим с SDHC и поддерживает большие объемы данных. Он может использоваться для резервного копирования данных и очень полезен для замены или обслуживания GOT Simple. Копирование данных из одной панели оператора GOT на другую не требует наличия специальных знаний. После копирования экранных данных и любых необходимых системных данных на SD-карту другую панель GOT Simple можно запустить, просто вставив эту карту памяти в слот. Таким способом можно запустить новую панель оператора GOT без каких-либо данных.

Функция регистрации данных

Соединение с различными устройствами

GOT Simple может собирать и манипулировать данными от нескольких подключенных промышленных устройств. Эти данные могут собираться в любое время. Подобные данные могут содержать информацию о состоянии подключенного устройства и быть полезны для анализа состояния и обслуживания. При мониторинге данных на панели GOT проверка упрощается благодаря пролистыванию экранного окна или возможности указать время. Данные могут отображаться в виде хронологического графика трендов.

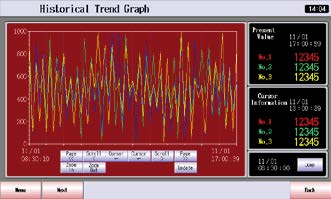

Просмотр зарегистрированных данных непосредственно на GOT Simple

Многоканальность

Панели оператора GOT Simple обеспечивают связь по Ethernet, RS232 и RS422 в многоканальном режиме. Одна панель оператора GOT Simple может контролировать до 2-х промышленных устройств. Данные можно легко передавать между устройствами – для этого надо просто задать несколько параметров в программном обеспечении GTWorks3 от Mitsubishi Electric.

Многоканальная связь

Функция "прозрачной автоматики производства"

Программные циклы и параметры можно легко изменить в рабочей зоне, без передачи данных на внешний программатор. Пользователям не надо беспокоиться о смене проводных соединений. В этом случае GOT Simple выступает в роли прозрачного шлюза, обеспечивающего программирование, пусконаладку и регулировку промышленных устройств от Mitsubishi Electric.

Рецептура

:Информация о рецепте, например, пропорции в смеси материалов и состояние станка, сохраняются в панели оператора GOT. Информацию можно записать из GOT Simple в программируемые контроллеры. Откорректированные данные также можно считывать и сохранять в панели оператора GOT.

Усиленная безопасность

Функция авторизации оператора улучшает безопасность управления посредством парольной защиты. Благодаря установке уровня (полномочий) во время работы и дисплеев для каждого оператора панель оператора GOT может усилить безопасность и предотвратить ошибки управления.

Простая разработка экранов

Программное обеспечение для разработки экранов панелей управления Mitsubishi Electric GT Works3 – эффективный инструмент с возможностью использования шаблонов и образцов проектов, значительно уменьшающий число этапов в процессе создания экранов. GT Works3 также имеет полный набор стандартных функций, объектов и форм. Все это значительно снижает объем технических работ, что приводит к более быстрой окупаемости.

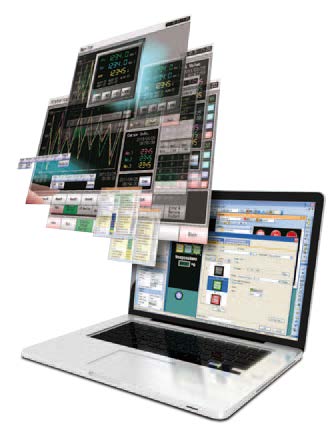

Простая разработка экранов посредством GT Works3

Технические данные

Тип		GS211G-WTBD	GS2107-WTBD
Устройство отображения	Дисплей	TFT цветной ЖКД
	Размер экрана	10"	7"
	Разрешение точек	800x480
	Размер дисплея (Ш х В) мм	222x132,5 (горизонтальный формат)	154x85,9 (горизонтальный формат)
	Количество символов	16-точечный стандартный шрифт: 50 символов х 30 строк (2-6айтный) (горизонтальный формат)
	Цветов дисплея	65536 цветов
Подсветка		Светодиодная (незаменяемая), можно задать время отключения подсветки/хранителя экрана.
Сенсорная панель	Тип	Аналоговая резистивная пленочная
	Размер ключа	Минимум 2x2 точки (на ключ)
	Одновременныенажатия	Одновременные нажатия запрещены (может быть нажата только 1 точка)
	Срок службы	1 миллион нажатий (рабочее усилие 0.98 Н или меньше)
Память	ДискС	Flash-память (внутренняя) (9 МВ), для хранения данных проекта, ОС
		Срок службы (кол-во циклов записи) 100 000 раз
Встроенный интерфейс	RS422	1 канал, скорость передачи данных: 115200/57600/38400/19200/9600/4800 бит в сек. Форма разъема: 9-выводный D-Sub (гнездо) Для связи с контроллерами Нагрузочный резистор: 330 Ом, фиксированный
	RS232	1 канал, скорость передачи данных: 115200/57600/38400/19200/9600/4800 бит в сек. Форма разъема: 9-выводный D-Sub (штекер); применение: Для связи с контроллерами и сканером штрих-кода, для подключения персонального компьютера (чтение/запись данных проекта, функция "прозрачной автоматики производства")
	Ethernet	Метод передачи данных: 100BASE-TX, 10ВА5Е-Т, 1 канал, форма разъема: RJ-45 (модульноегнездо);Применение: Для связи с контроллерами, ря подключения персонального компьютера (чтение/запись данных проекта, функция "прозрачной автоматики производства")
	USB	USB (полная скорость 12 Мбит/с), 1 канал, форма разъема: Mini-B; применение: Для подключения персонального компьютера (чтение/запись данных проекта, функция "прозрачной автоматики производства")
	S D-карта	1 канал, поддерживаемая карта памяти: карты памяти SDHC, 5D Применение: Запись/чтение данных проекта, сохранение данных журналов
Выход зуммера		Один тон (регулируется: ринный/короткий/отключен)
Класс защиты		IP65F (только передняя часть панели)
Наружные размеры ШхВхГ мм		272x214x56	206x155x50
Вес, кг		Приблизительно. 1.3 (без крепежных скоб)	Приблизительно. 0.9 (без крепежных скоб)
Совместимый пакет программного обеспечения		Версия 1.105К или более новая* (на английском языке)

*: Необходима установка инсталлятора GS.

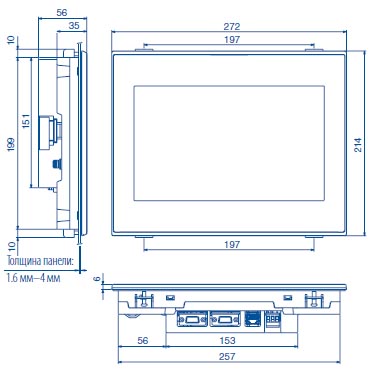

Размеры

Все размеры в мм

GS2110-WTBD

GS2107-WTBD
