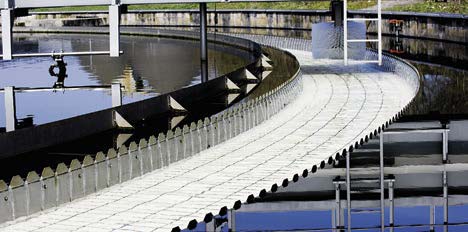

Муфты FLENDER — широкий ассортимент для любых применений

• универсально применяемая кулачковая муфта для компенсации смещения валов
• диапазон вращающего момента от TKN = 19 Nm до 62.000 Nm в 23 размерах
• диапазон температур: от –50 °C до +100 °C
• максимально возможная надежность при эксплуатации, прочная на пробой муфта
• удобная насадка и простой монтаж в 3-х элементной конструкции
• применима во взрывоопасной среде, сертифицирована согласно RL 94/9/EG (ATEX 95)

N-EUPEX муфты изготовлены из высококачественного чугуна EN-GJL-250 Эластичные элементы из синтетической резины (NBR) устойчивы ко многим средам.

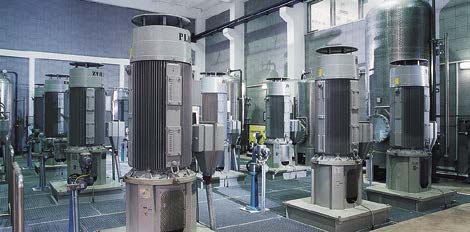

• универсально применяемая кулачковая муфта для компенсации смещения валов
• диапазон вращающего момента от TKN = 60 Nm до 21.200 Nm в 19 размерах
• применяется в диапазоне температур: от –50 °C до +100 °C
• разъединяет привод и рабочую машину при выходе из строя эластичных элементов
• универсально применима, т.к. комбинируется со всеми деталями N-EUPEX-программы
• не требует обслуживания даже при эксплуатации во взрывоопасной среде согласно 94/9/EG (ATEX 95)

N-EUPEX муфты изготовлены из высококачественного чугуна EN-GJL-250 Эластичные элементы из синтетической резины (NBR) устойчивы ко многим средам. Формы металлических кулачков и эластичных элементов так согласованы друг с другом, что при допустимом смещении износ минимален. Возникающие в этом случае смещения минимальны.

• универсально применяемая кулачковая муфта для компенсации смещения валов
• диапазон вращающего момента от TKN = 12 Nm до 4.6500 Nm в 10 размерах
• применяется в диапазоне температур: от –50 °C до +100 °C
• компактная конструкция
• высокие эксплуатационные характеристики, износоустойчивость
• простой монтаж
• эластичные элементы разной твердости
• может применяться во взрывоопасной среде, сертифицирована согласно RL 94/9/EG (ATEX 95)

N-BIPEX муфты изготавливаются из высококачественного чугуна EN-GJS-400-15, оптимальны для передачи момента вращения, компенсируют смещения валов. Эластичные элементы из полиуретана.

• амортизирующая, электрически изолированная кулачковая муфта
• диапазон вращающего момента от TKN = 0,5 Nm до 655 Nmв 10 размерах
• применяется в диапазоне температур: от –50 °C до +120 °C (в зависимости от градуса жесткости коротковременно от –60 °C до +150 °C)
• компактный размер при больших крутящих моментах
• устойчива к осевым смещениям
• амортизирующая

BIPEX-S муфты состоят из двух ступиц в алюминиевом и стальном исполнении, с кулачковым кольцом из полиуретана. Множество исполнений ступиц.

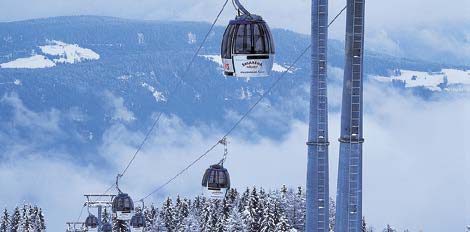

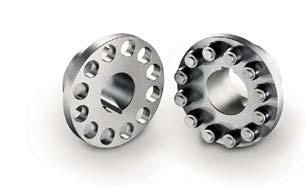

• Амортизирующая, ударопрочная втулочно-пальцевая муфта для среднего и высокого вращающего момента
• диапазон вращающего момента от TKN = 200 Nm до 1.300.000 Nm (для муфт большего размера по запросу) в 26 размерах
• применяется в диапазоне температур: от –50 °C до +100 °C
• компактная конструкция, малый вес и малый момент инерции
• удобна для монтажа «вслепую»

EN-GJL-250, серии RWS - сталь. Оптимальная форма резиновых элементов и посадки болтов, простой монтаж.

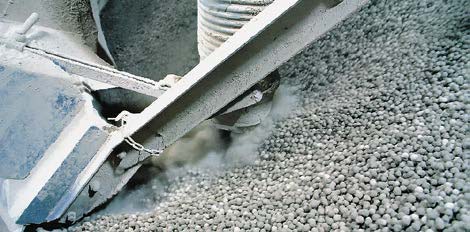

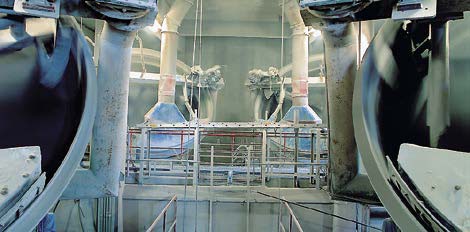

• Высокоэластичная упругая муфта
• диапазон вращающего момента от TKN = 1.600 Nm до 90.000 Nm в 9 размерах, поставляется также как нескручиваемая муфта
• применяется в диапазоне температур: от –40 °C до +80 °C
• применима при больших смещениях валов
• динамически высоко нагружаемая, хорошие качества демпфирования
• тип EFG во фланцевом исполнении с габаритами согласно SAE J620d

ELPEX муфты из серого чугуна или стали. Эластичные кольца изготовлены из высококачественной натуральной резины, в которых завулканизированы передающие вращающий момент нитевые вкладыши.

• Высокоэластичная, без люфта муфта с резиновой шиной
• диапазон вращающего момента от TKN = 24 Nm до 14.500 Nm в 15 размерах
• применяется в диапазоне температур: от –50 °C до +50 °C для элементов из натурального каучука, от –15 °C до +70 °C для элементов из хлоропренового каучука
• применима при больших смещениях валов
• эластичный элемент может легко устанавливаться без разагрегирования соединенных машин
• простой монтаж

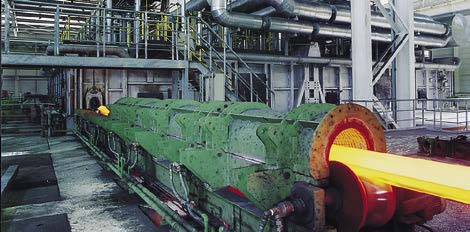

Детали ступиц ELPEX-B муфт изготавливаются из высококачественного чугуна EN-GJL-250 или из стали. Передача вращающего момента производится через усиленные эластичные шины с кордом.

• Высокоэластичная, без люфта муфта с резиновой шиной
• диапазон вращающего момента от TKN = 24 Nm до 14.500 Nm в 15 размерах
• применяется в диапазоне температур: от –50 °C до +50 °C для элементов из натурального каучука, от –15 °C до +70 °C для элементов из хлоропренового каучука
• применима при больших смещениях валов
• эластичный элемент может легко устанавливаться без разагрегирования соединенных машин
• простой монтаж

Детали ступиц ELPEX-B муфт изготавливаются из высококачественного чугуна EN-GJL-250 или из стали. Передача вращающего момента производится через усиленные эластичные шины с кордом.

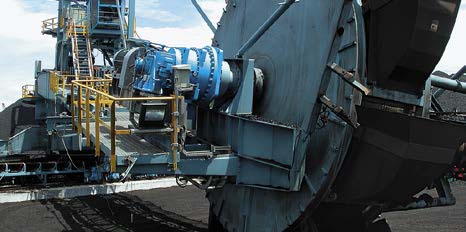

• гидродинамическая муфта
• номинальная мощность от 1,2 кВт до 2.500 кВт в 15 размерах
• ограничение вращающего момента при пусках и в случае перегрузкиl
• мягкий, без толчков пуск и ускорение больших масс при уравновешенном разгоне двигателя
• отличное поглощение вибрации и демпфирование ударных нагрузок
• передача вращающего момента без износа
• запуск двигателя внутреннего сгорания

FLUDEX муфты имеют оптимальный рабочий объем, что дает возможность ограниченного по моменту запуска и гарантирует незначительные проскальзывания.

• жестко-крутильная цельнометаллическая муфта
• диапазон вращающего момента от TKN = 5 Nm до 10.000.000 Nm в 17 размерах
• применяется в диапазоне температур: от –40 °C до +280 °C
• компенсация радиального, углового и осевого смещения валов
• не требуют техобслуживания и не изнашиваются
• простой монтаж
• модульный принцип стандартных конструктивных элементов, благодаря этому широкий спектр применения
• передача вращающего момента посредством запатентованных пакетов пластин (от TKN = 8.500 Nm)
• типоряд ARS-6: стандарный, универсален для монтажа
• типоряд ARC-8: оптимальный типоряд для высоких вращающих моментов
• типоряд ARP-6: оптимален для привода насоса (согласно API 610 / API671)
• Типоряд ARF-6: для монтажа в ограниченном пространстве
• применима во взрывоопасной среде согласно 94/9/EG (ATEX)

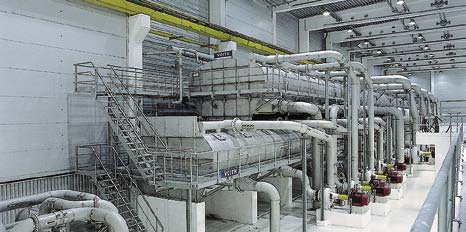

Идеальные возможности для монтажа во всех сферах применения.

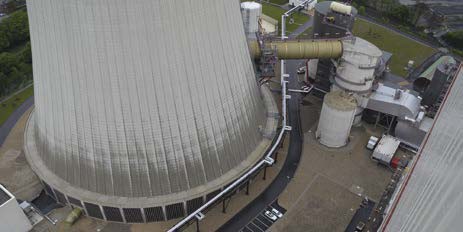

• пластинчатая муфта для приводов с большим расстоянием между валами
• диапазон вращающего момента от TKN = 1.250 Nm до 7.600 Nm в 17 размерах
• применяется в диапазоне температур: от –40 °C до +120 °C
• антикоррозионное композитное/стальное исполнение; труба промежуточной гильзы из композитного материала (CFK), остальные части из нержавеющей стали (альтернативно из антикоррозионной стали)
• оптимальный вес (на 80% легче, чем цельностальная муфта)
• предназначена для большого расстояния между валами (до 6 метров без дополнительной опоры гильзы)
• компенсация смещения валов
• не требует техобслуживания;применима во взрывоопасной среде согласно 94/9/EG (ATEX)

Композитная муфта ARPEX идеальна для приводов с большими расстояниями между валами, минимальный вес, композитная вставка.

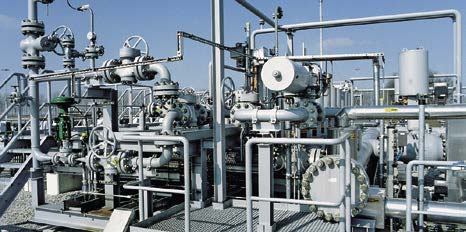

• Безлюфтовая, нескручиваемая пластинчатая муфта для высокоскоростного применения
• диапазон вращающего момента от TKN = 1.000 Nm до 588.500 Nm в 16 размерах
• применяется в диапазоне температур: от –40 °C до +280 °C
• компактная и легкая конструкция соответствии с API 671/ISO 10441
• высокое качество балансировки
• простой монтаж благодаря предварительной сборке
• незначительные возвратные силы
• не требуется техобслуживание
• для взрывоопасной среды согласно 94/9/EG (ATEX)

ARPEX турбомуфты типа ART и ARE передают вращающий момент благодаря конусному болтовому соединению и эластичным пакетам в 6-, 8- или 10 угловом исполнении.

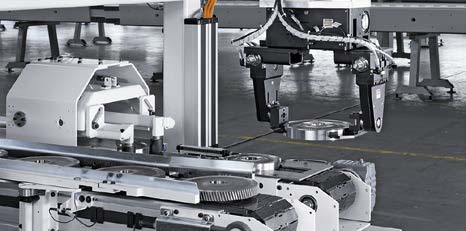

• Безлюфтовая и жесткая при кручении металлическая муфта с сильфоном
• диапазон вращающего момента от TKN = 0,05 Nm до 5.000 Nm в 20 размерах
• применяется в диапазоне температур: от –30 °C до +120 °C (возможно до +250 °C)
• металлический сильфон компенсирует осевое, радиальное и угловое смещения только при незначительных возвратных силах
• высокая передаточная возможность
• компактная конструкция при высокой плотности мощности
• минимальные инерционные моменты

SIPEX муфты состоят из двух ступиц, в алюминиевом или стальном исполнении, с сильфоном из стали; могут поставляться из легированной стали. Множество исполнений ступиц.

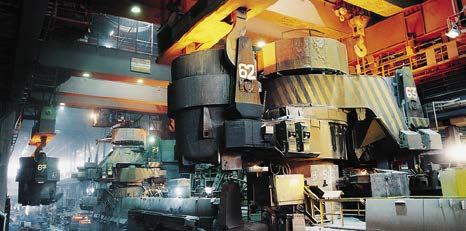

• Двухшарнирная зубчатая муфта
• диапазон вращающего момента от TKN = 1.300 Nm до 7.200.000 Nm в 31 размере
• применяется в диапазоне температур: от –20 °C до +80 °C
• компенсация осевого, радиального и углового смещения валов только при незначительных возвратных силах
• длительный срок службы смазки благодаря конструктивным решениям и специальным уплотнениям
• небольшие габаритные размеры , применяемые при высоких ударных нагрузках, с высокими запасами прочности
• для реверсивной эксплуатации

ZAPEX муфты типоряда ZW изготавливаются из высококачественной стали по модульному принципу, поставки в кратчайшие сроки. «Бочкообразные» зубья муфты гарантируют высокую подвижность, компактность, минимальные затраты на сервис.

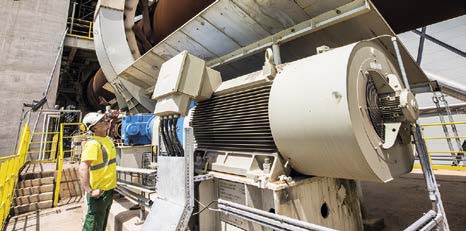

• Двухшарнирная зубчатая муфта
• диапазон вращающего момента от TKN = 1.020 Nm до 162.500 Nm в 12 размерах и максимальном отверстии до 288 мм
• применяется в диапазоне температур: от –20 °C до +80 °C
• двухшарнирная зубчатая муфта с «бочкообразными» зубьями при незначительных люфтах
• большой диапазон диаметров внутреннего отверстия высокая ударопрочность
• высокий запас прочности

ZAPEX зубчатые муфты типоряда ZN изготавливаются из высококачественной стали по модульному принципу.

Применимы между двигателем и редуктором или между редуктором и осью, или в рамках комплектного привода (всё из одних рук

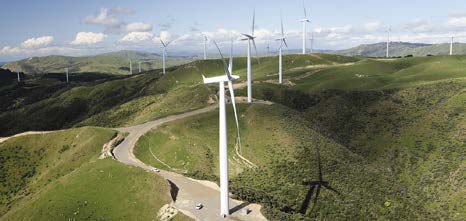

Каждая муфта - для определенного привода ветроэнергетического оборудования.
