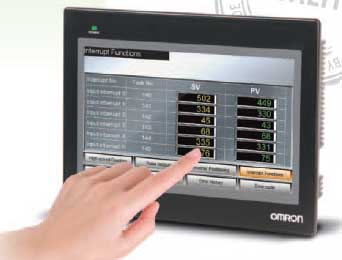

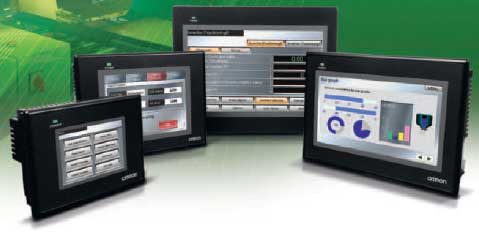

Панели оператора серии NB

• Высококачественный цветной дисплей со светодиодной подсветкой
• Широкий модельный ряд
• Универсальный набор функций

Панели NB с экранами от 3,5 до 10 дюймов полностью отвечают требованиям любой задачи базовой автоматизации. При этом мощная среда разработки позволяет пользователю легко создавать на базе терминалов NB удобные операторские интерфейсы.

Бесплатное программное обеспечение NB-Designer для разработки проектов NB можно загрузить на веб-сайте www.industrial.omron.ru

• Жидкокристаллический TFT-дисплей со светодиодной подсветкой
• Широкий угол обзора
• Более 65 000 цветов
• Хранение до 120 МБ экранных данных

• Возможность выбора книжного или альбомного режима отображения информации

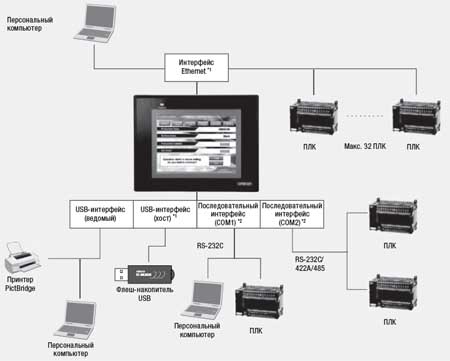

• Подключение к устройствам Omron и других производителей, например, ПЛК и инверторам
• Последовательное, USB или Ethernet-подключение
• Подключение принтеров с поддержкой стандарта PictBridge

• Поддержка флеш-накопителей USB
• Анимация и простые в использовании функции
• Поддержка нескольких языков
• Эмуляция работы проекта визуализации on-line или в автономном режиме

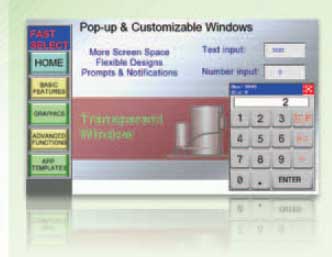

Гибкая работа с окнами

Возможности создания экранов для проектов визуализации с помощью различных типов окон никогда не были настолько обширными, как в серии NB. Три стандартных типа окон предоставляют свободу творчества: 1) базовое для общих и всплывающих окон, 2) общее для фиксированных окон и шаблонов и 3) окно быстрого выбора для меню. Помимо стандартных окон у вас есть возможность использовать “окно в окне” и гибко управлять всплывающими окнами с помощью специальных компонентов. Кроме того, серия NB поддерживает накладные окна и функцию прозрачности для всплывающих окон.

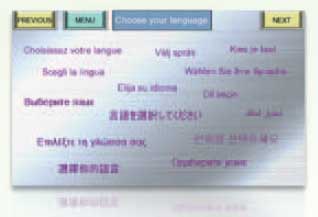

Расширенная поддержка языков

Программируемые терминалы NB поддерживают 32 языка, что позволяет легко управлять мультиязычными текстами. Благодаря функции “Библиотека текстов” можно сохранять записи, многократно используемые в проекте. Точно также можно сохранять текст для компонентов, поддерживающих состояния ВКЛ./ВЫКЛ., используя различный текст для каждого из этих состояний. При этом для каждого языка есть возможность настраивать собственные шрифты.

Широкие возможности анимации

Используя панели оператора серии NB, вы можете легко создавать в проекте визуализации анимированные объекты. Например, можно отображать изменение состояния с помощью текста и графики или показывать свободное перемещение/ движение по траектории с одновременным изменением графики. Все это можно реализовать простыми настройками состояния, координат X/Y и соответствующих адресов.

Мощные макросы

Благодаря мощным макросам на языке C панели оператора серии NB позволяют выполнять самый широкий спектр задач. Например, проводить вычисления, сравнение и итерации, а также выполнять математические функции. Кроме того, предусмотрена возможность создания рисунков и шаблонов на экране NB, считывания значений из локальной памяти или памяти подсоединенного устройства и записи в них.

Обработка аварийных сигналов

Отображение и контроль сигналов событий и аварий просто настраивать и удобно использовать. У вас есть не только возможность определять битовые и цифровые сигналы событий с различными условиями срабатывания, но и возможность использовать разные шрифты и цвета для индикации событий различных состояний и приоритетов. Сигналы событий и аварий могут сопровождаться зуммером и текстовым сообщением. Можно также создавать всплывающие предупреждения для событий, требующих немедленного вмешательства со стороны оператора.

Графическое представление данных

Панели серии NB обеспечивают графическое представление как данных в реальном масштабе времени, так и протоколов данных. Таким образом, кроме отображения графиков текущих значений, существует возможность сохранять значения до 16 последовательных слов в протоколы данных. Кроме того, вы можете строить графики с использованием координат X/Y: в этом случае выборку данных можно делать по одной или нескольким точкам и с использованием данных протоколов. Более того, данные можно представлять несколькими способами, в зависимости от настроек соответствующего компонента проекта визуализации

Различные функции безопасности

Простое и надежное решение для защиты разработанного проекта в терминалах NB - использование пароля. Широкий спектр функций безопасности включает также возможность определения до 16 уровней защиты экранов и компонентов проекта. Более того, можно задать до 32 специальных разрешений для каждого оператора. Для проверки фактического состояния функций безопасности в панелях NB предусмотрены специальные регистры. Также в проекте можно использовать функцию подтверждений, которая позволяет гарантировать выполнение оператором критически важных действий.

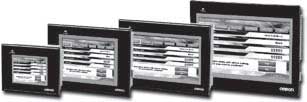

Идеальный партнер для ПЛК серии CP1

Широкий диапазон размеров экрана, превосходные технические характеристики, функциональность и проверенное качество Omron делают программируемые терминалы серии NB идеальным решением для применения с популярной линейкой компактных программируемых контроллеров CP1 производства Omron. Широкий модельный ряд контроллеров серии CP1 позволяет использовать их для решения множества задач базовой автоматизации. Подключение панелей оператора NB к CP1 осуществляется по последовательному интерфейсу или через Ethernet. Обмен данными рецептов между NB и ПЛК не представляет никаких сложностей, а формат экрана рецептов свободно выбирается или может быть представлен в виде стандартной таблицы. При необходимости есть возможность реализовать резервное копирование данных на внешний носитель.

• Сенсорный экран с TFT-матрицей, отображающий более 65 000 цветов
• Размеры экрана от 3,5 до 10 дюймов
• Долговечная светодиодная подсветка
• Подключение по последовательному интерфейсу, через USB или Ethernet
• Поддержка флеш-накопителей USB
• Внутренняя память 128 МБ
• Векторная и растровая графика
