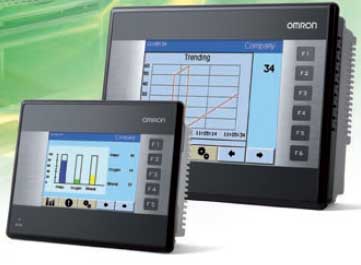

ПАНЕЛИ ОПЕРАТОРА СЕРИИ NQ

• Расширенные возможности человеко-машинного интерфейса
• Высокое качество изображения
• Быстрое создание приложений

Наиболее компактные модели из серии NQ идеально подходят для машин, в которых операторы все еще используют кнопки и сигнальные лампы или текстовые терминалы с функциональными клавишами. Они обеспечивают расширенную функциональность и гибкость, не требуя лишних затрат. Функции сенсорного экрана NQ позволяют создавать интуитивно-понятный интерфейс для операторов с помощью готовых кнопок и ламп из библиотеки, обрабатывать сигналы аварий и строить графики, а также протоколировать данные.

Цветные дисплеи позволяют оценить все преимущества программируемых терминалов серии NQ, поскольку четкие и яркие цветные объекты делают информацию для оператора легко читаемой.

Все модели программируемых терминалов семейства NQ имеют богатый набор функций для быстрого создания приложений с современным дизайном. USB-порты позволяют легко подключаться и передавать данные между программируемым терминалом и ПК, а последовательные коммуникационные порты обеспечивают возможность подключения наиболее распространенных устройств для обмена данными и отображения информации. Поддержка специализированных и открытых протоколов обмена данными обеспечивает возможность подключения панелей NQ не только к различным сериям ПЛК Omron, но и к широкому ряду устройств других производителей.

Текстовая информация может отображаться на девяти различных языках с поддержкой латинских, кириллических и азиатских символов. Кроме того, часы реального времени и такие графические объекты, как аналоговые индикаторы или индикаторы уровня, позволяют улучшить функциональность машины, оснащенной только обычными переключателями и кнопками. Аварийные сообщения отображаются в реальном времени и их можно распечатать, а протоколы данных можно отображать в виде графика или выгружать в файл формата CSV.

Терминалы серии NQ можно подключать различными способами, используя последовательный интерфейс, Ethernet или USB. При помощи этих интерфейсов и большого числа доступных протоколов вы можете подключаться ко многим устройствам, таким как, ПЛК, преобразователи частоты и регуляторы температуры - как компании Omron, так и других производителей. NQ осуществляет сбор всех данных и оперативно отображает их в графическом виде. Данные, хранящиеся в программируемых терминалах серии NQ, легко переносятся на флеш-накопитель или ПК. Обладая всеми этими возможностями, панели оператора серии NQ предоставляют Вам широкий выбор конструкторских решений исходя из того, откуда и каким образом оптимальнее производить сбор данных, что позволяет в дальнейшем сделать эксплуатацию установки легкой и интуитивно понятной

Цветные модели с экранами TFT серии NQ оснащаются Ethernet-портом, поддерживающим соединение с несколькими ПЛК Omron и позволяющим загружать и выгружать проект при помощи ПК. Используя настройки по умолчанию, такие как IP-адрес, можно сразу подключиться к панели по Ethernet для быстрой загрузки созданного проекта.Протокол Ethernet FINS компании Omron, помимо прочего, позволяет записывать и считывать данные в памяти программируемого терминала NQ из приложений на ПК для обмена данными

Текстовая информация может отображаться на девяти разных языках с поддержкой латинских, кириллических и азиатских символов.

С программным обеспечением NQ можно легко создавать великолепные графические экраны с четкими цветными объектами.

Текущие значения выбранных параметров процесса можно выводить на дисплей для их графического отображения. Графики могут отображать данные в реальном масштабе времени или протоколы.

Все версии NQ оборудованы двумя USB-портами для упрощения процедуры обновления проекта с помощью обычного USB-носителя или стандартного USB-кабеля

На экране могут отображаться аварийные сигналы с их текущим состоянием и соответствующим текстовым сообщением. Для каждого аварийного сигнала можно определить условие срабатывания, приоритет и необходимость протоколирования.

В дополнение к сенсорному экрану в правой части передней панели находятся пять или шесть функциональных кнопок, которые позволяют выполнить быстрый запуск наиболее часто используемых функций.

Всегда существует возможность преобразования проекта NQ для любой модели в пределах серии NQ.

Обе модели NQ с дисплеем 5,7 дюймов - цветная и монохромная - доступны с горизонтальной и вертикальной ориентацией экрана и могут устанавливаться в условиях ограниченного пространства.
