Платформа автоматизации iQ Platform от Mitsubishi Electric

21.04.2020

Общие проблемы

• Оборудование становится больше и сложнее
• Увеличивается объем обрабатываемых данных
• Уменьшение времени от проекта для готовой продукции
• Быстрая смена режима производства
• Преемственность технологии производства

Решение Mitsubishi Electric - e-F@ctory

IT система	Анализ Больших Данных Адаптация производства к текущей ситуации с использованием инструментов ИИ
Сбор необходимых данных
EDGE Computing	Предварительная обработка и фильтрация некритичных данных
Реакция в реальном времени			Сбор данных в реальном времени

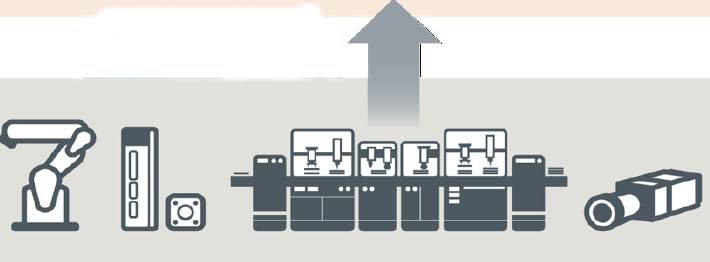

Технология и производство

Основа концепции e-F@ctory

Контроллеры автоматизации

• MELSEC iQ-R - Новое поколение контроллеров автоматизации
• MELSEC-Q series - Гибкие и производительные решения
• MELSEC iQ-F - Блочный ПЛК для любых задач
• GOT2000 - Панели оператора с сенсорным экраном

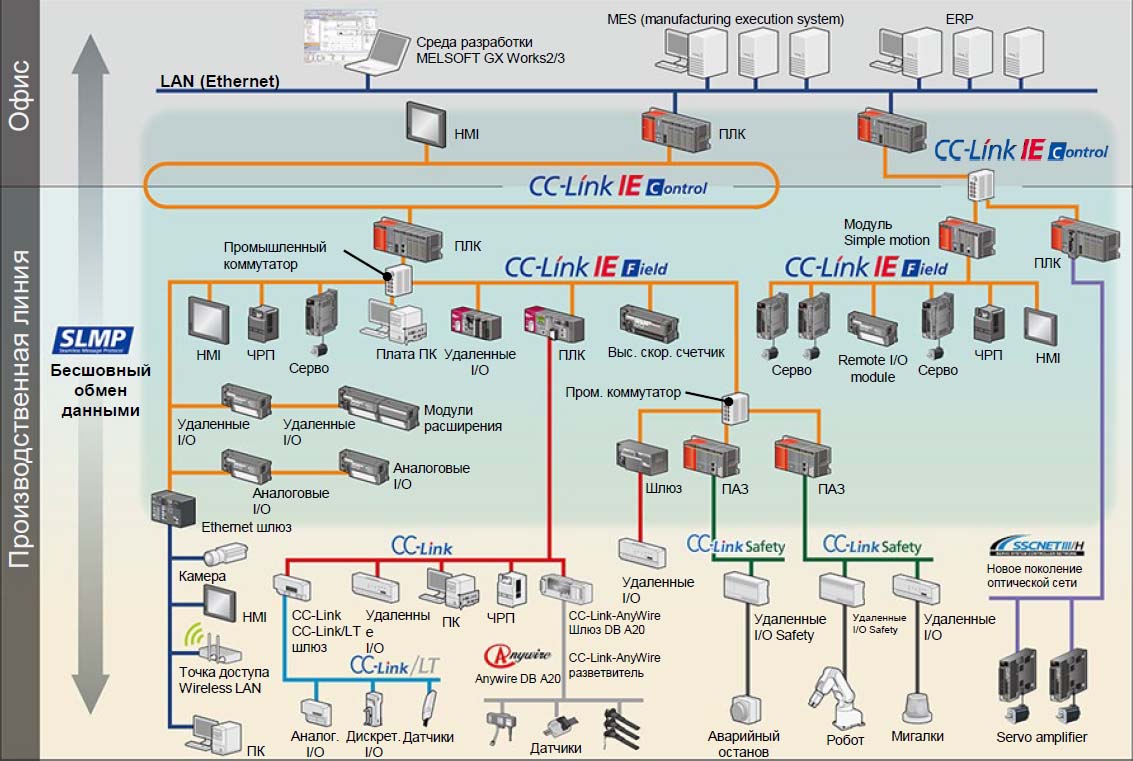

Интегрированные сети

• CC-Link IE TSN - Оптимальные сетевые решения для любого уровня

SCADA

• MAPS - Диспетчерское управление и сбор данных

Среда разработки

• MELSOFT iQ Works

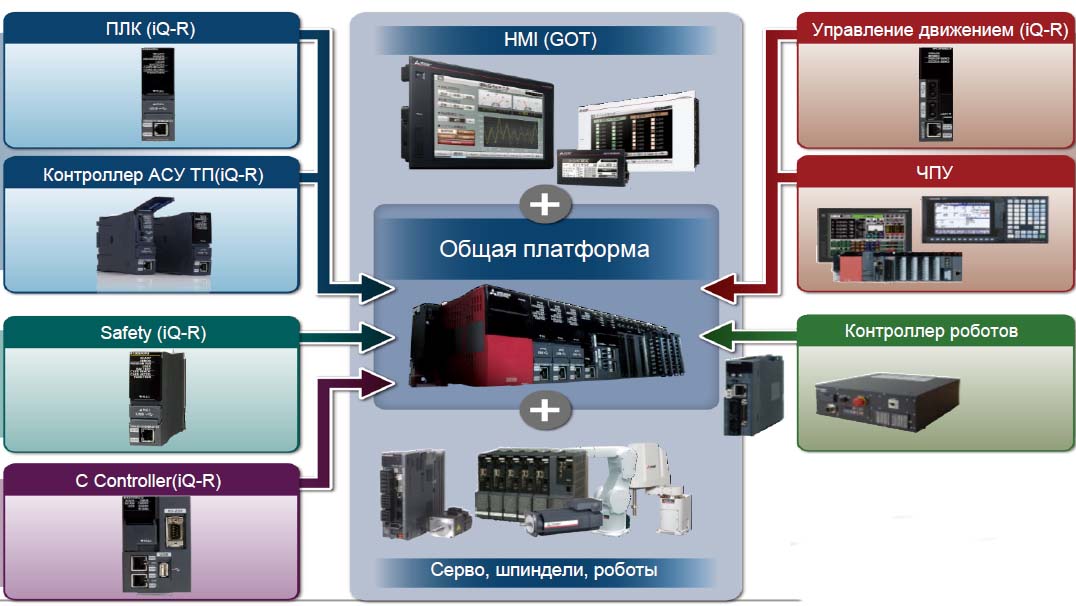

iQ Platform

Платформа автоматизации iQ-Platform строится вокруг контроллера, позволяющего:

• использовать различным типам процессорных модулей единое пространство ввода/вывода
• обмениваться большим количеством информации по средствам высокоскоростной шины
• использовать преимущества широкого спектра сетевых технологий

Автоматизация машин и тех. процессов + Машиностроение и обработка+ Производство + Сборка + IT = Максимальная гибкость, для решения максимального круга задач в рамках одной инфраструктуры

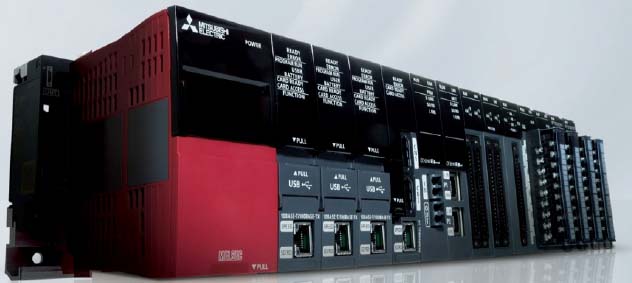

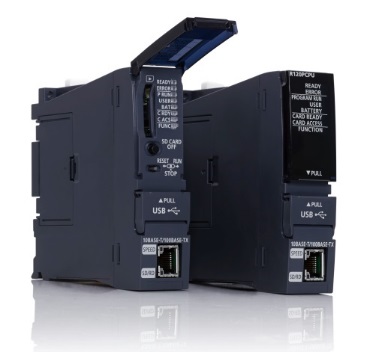

MELSEC iQ-R

Новая ступень развития автоматизации. Контроллер MELSEC iQ-R–флагман линейки ПЛК Mitsubishi Electricсо множеством функций, позволяющих существенно снизить TCO повысить надежность

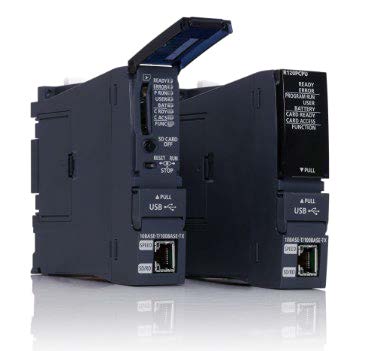

ПЛК Является ядром платформы. Характеризуется чрезвычайно высокой производительностью, богатым встроенным функционалом.

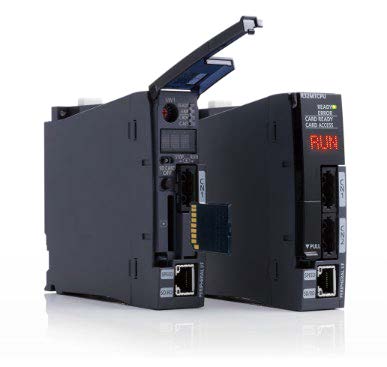

ЦПУ управления движением Является специализированным ЦПУ, осуществляющим высокоточное управление многоосным сложным синхронным перемещением

АСУ ТП ЦПУ Является специализированным ЦПУ, осуществляющим высокоточное управление многоосным сложным синхронным перемещением

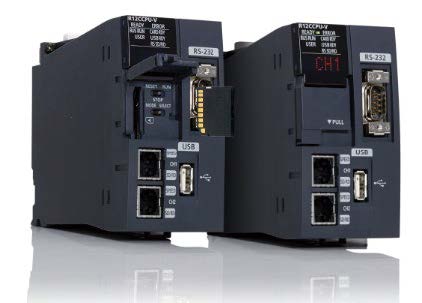

C контроллер Это специализированный процессор для реализации всего того, что невозможно сделать с помощью стандартных средств пром. логики. Процессор открыт для ваших приложений на языках C/C++. Операционная система VxWorks.

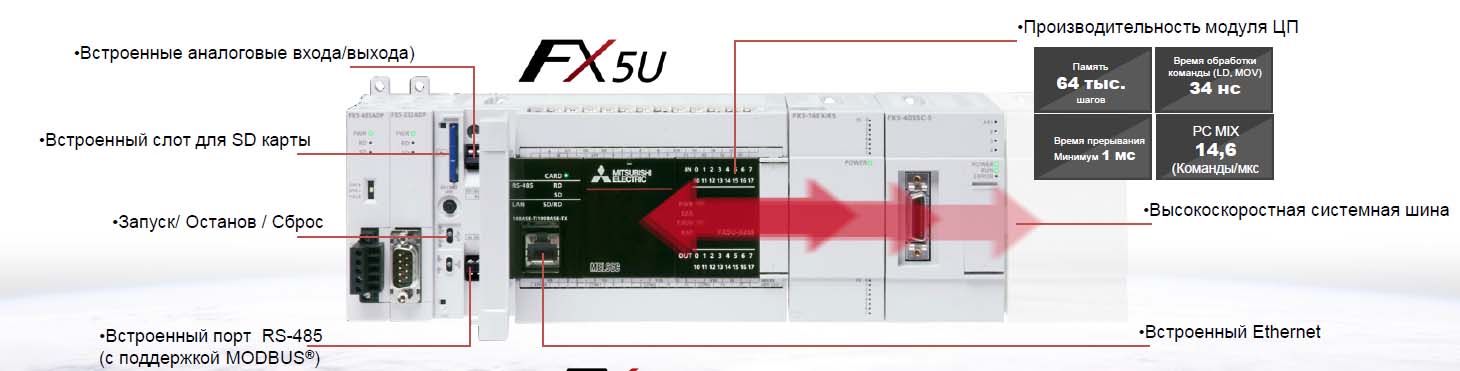

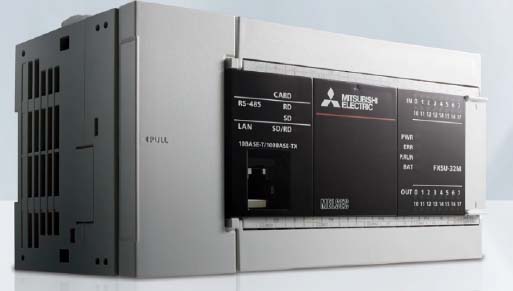

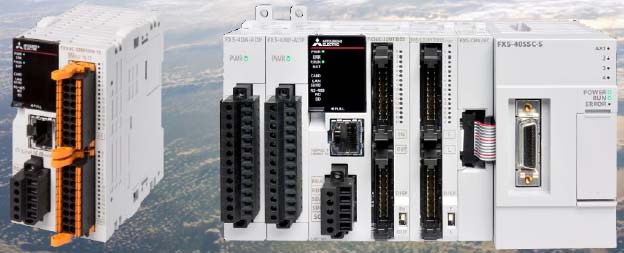

MELSEC iQ-F

ПЛКMELSEC iQ-Fблочный контроллер с множеством встроенных функций, включая логирование, импульсное управление движением, сети Ethernet, RS485, Web сервер с поддержкой пользовательских страниц, и тд.

Высочайшая производительность

• Полностью переработанная системная шина
• Расширенный функционал
• Безопасность
• Батарейка не обязательна

Управление приводами

• Встроенное позиционирование(4 оси 200 кГц)
• Простая линейная интерполяция
• Синхронное управление с помощью модулей Simple Motion (до 8 осей) без специального софта и навыков

Интуитивное программирование

• Легкое программирование
• Сокращение времени разработки и ПНР
• Большинство стандартах функций параметризируются

Благодаря высокой производительности процессора, высокоскоростной системной шине, широкому набору встроенных функций и сетевой совместимости, серия MELSEC iQ-F способствуем переходу Вашего предприятия на “качественно новый уровень"

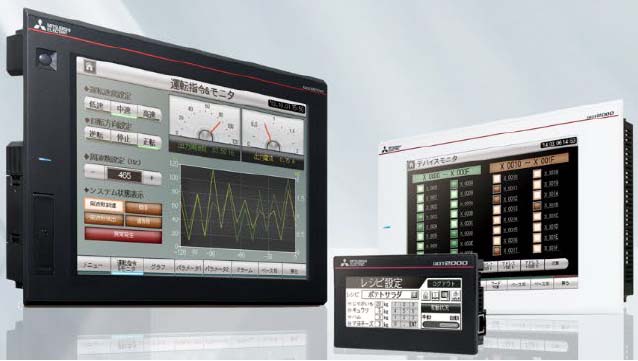

GOT2000

GOT2000 имеет широкий функциональный набор, от объектов отображения и коммуникационных функций, до специализированных готовых решения для управления ЧПУ, диагностики модулей ПЛК, управлением и отладкой проводов и тд. Панели оператора GOT2000 могут без проблем работать не только с оборудованием Mitsubishi Electric, но и с оборудованием других производителей по средствам специализированных драйверов.

• Широкий функционал
• Высокая надежность
• Драйвера для сторонних ПЛК
• Расширенная линейка
• Строгий дизайн
• Простая настройка и работа

• GT27 model - Максимальный функционал и производительность, поддержка multi-touch
• GT25 model - Высокопроизводительные моделидля решения большинства задач
• GT21 model - Компактные модели с базовыми функциями
• SoftGOT - ПО для ПК для работы с проектам GOT

Информационная среда

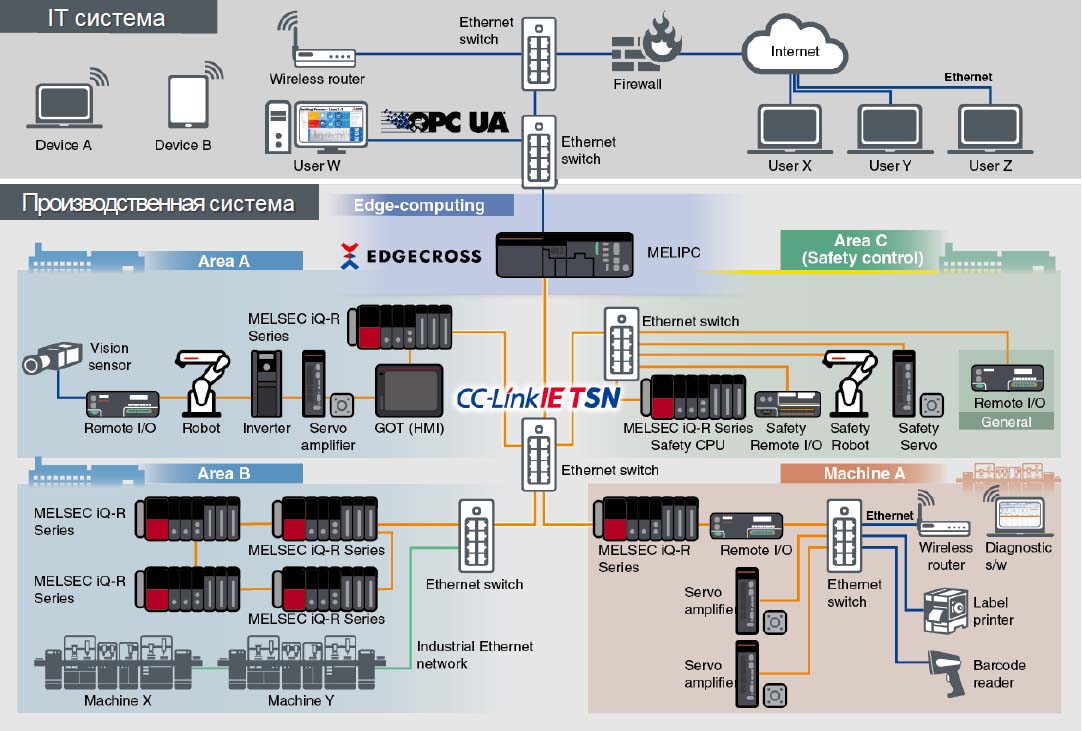

CC-Link IE TSN

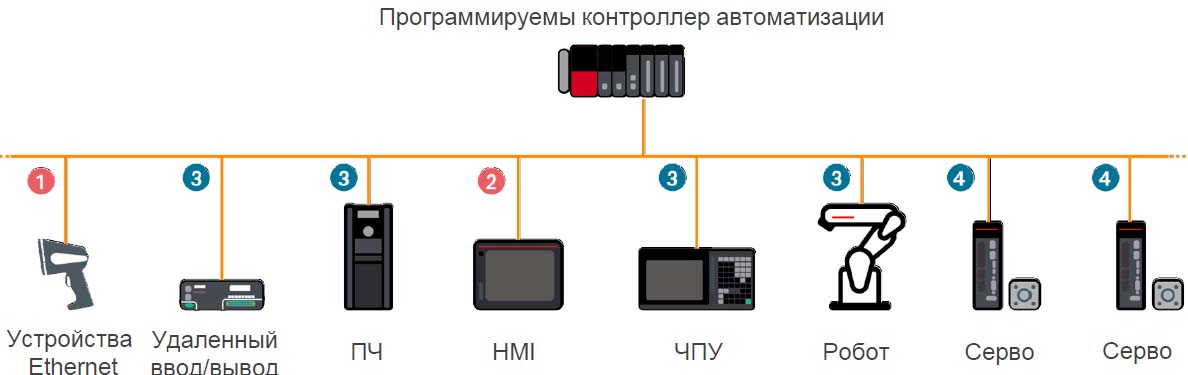

Сеть для любых задач

• 1) Связь TCP/IP
• 2) Временная связь
• 3) Сеть I/O
• 4)Сеть Motion

CC-Link IE TSN

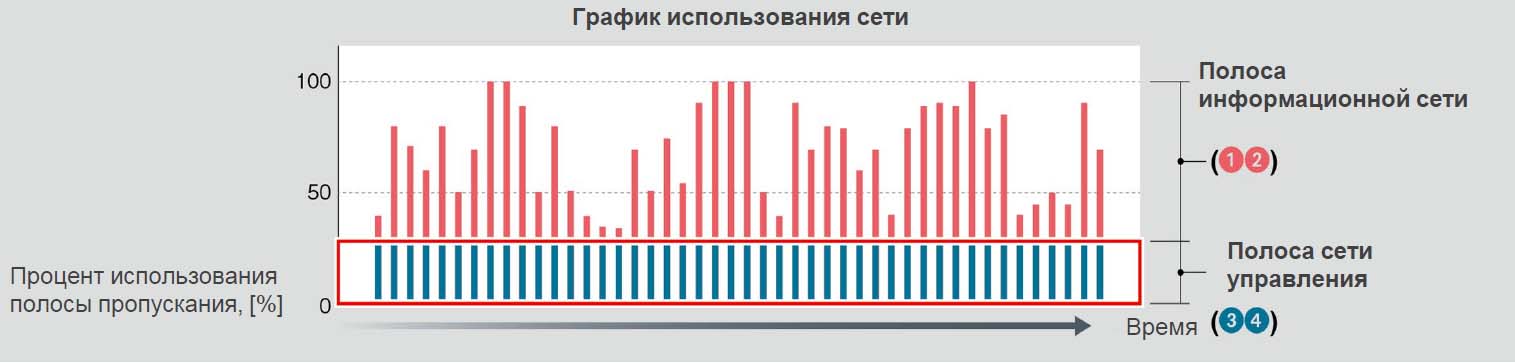

График использования сети

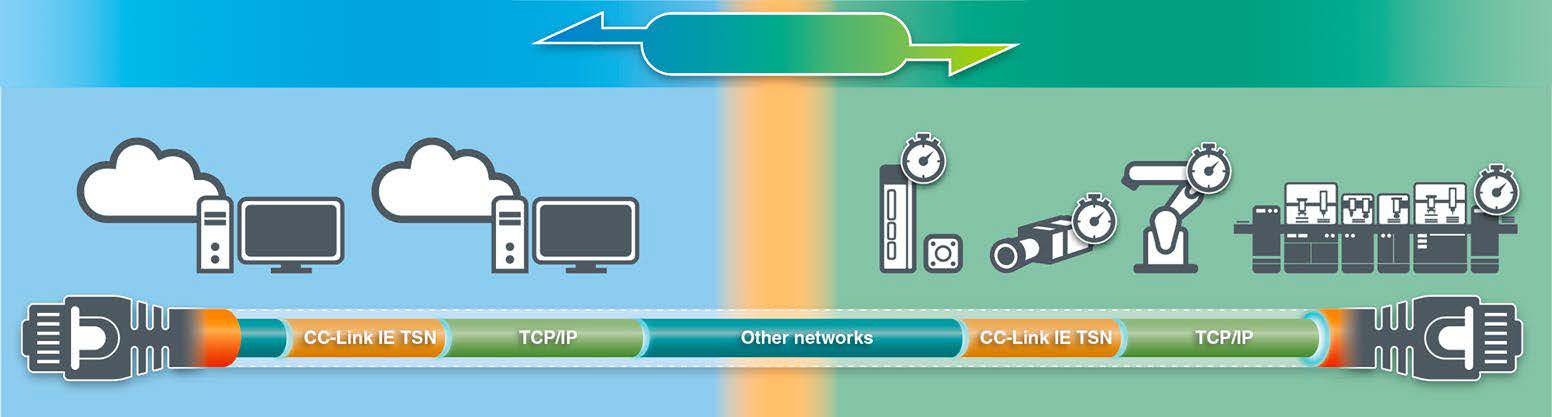

Как это было … и есть

Как это есть и будет

• Специализированный коммуникационный процессор CC-Link IE TSN
• Поддерживаются различные топологии: линия, звезда, кольцо
• Работает совместно с другими сетями
• Позволяет подключать стороннее оборудование в единую инфраструктура

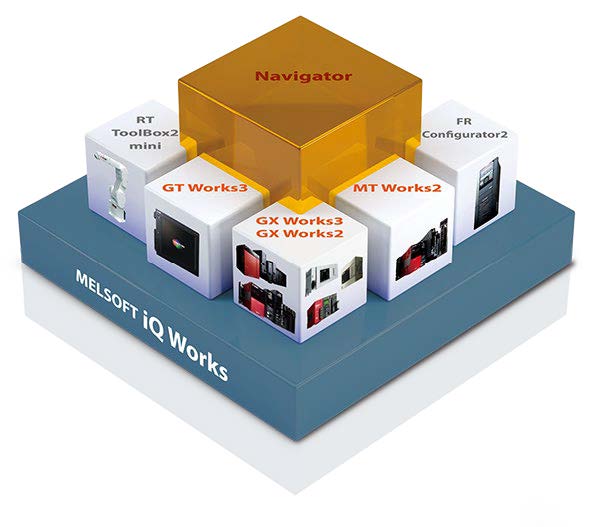

MELSOFT iQ Works FA Integrated Engineering Software

MELSOFT iQ Works интегрированная среда разработки, состоящая из: GX Works3 MT Works2 GT Works3 RT ToolBox2 mini FR Configurator2

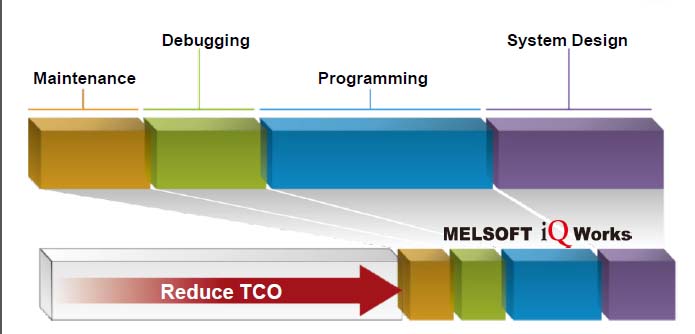

Среда централизованной разработки для снижения совокупной стоимости владения

Эффективное управления проектом с помощью интуитивной среды

Основная рабочая среда позволяет легко управлять множеством различный проектов, а также позволяет стоить взаимодействие оборудования между собой в графическом виде.Это решение идеально для больших проектов с различными подсистемами управления

Графическое конфигурирование

Конфигурирование системы осуществляется графически, что существенно упрощает процесс настройки. Это напрямую влияет на скорость и качество работ, при этом снижая число ошибок.

Централизованная база данных переменных

Централизованная база данных переменных упрощает организацию обмена данными между различными устройствами. Кроме этого, динамически распределяемые переменные так же могут быть переданы без привязки к аппаратным регистрам

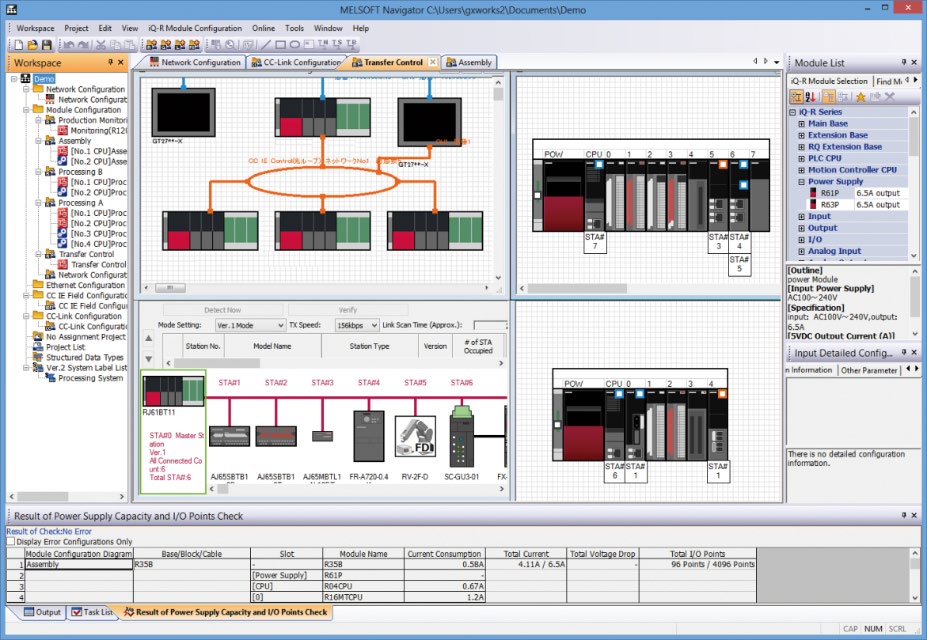

MELSOFT Navigator ПО управления проектами

Графическое конфигурирование на уровне систем Обеспечивает ведение общей базы переменных, а так же структуру взаимодействия различного обрудования

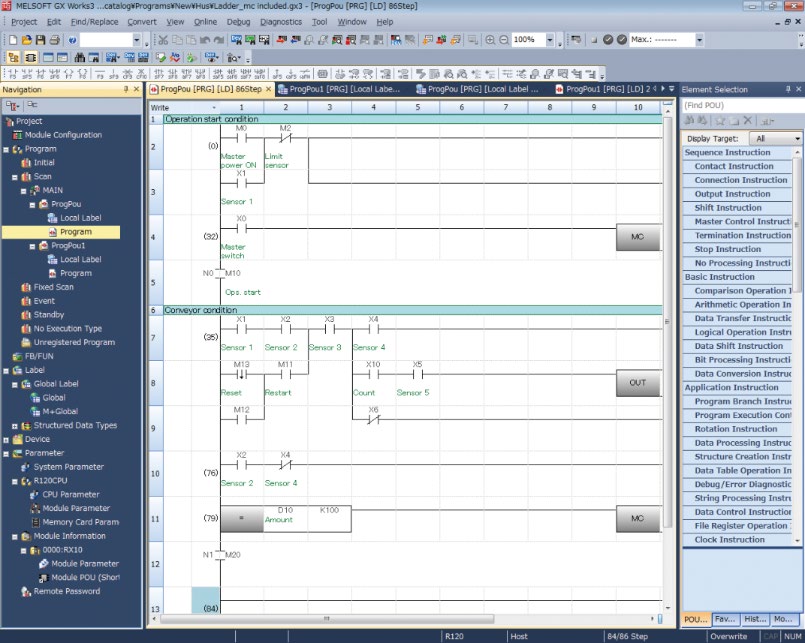

MELSOFT GX Works3 ПО для ПЛК

Графическое конфигурирование, параметрированиеи программирование ПЛК Mitsubishi Electric.Функции диагностики ПЛК и все системы в целом позволяют упростить пуско-наладочные работы, а так же поиск неисправностей, что существенно снижает совокупную стоимость владения оборудованием

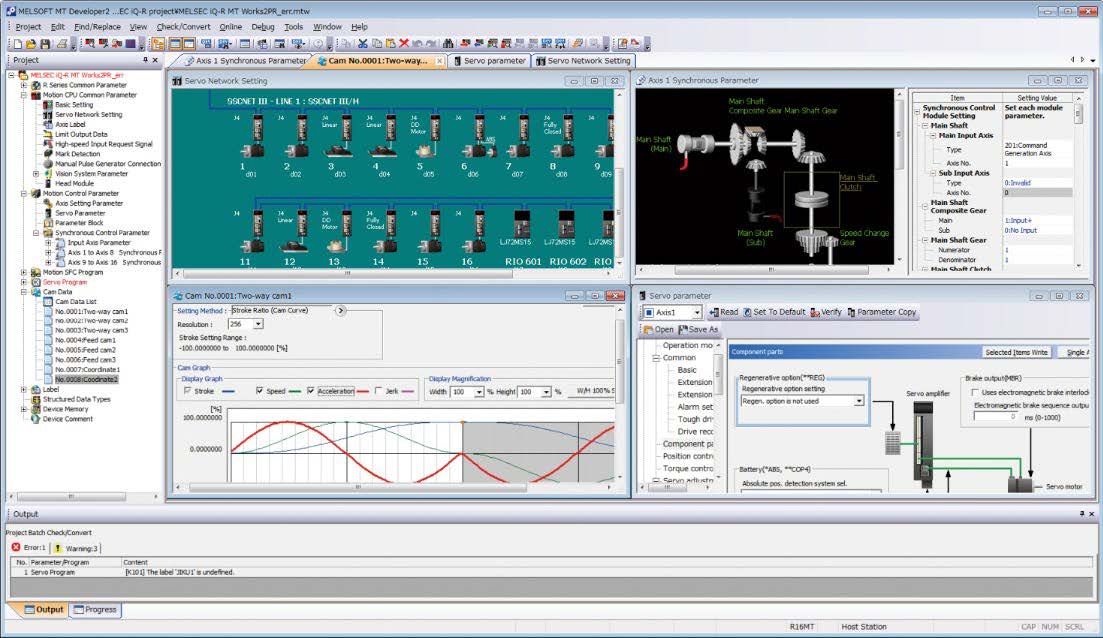

MELSOFT MT Works2 ПО для контроллеров управления движением

Программное обеспечение для проектирования и обслуживания систем управления движением включает в себя интуитивное модуль графического программировании и цифровой симулятор системы

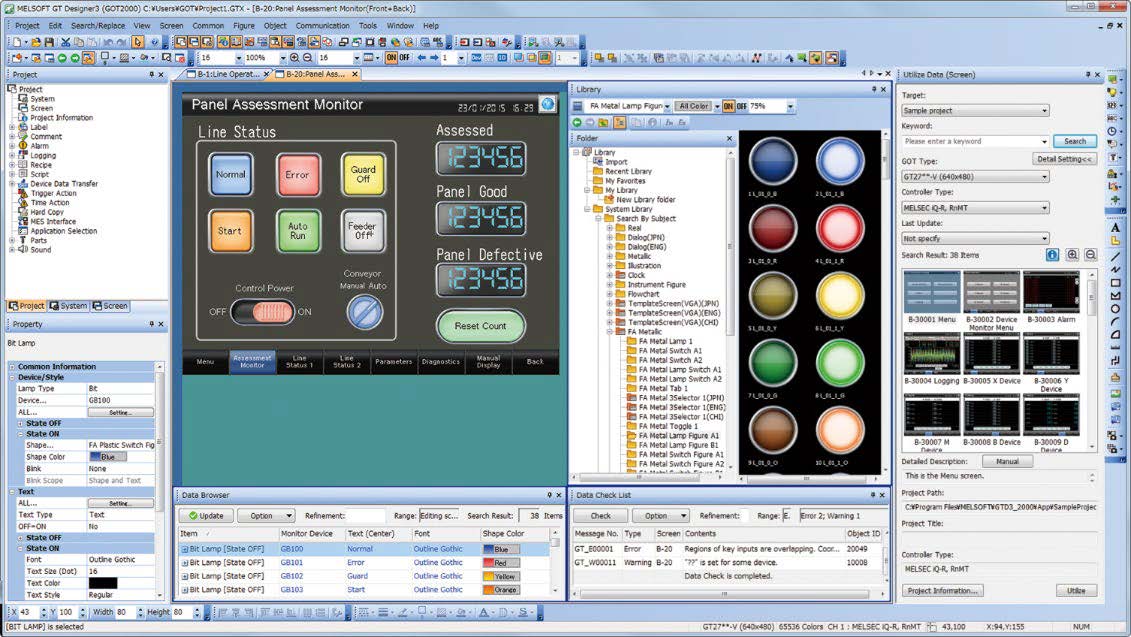

MELSOFT GT Works3 ПО для панелей оператора GOT

Программное обеспечение для создания экрана GOT было разработано с учетом следующих требований: простота, графический дизайн и удобство использования. Все это помогает создавать графические экраны за минимальное количество действий.

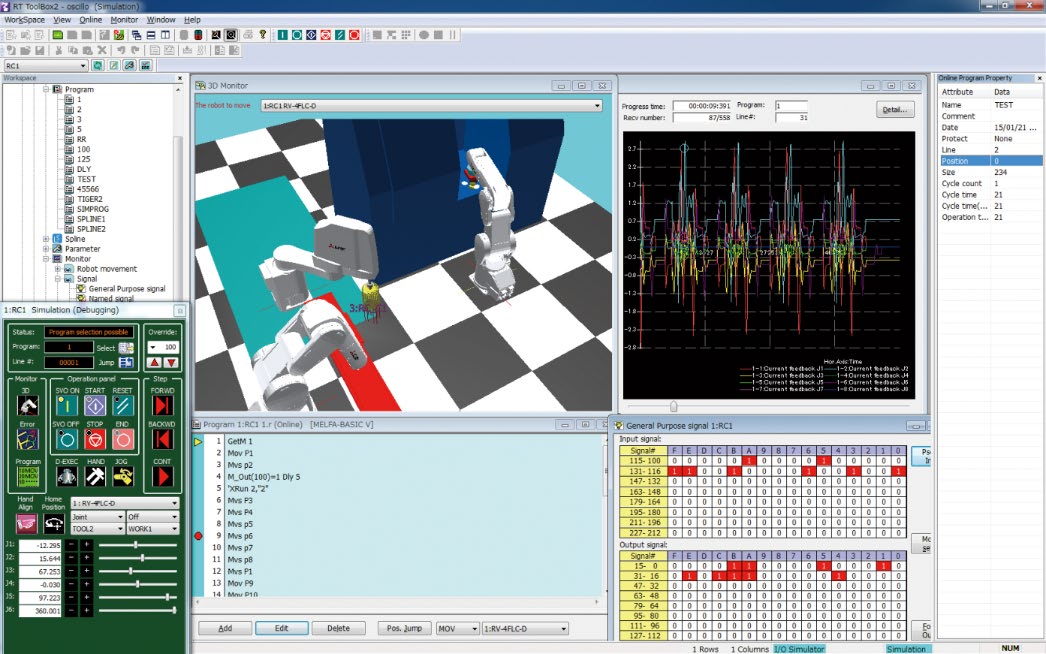

MELSOFT RT ToolBox2 mini ПО настройки и программирования роботов

Это программное обеспечение для настройки робота необходимо на этапе программирования и ввода робота в эксплуатацию. Кроме этого оно помогает оценить состояние механики и выполнить технического обслуживания. Есть 3D-симулятор робота.

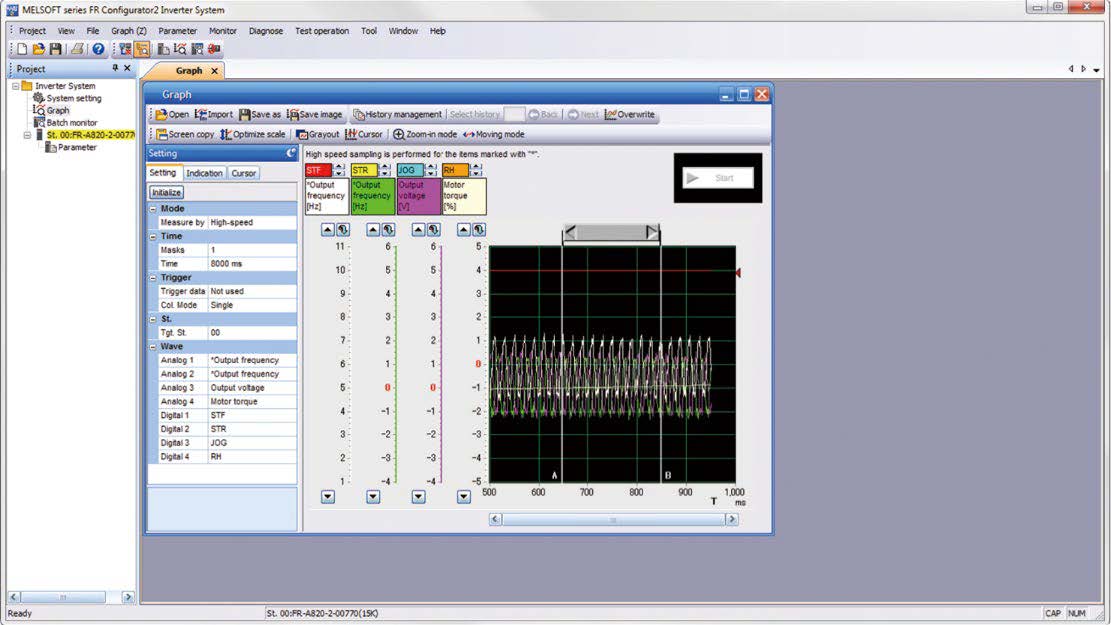

MELSOFT FR Configurator2 ПО настройки частотных преобразователей

Это программное обеспечение упрощает настройку и обслуживание частотных преобразователей. Кроме этого, позволяет активировать функцию встроенного ПЛК.

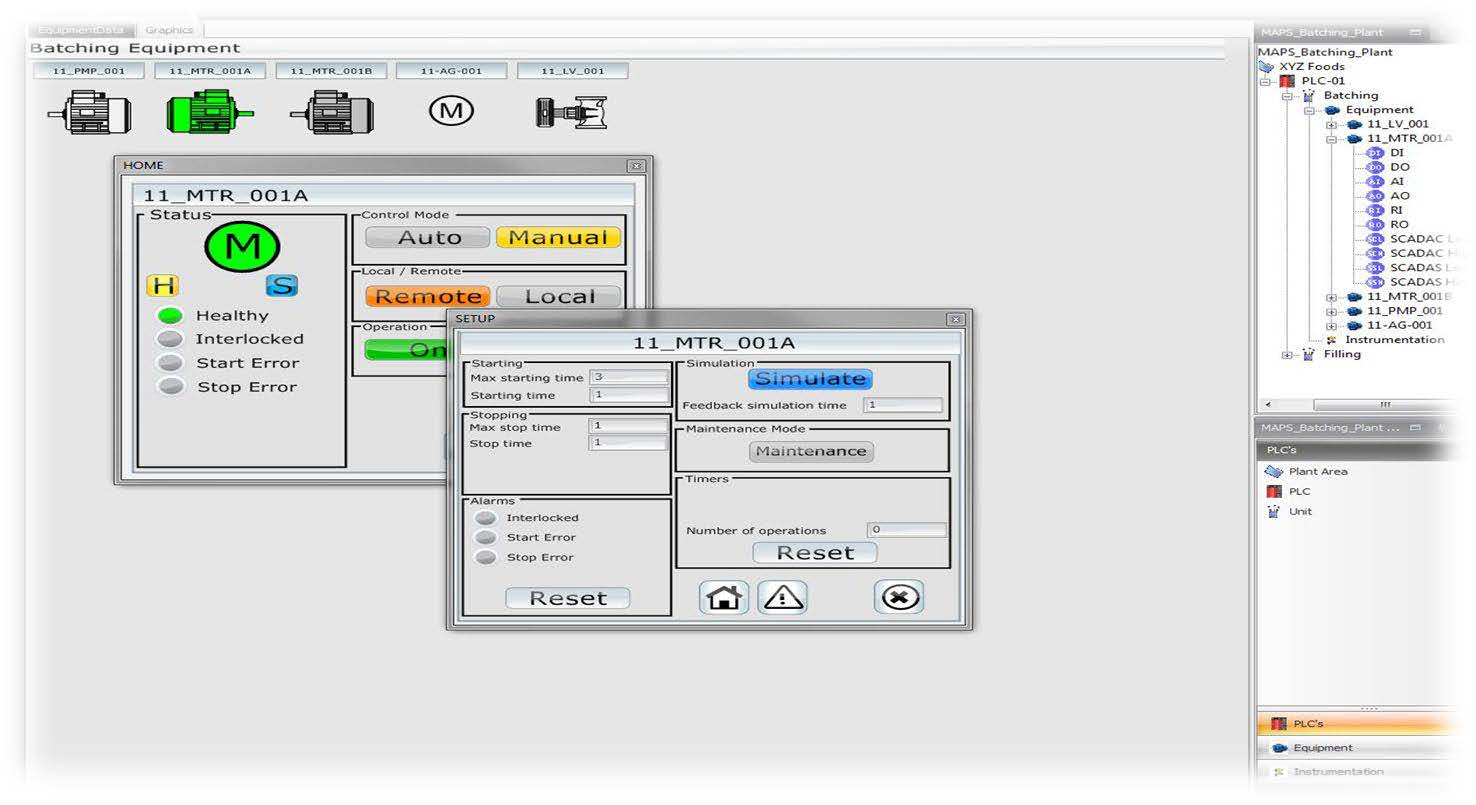

Решения визуализации MAPS

MAPS –продукт сотрудничества Adroit Technologies и Mitsubishi Electric, способный предложить интегрированные ПЛК/SCADAрешения для программирования и управления

В MAPSиспользуется интеллектуальный алгоритм BULK CONFIGURATION PROCESS, которые создает проекты SCADA и ПЛК для всего оборудования цели и даже завода автоматически!

Интеграция iQ-F / iQ-R иGX Works3 будет готова в конце мая 2020!

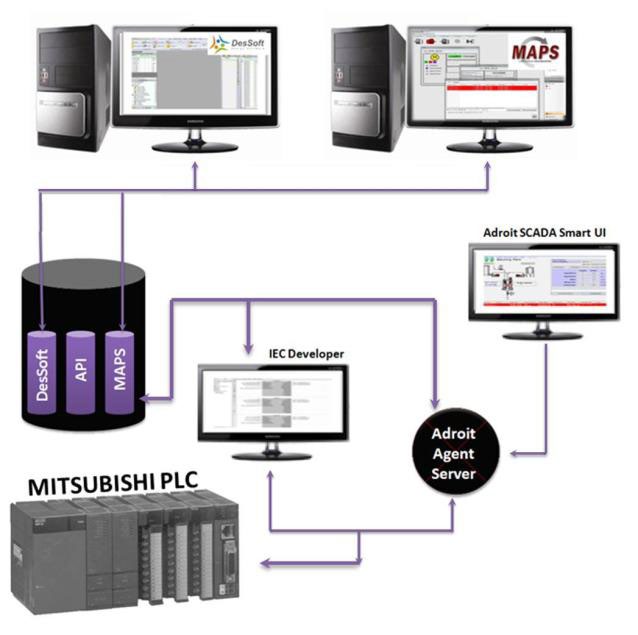

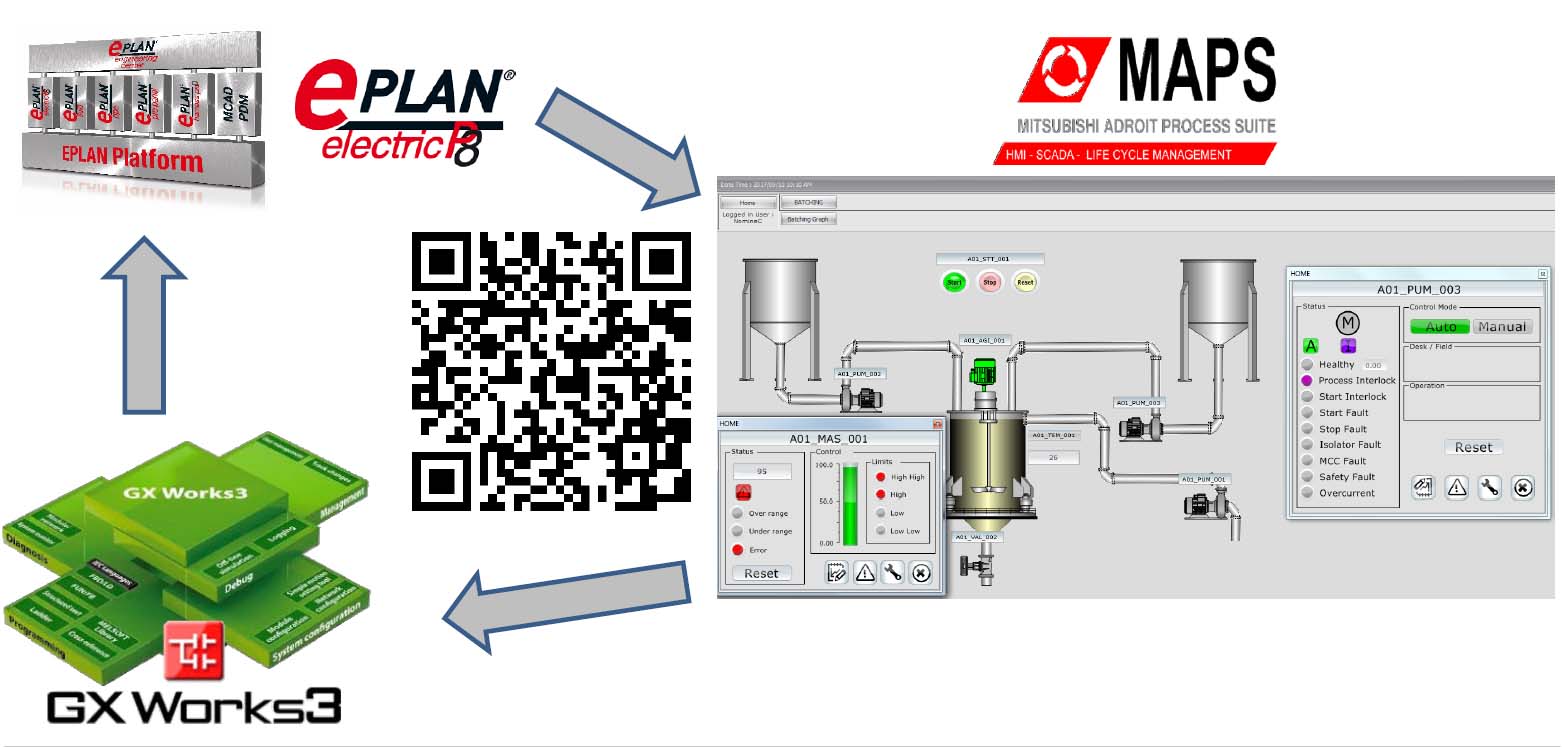

Как это работает

Ключевые преимущества

• Схемы, документация и ПО синхронизованы
• Полностью разработан в среде MS.net
• Поддерживает стандарты ISA 88/95
• Библиотека соответствующих объектов и FB
• Единый источник конфигурации
• Управление жизненным циклом

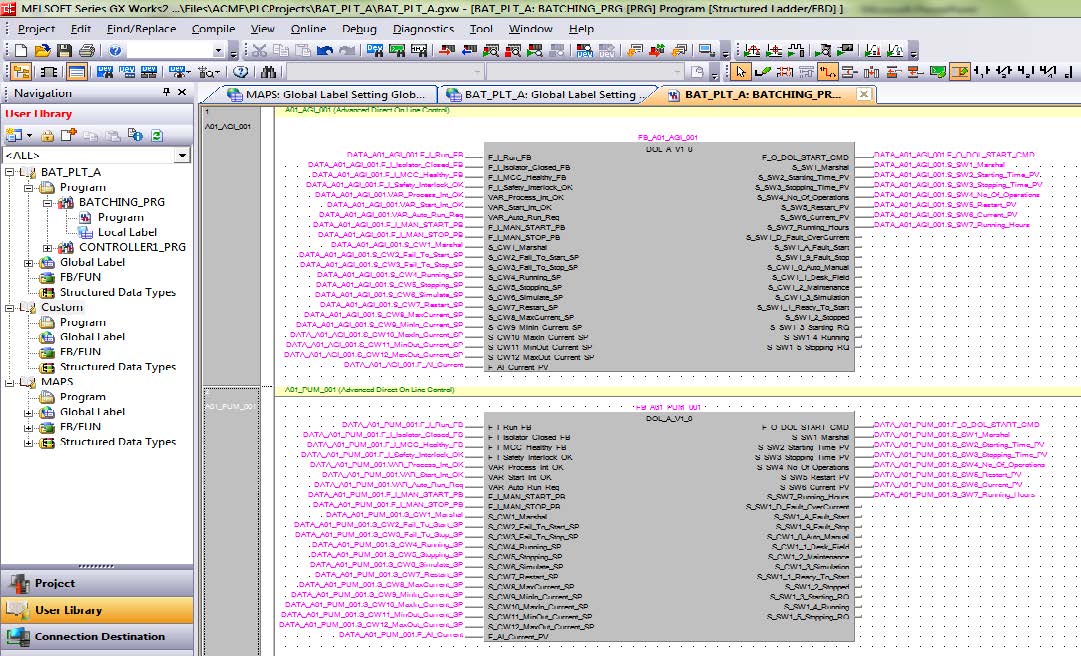

• Автоматически генерация проекта ПЛК и SCADA
• Автоматическая генерация отчетов
