ПЛК серии CP1

• Быстрое программирование с помощью функциональных блоков
• Гибкость при подключении к сети Ethernet
• Простое управление движением

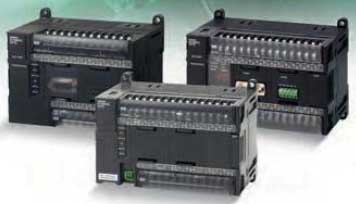

Семейство CP1 является масштабируемым, что позволяет вам выбрать модель контроллера, которая наилучшим образом подходит для решения вашей задачи с точки зрения функциональности, гибкости и стоимости. Любая модель контроллеров CP1 - CP1E, CP1L и CP1H - имеет набор необходимых функций для полного управления машиной. Среди преимуществ этой серии можно выделить простое расширение входов/выходов, гибкий высокоскоростной обмен данными, а также широкие возможности управления движением за счёт применения готовых функциональных блоков. Семейство CP1 использует тот же набор инструкций и программное обеспечение для программирования, что и старшие серии модульных ПЛК Omron.

Гибкость, быстрота и при этом экономичность систем связи в настоящее время являются ключевыми факторами конкурентоспособности на рынке. В частности, это касается компактных ПЛК, к которым подключаются не только устройства внутри машины, но и вне ее для обеспечения синхронной работы всего оборудования, регистрации данных и удаленного доступа. Принимая во внимание все эти требования, компания Omron предусмотрела в контроллерах серии CP1 такие коммуникационные возможности, как порты последовательного интерфейса и Ethernet. Помимо этого, Omron предлагает дополнительные модули связи для сетей DeviceNet и PROFIBUS-DP.

Для подключения к различным устройствам, а также для обеспечения удалённого доступа к системе управления, новые модели контроллеров CP1L оснащены встроенным портом Ethernet с поддержкой сервиса сокетов. Это позволяет осуществлять обмен данными через сеть Ethernet с оборудованием различных производителей и делает контроллеры данной серии одними из самых универсальных на рынке компактных ПЛК.

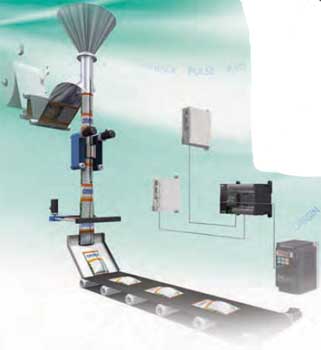

Конструкция контроллеров семейства CP1 позволяет решать задачи управления движением для автоматизации машин. Высокоскоростные импульсные выходы способны управлять работой до четырех осей сервоприводов, а к высокоскоростным импульсным входам можно подключить до четырех энкодеров. Управление приводами успешно осуществляется через готовые функциональные блоки или стандартные команды, без применения специализированных плат управления движением или модулей расширения. Кроме того, использование высокоскоростных последовательных портов дополняет возможности управления движением ПЛК серии CP1. Функциональные блоки для протокола Modbus-RTU позволяют управлять и контролировать до 31 преобразователя частоты в режиме реального времени.

Если при выборе оборудования для автоматизации машин ключевыми факторами являются простота и лёгкость в использовании, то нельзя представить лучшего решения, чем комбинация контроллера семейства CP1 с сервоприводами и инверторами модельного ряда Omron. Сервоприводы SmartStep 2 обеспечивают высокую производительность машины в сочетании с простотой и экономичностью. Импульсный выход обратной связи по положению может быть заведен в контроллер для реализации замкнутого контура позиционирования и отслеживания положения механизма. Контроллеры Omron позволяют использовать специальные команды и функциональные блоки для SmartStep 2 и других сервоприводов, что приводит к созданию управляющих программ в короткие сроки с минимальными усилиями.

Преобразователи частоты могут быть подключены к контроллерам серии CP1 через высокоскоростные порты последовательной связи и протокол Modbus-RTU. Функциональные блоки Omron позволяют управлять и контролировать до 31 инвертора в режиме реального времени. Энкодеры, подключенные к высокоскоростным счетным входам CP1, обеспечивают точный расчет положения. Кроме этого, инверторы Omron серии MX2 имеют встроенную функцию простого позиционирования.

Благодаря наличию в CP1L со встроенным портом Ethernet функции автоматического подключения, программирование через Ethernet осуществляется не менее легко, чем через порт USB на других моделях семейства CP1. Таким образом, вам не придётся тратить время на настройку параметров подключения Ethernet на ПК, так как связь устанавливается так же просто, как и через USB. Функция автоматического подключения обеспечивает мгновенную связь с контроллером CP1L через IP-адрес по умолчанию, позволяя сэкономить время.

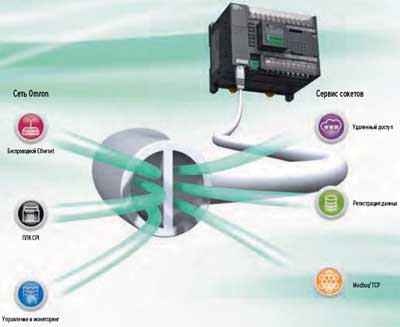

Контроллеры CP1L со встроенным портом Ethernet помимо стандартного протокола Omron - FINS, поддерживают сервис сокетов. Это обеспечивает простой обмен данными с другими устройствами по сети Ethernet, поддерживающими различные протоколы. Сокеты позволяют программировать протоколы Ethernet непосредственно из программы ПЛК. Также порт Ethernet можно использовать в случаях, когда необходимы функции удалённого доступа, например, через защищённое соединение VPN со стандартным маршрутизатором.

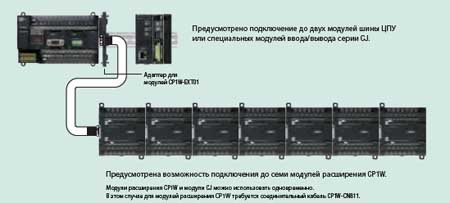

• От 10 до 60 входов/выходов на базовых моделях с возможностью расширения до 320 входов/выходов
• Модули расширения для дискретных и аналоговых входов/выходов, датчиков температуры
• От 4 до 6 высокоскоростных счетных входов и от 2 до 4 высокоскоростных импульсных выходов
• Функция простого ведущего устройства и функциональные блоки Modbus-RTU для простого управления инверторами и регуляторами температуры
• Опциональные модули аналоговых входов/выходов и команда ПИД-регулирования с автонастройкой для точного управления процессами
• Опциональные платы для RS-232/RS-422/485/Ethernet или ЖК-дисплея
• Программирование с использованием релейно-контактных схем, функциональных блоков и структурированного текста
• Мощный набор команд, единый для всех серий ПЛК Omron
• Встроенный порт USB или Ethernet – не требуются специальные кабели для подключения
• Работа в режиме отсутствия батареи для хранения данных
