12.02.2016

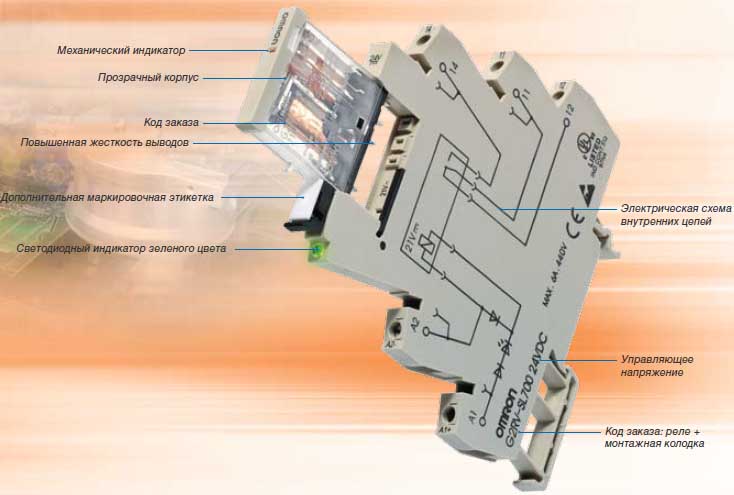

Первое реле шириной 6 мм с выводами повышенной жесткости
Повышенная жесткость выводов
Жесткие контактные выводы G2RV не гнутся при замене реле, оставаясь прямыми и ровными, благодаря чему достигается надежное электрическое соединение между реле и монтажной колодкой.
|
Визуальная индикация
Реле G2RV снабжено двумя индикаторами, механическим и светодиодным, по которым можно легко контролировать положение контактов и наличие напряжения на катушке.
Экономия пространства
Обладая многолетним опытом конструирования и производства реле, компания Omron предлагает новый продукт - промышленное реле серии G2RV с тонким корпусом. При ширине всего 6 мм это реле гарантирует существенную экономию пространства, не теряя при этом в надежности и функциональности.
Разностороннее применение
Реле G2RV легко стыкуется с ПЛК, благодаря чему оно идеально подходит для применения во многих промышленных системах управления, а также в оборудовании и установках бытового назначения.
Удовлетворение требований заказчиков
Реле G2RV идеально отвечает требованиям разработчиков и изготовителей панелей управления, машин и другого комплексного оборудования, стремящихся к снижению стоимости своей продукции за счет уменьшения ее размеров. Малая толщина реле G2RV способствует миниатюаризации модулей и увеличению количества каналов ввода/вывода. Реле поставляется в комплекте с монтажной колодкой. При этом можно выбрать требуемую комбинацию реле и монтажной колодки, либо приобрести только реле, если оно требуется в качестве запасного.
Производство на уровне высочайших стандартов
Реле G2RV производятся в соответствии с принятыми в компании Omron высокими стандартами в области качества и охраны окружающей среды, что гарантирует их долгую и безотказную работу. Они отвечают всем необходимым международным стандартам, включая cULus, VDE и CE.
Клеммы с винтовым зажимом и безвинтовые клеммы
Подсоединение к монтажным колодкам может быть осуществлено при помощи обычных клемм с винтовым зажимом (Box Clamp) или безвинтовых клемм типа Push-in, которые являются усовершенствованной модификацией хорошо известных безвинтовых клемм с пружинным зажимом (SLC). В последнем случае монтаж выполняется без использования отвертки, что намного быстрее и проще.
|

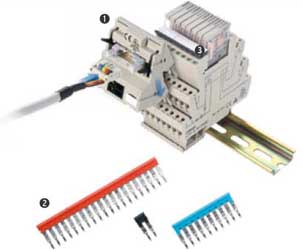

Дополнительные принадлежности
- Интерфейсный выходной модуль обеспечивает быстрое подключение выходов ПЛК к группе монтажных колодок G2RV
- Соединительные мостики различной расцветки и с различным количеством выводов
- Маркировочная этикетка
|
Информация для заказа
| Реле + монтажная колодка |
| Управляющее напряжение |
Винтовые клеммы |
Безвинтовые клеммы (Push-in) |
| 12 В= |
G2RV-SL700-12 VDC |
G2RV-SL500-12 VDC |
| 24 В= |
G2RV-SL700-24 VDC |
G2RV-SL500-24 VDC |
| 24 В~/= |
G2RV-SL700-24 VAC/DC |
G2RV-SL500-24 VAC/DC |
| 48 В~/= |
G2RV-SL700-48 VAC/DC |
G2RV-SL500-48 VAC/DC |
| 110 В~ |
G2RV-SL700-110 VAC |
G2RV-SL500-110 VAC |
| 230 В~ |
G2RV-SL700-230 VAC |
G2RV-SL500-230 VAC |
| Дополнительные принадлежности |
| Тип |
Описание |
Код заказа |
| Соединительный мостик |
2 контакта |
P2RVM-020_ |
| Соединительный мостик |
3 контакта |
P2RVM-030_ |
| Соединительный мостик |
4 контакта |
P2RVM-040_ |
| Соединительный мостик |
10 контактов |
P2RVM-100_ |
| Соединительный мостик |
20 контактов |
P2RVM-200_ |
| Интерфейсный модуль |
Подключение выходов ПЛК к группе из восьми реле |
P2RVC-8-O-F* |
| Маркировочная этикетка |
Пластмассовая, крепится на монтажную колодку |
R99-15 для G2RV |
Символ "_" :выберите цвет: R = красный, S = синий, B = черный
Характеристики*
| Реле + Монтажная колодка |
| Тип контактов |
SPDT |
| Управляющее напряжение |
В= |
В ~/= |
В ~ |
| 12, 24 |
24, 48 |
110, 230 |
| Номинальный ток нагрузки |
6 А при 250 В~ 6 А при 30 В= |
| Макс. коммутируемое напряжение |
400 В~ |
| Макс. коммутируемый ток |
6 A |
| Макс. коммутируемая мощность |
1500 ВА / 180 W |
| Миним. допустимая нагрузка |
10 мА при 5 В= |
| Механический ресурс |
5 000 000 переключений |
| Электрический ресурс (Номинальный ток нагрузки) |
100 000 переключений(стандартное значение) |
| Электрическая прочность диэлектрика |
6 кВ |
| Температура окружающей среды |
от -40 до +55°C |
| Соответствие стандартам |
CE, VDE, cULus |
| Размеры (ШxВxТ) |
92,5 x 107 x 6,2 мм |
