Старт продаж нового контроллера Sysmac NX1

06.12.2016

План

• позиционирование
• функциональные возможности
• сравнение с конкурентами
• цены
• складская политика
• план продвижения

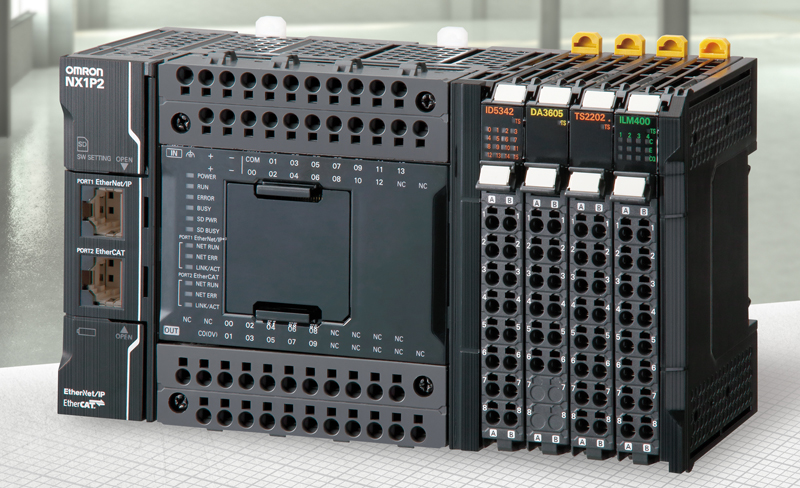

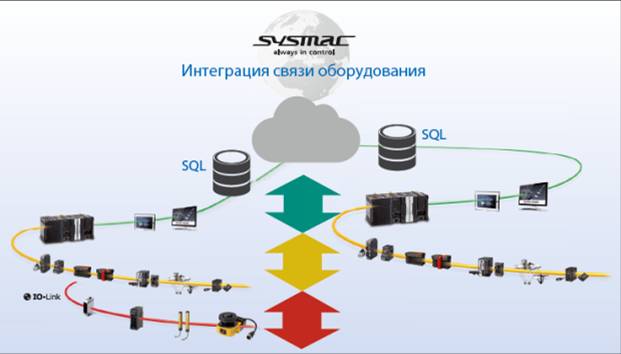

Новый контроллер NX1 платформы Sysmac

Многофункциональный контроллер в форм-факторе компактного: встроенные в/в, источник питания и коммуникационные порты для задач логического управления, управления движением и удаленного в/в.

NX1 — позиционирование

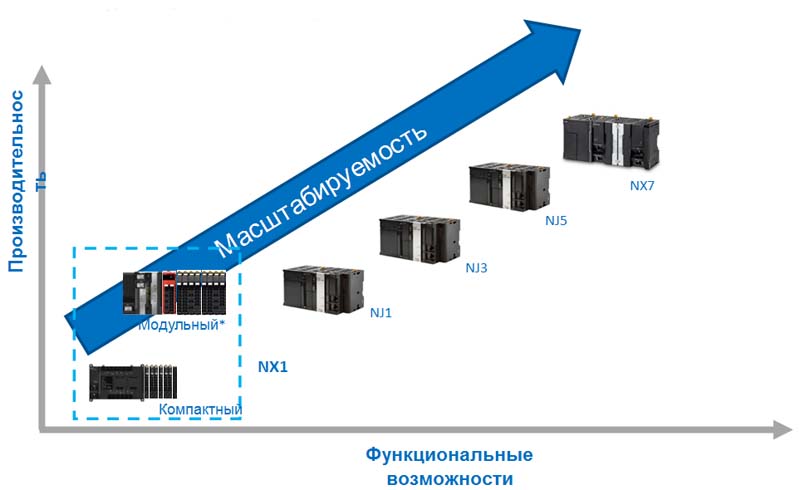

Линейка контроллеров платформы Sysmac

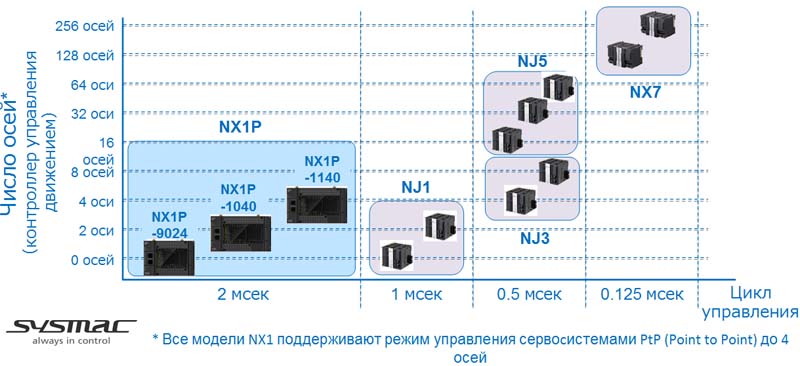

Масштабируемость универсальных контроллеров Sysmac

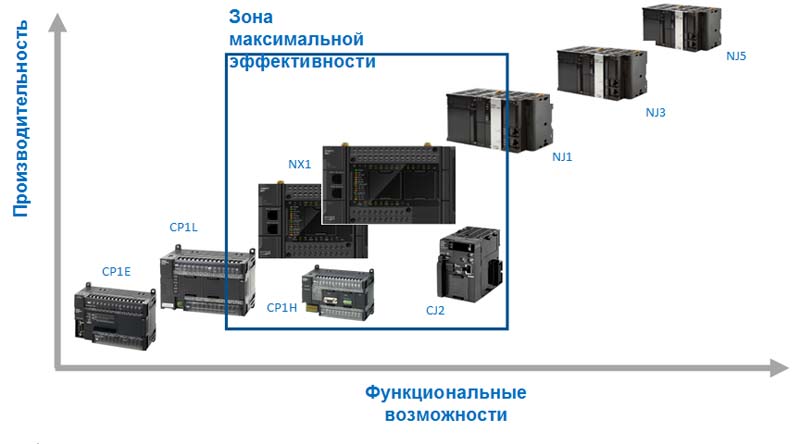

NX1 — позиционирование в линейке «классических» ПЛК

NX1P предназначен для решения простых задач уровня Комплексной автоматизации и задач повышенной сложности уровня Базовой автоматизации на базе платформы Sysmac!

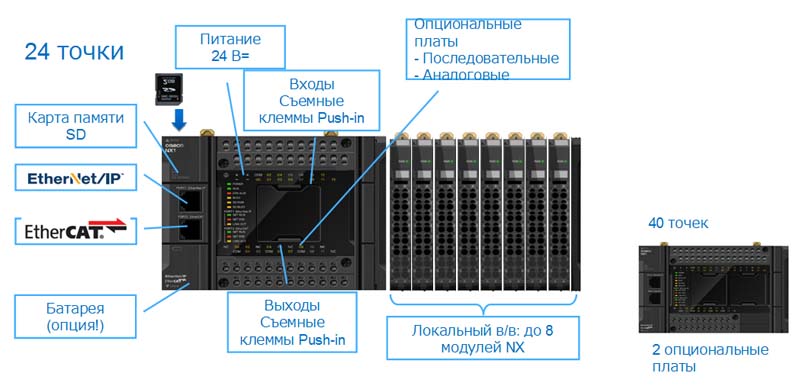

NX1 — конструктивные особенности

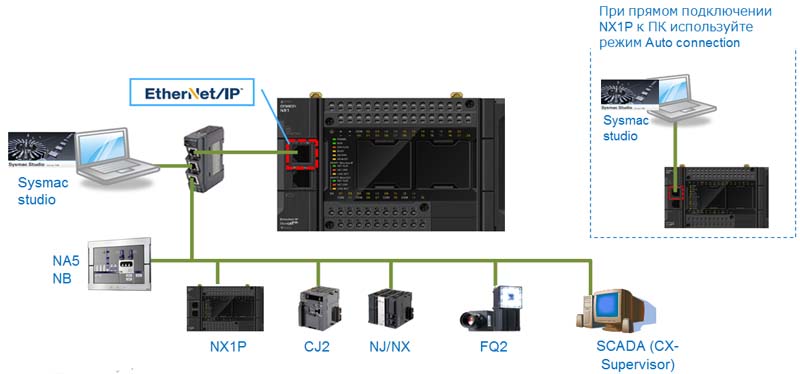

NX1 — порт Ethernet/IP

Поддерживает таблицы логических связей по протоколу CIP, сокеты, ограниченный набор FINS-команд — функциональность соответствует старшим моделям NJ

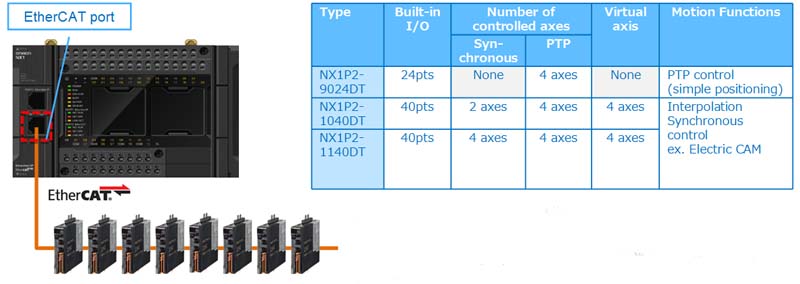

NX1 — порт Ethernet/IP

Встроенный порт EtherCAT можно использовать для управления сервосистемами. Поддерживаются несколько типов управления (PTP, синхронное управление, e-CAM: электронные кулачки) — всего до 8 физический осей.

• До 8 физических осей
• Поточечное позиционирование (PtP): 4 оси
• Синхронное управление движением: до 4 осей
• Цикл управления: ~2 мсек

*1: в NX1P нет высокоскоростных импульсных вх/вых.
*2: NX1P не поддерживает прерывания

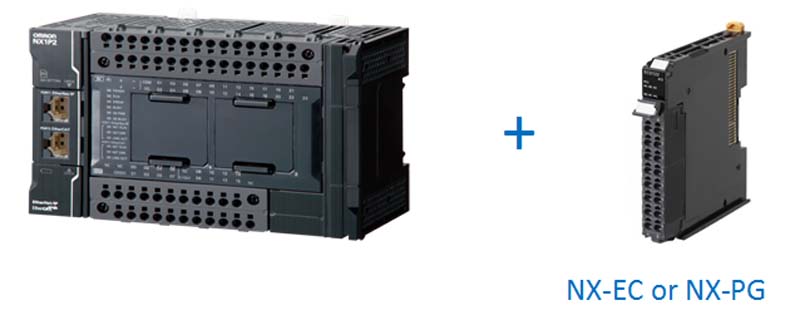

NX1 — высокоскоростные входы/выходы

• В NX1P нет встроенных аппаратных счетчиков и импульсных выходов
• при необходимости используйте модули NX-EC (счетчики) или NX-PG (импульсные выходы)

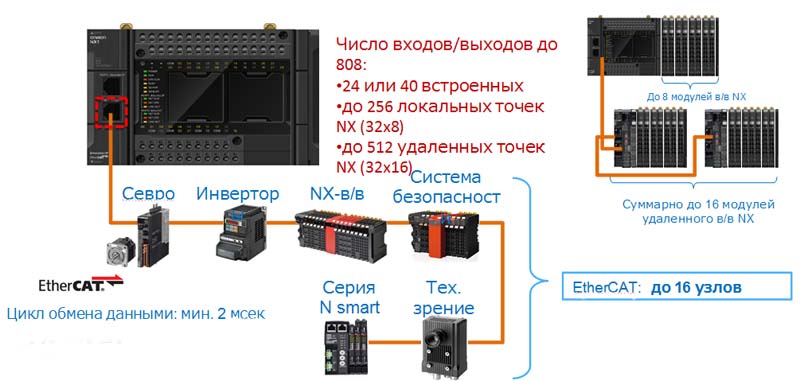

NX1 — возможности порта EtherCAT

NX1P оснащен встроенным портом EtherCAT для удаленного в/в и управления движением.

К NX1P могут быть подключены до 16 узлов EtherCAT.

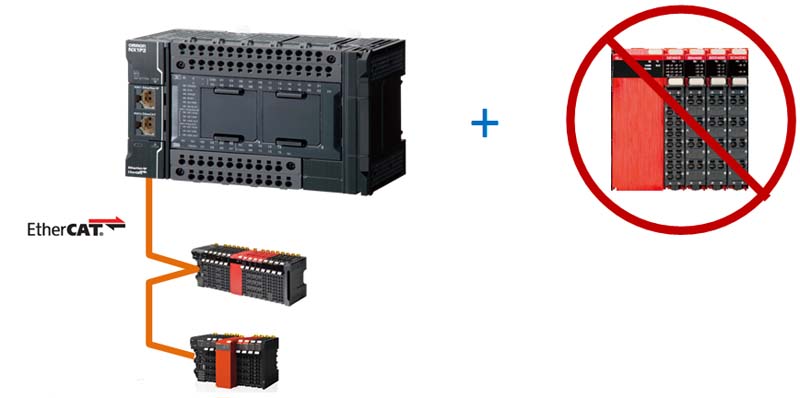

Система безопасности NX

Только в станции удаленного в/в в сети EtherCAT

Модульная система ввода/вывода NX

Коммуникационные	DI/DO	AI/AO	Температурные входы	Позиционирование	Безопасность
ECT EIP CIF IO-Link	Стандартные Скоростные С метками времени До 32 точек/модуль	Стандартные Скоростные и с высоким разрешением До 8 каналов/ модуль Тензодатчики	ТП или ТС 2/4 канала	Счетчики Имп. и SSI Имп. выходы	Контроллеры (SIL 3 / PL-e) DI/DO
			Локальный и удаленный в/в		Удаленный в/в

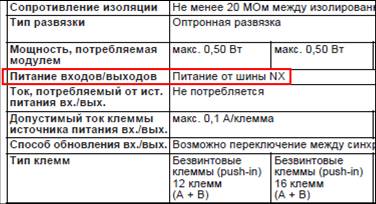

NX1 – питание модулей NX

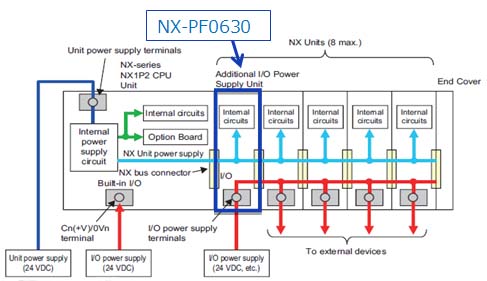

(1)Providing the I/O power supply

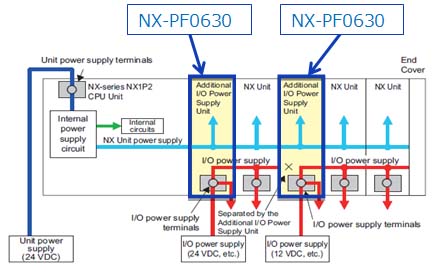

(2)Separating the I/O power supply

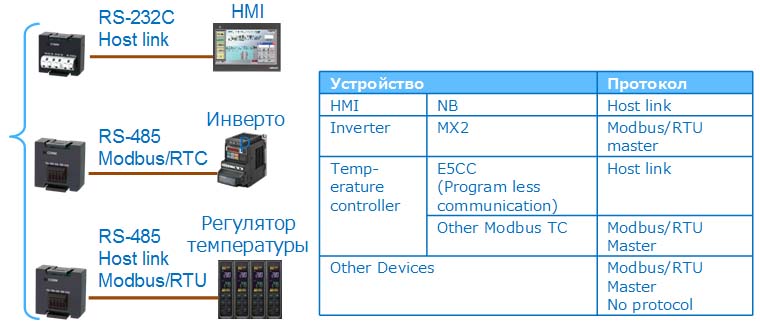

Платы последовательной связи

NX1P поддерживает платы последовательной связи: RS-232C, RS-422A/485 для подключения к HMI, инверторам, регуляторам температуры и пр.

Другие важные особенности

• Клеммные блоки Push-in plus для встроенных дискретных вх/вых

  Безвинтовые (быстрозажимные) клеммы контроллера и модулей NX

• Защита от короткого замыкания (только для выходов PNP)

  Встроенные дискретные выходы PNP имеют защиту от короткого замыкания и перегрузки по току. Это защищает выходные транзисторы от выхода из строя при неисправности нагрузки или неправильном подключении.

• Слот карты памяти SD

  NX1P поддерживает карты SD (опция!) для резервного копирования и восстановления данных

• NX1P позволяет не использовать батарею (CJ1W-BAT01)

  RTC (часы реального времени и календарь) хранят значения в течение10 дней (при 40 °C) за счет встроенного конденсатора, поэтому контроллер поставляется без батареи (опция!)

NX1 — характеристики

Model		NX1P	NJ101	NJ301	NJ501	NX701
Processing	LD instruction	3.3ns	3.3ns	2.0ns	1.2ns	0.37ns
time	Math instructions	70ns or more	70ns~	42ns~	26ns	3.2ns~
Control cycle		2ms~	1ms~	0.5ms~	0.5ms~	0.125ms~
Program capacity		1,5MB (~30 КШагов)	3MB	5MB	20MB	80MB
Variable	No retentive	2MB	2MB	2MB	4MB	256MB
memory	Retentive	32kB	0.5MB	0.5MB	2MB	4MB
Number of unit connected CPU unit (Not include ECAT slave)		NX-I/O 8 units	CJ1W 40 units	CJ1W 40 units	CJ1W 40 units	None
	Max number of 10(Not include ECAT 10)	256pts	2560pts	2560pts	2560pts	--
Motion control	Synchronous axes	0/2/4	0/2	4/8	16/32/64	128/256
	PTP axes	4	SSV1.17	SSV1.17	SSV1.17	SSV1.17
USB port		None	1port	1port	1port	1port
Ethernet/IP port		1 port(100Mb)	1 port(100Mb)	1 port(100Mb)	1 port(100Mb)	2port(1 Gb)
EtherCAT port		1port	1 port	1 port	1port	1port
	Number of ECAT slave	16 (Number of NX-IO is max 16 units)	64	192	192	512
Other		Include 24VDC PS 24pts type IO : 14 IN/10 OUT 40pts type IO : 24 IN/16 OUT

* Красным фоном выделены характеристики, уступающие старшим моделями ЦПУ

NX1P – основные критерии выбора

Сложность задачи	Невысокая	Средняя	Высокая
(число локальных ш-с/еш)	(<128)	(<256)	(>256)
Серия	CP1E/CP1L	NX1P2	NJ1	NJ3/5
Время выполнения программы	~5-10 мсек	2 мсек	1 мсек	0,5 мсек
Число осей PointToPoint (Без синхронизации)	2 (Импульсное управление)	4 (EtherCAT)
Число осей управления движением (С синхронизацией)		-/2/4	-/2	4 и больше
Платформа / Среда разработки	Классические П/1К / СХ-One Lite	Универсальные контроллеры Sysmac / Sysmac Studio Lite		Универсальные контроллеры Sysmac / Sysmac Studio

Модельный ряд

Модули ЦПУ

Type name	I/O	Motion axis by EtllsrCAT	PS	Output	EIP port	ECAT port	Control cycle	Option port	PRG capacity	Retentive	Remark
NX1P2-9024DT	24	PTP: 4 axes Sync: 0 axes	DC	TR(NPN)	1 port	1 port	2ms-	1 port	1.5MB	No retentive 2MB	No: Counter input Pulse output Interrupt USB port
NX1P2-9024DT1				TR(PNP)
NX1P2-1040DT	40	PTP: 4 axes<br> Sync: 2 axes		TR(NPN)				2port
NX1P2-1040DT1				TR(PNP)						retentive 32 кВ
NX1P2-1140DT		PTP: 4 axes Sync: 4 axes		TR(NPN)
NX1P2-1140DT1				TR(PNP)

Опциональные платы

Communication	Function	Remark
NX1W-CIF01	RS-232C	Non isolation
NX1W-CIF11	RS-422/485	Non isolation
NX1W-CIF12	RS-4 22/485	Isolation

Analog (non isolation)	Function	Remark
NX1W-ADB21	AD 2	0-10V/0-20mA
NX1W-DAB21V	DA2	0-1OV
NX1W-MAB221	AD2+DA2	AD: 0-10V/0-20mA DA: 0-10V

Программное обеспечение

Sysmac studio
Sysmac studio Lite (NX1/NJ1 CPU) NEW!
Sysmac studio Standard

Approvals:

• cULus
• EC Directives
• Lloyds marine (no DNV)

Целевые заказчики

• Производители машин, в которых необходимо управление движением (станки, упаковка и т.п.), использующие контроллеры конкурентов, для которых модульные контроллеры Sysmac NJ являются избыточными (по максимальному числу входов/выходов, быстродействию, объемам памяти, ценам и т.п.)
• Машиностроители и системные интеграторы, использующие для своих задач управления младшие модели модульных контроллеров или старшие модели компактных контроллеров конкурентов
• Существующие заказчики CP1H и CJ2M, которым необходимо дальнейшее развитие технических решений: рост производительности, переход на сетевые решения (замена импульсного управления сервоприводами на сетевое управление по EtherCAT и т.п.), ускорение разработки новых решений за счет ядра управления движением и использования современной среды разработки Sysmac Studio и т.п.

NX1P — основные конкуренты

Наиболее часто на рынке встречаются следующие сильные конкуренты-одноклассники:

• Siemens S7-1214/1215/1217 (без управления движением) и S7-1511/1512 (с Simotion)
• Mitsubishi Q & FX5U (включая модуль управления движением 40SCC)
• Schneider TM251 (без управления движением) and M258 (с LMC058 без управления движением)

Конкурентные преимущества

Новейшие технологии платформы Sysmac в младшем контроллере уровня Комплексной Автоматизации

• высокая производительность контроллера
• высокоскоростные сетевые коммуникации Ethernet/IP и EtherCAT
• функции управление движением или позиционное управление движением
• современная единая среда разработки проектов Sysmac Studio
• широкая линейка быстрых и эффективных по стоимости модулей в/в NX: DI/DO, AI/AO, датчики температуры, счетчики, последовательная связь, весоизмерение, IO-Link, Safety

Выгоды заказчиков

Применение NX1P позволяет обеспечить

• рост производительности технологического оборудования
• цифровой обмен данными на всех уровнях (EtherNet/IP, EtherCAT, IO-Link): цифровое производство (Индустрия 4.0 и т.п.), сокращение времени простоев, быстрая переналадка производства, удаленное обслуживание
• уменьшение времени разработки проектов
• быстрый ввод оборудования в эксплуатацию
• масштабируемое решение: широкая линейка ЦПУ Sysmac для задач автоматизации различной сложности
• комплексное решение автоматизации Omron на базе платформы Sysmac: контроллер, HMI, промышленные ПК, сервосистемы, инверторы, датчики, техническое зрение, роботы, система безопасности, компоненты для сборки шкафов управления (Panel Solutions)

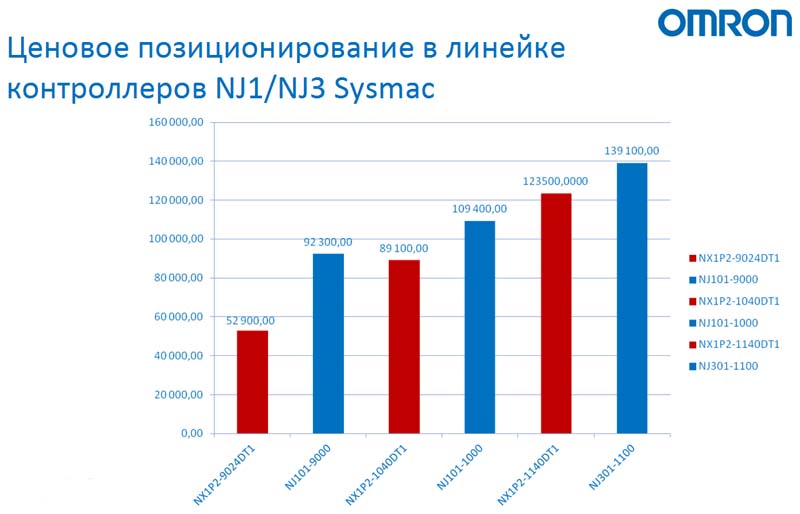

Ценовое позиционирование в линейке контроллеров NJ1/NJ3 Sysmac
